1769-L16ER-BB1B CL 5370 L1 Controller

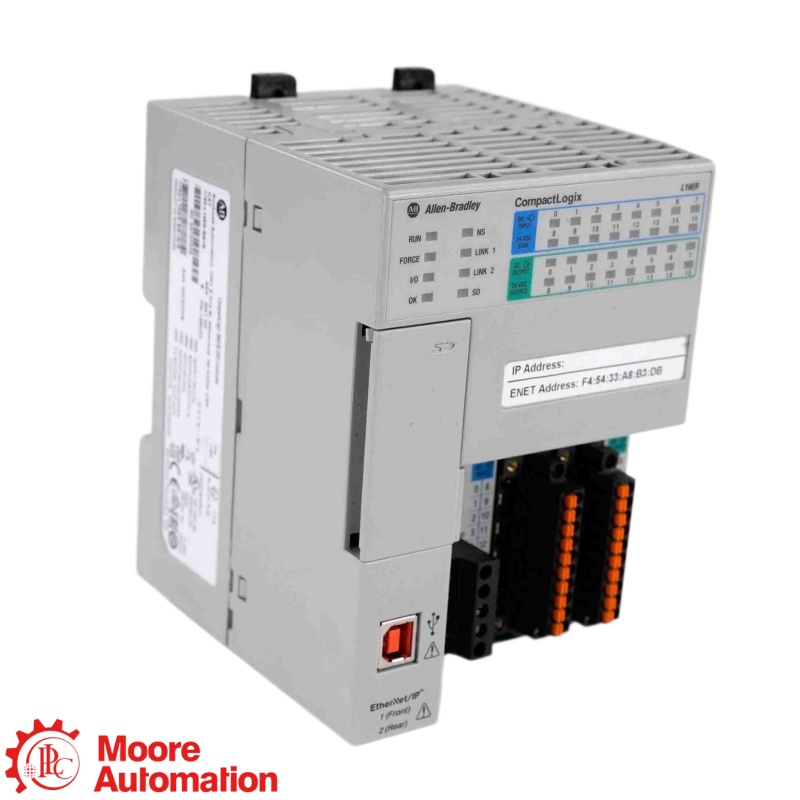

1769-L16ER-BB1B Dit is een CL 5370 L1-controller die Logix-machinebesturingsprogramma's uitvoert, 16 ingebouwde DC-ingangen en 16 ingebouwde DC-uitgangen verwerkt en communiceert via EtherNet/IP. De configuratie biedt 384 KB gebruikersgeheugen, twee DLR-compatibele Ethernet-poorten en ondersteuning voor maximaal zes POINT I/O-uitbreidingsmodules. Het vereist een geschikte 24V DC-voeding, compatibele 1734 POINT I/O-hardware en een Studio 5000-versie die overeenkomt met de geïnstalleerde firmware.

1769-L16ER-BB1B Het systeem gebruikt twee RJ45 EtherNet/IP-poorten als één ingebouwde switch voor lineaire of Device Level Ring-bekabeling. De poorten verwerken hetzelfde netwerkverkeer van de controller, waardoor er geen twee geïsoleerde controllerinterfaces ontstaan. Het netwerkontwerp moet binnen de controllerlimiet van vier geconfigureerde EtherNet/IP-nodes blijven en moet voldoen aan de geselecteerde lineaire of DLR-topologieregels.

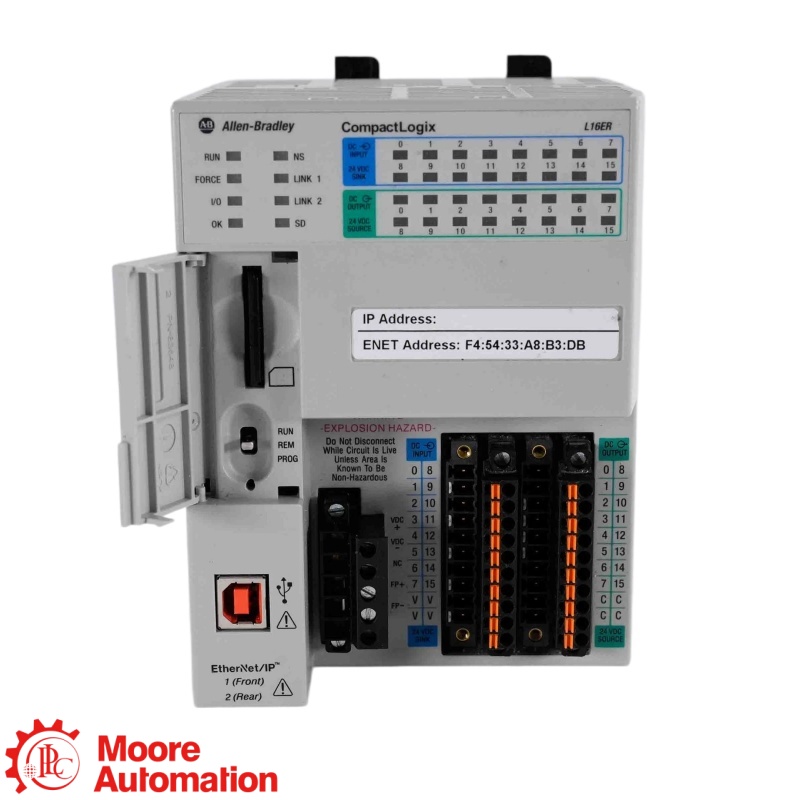

1769-L16ER-BB1B Biedt 16 ingebouwde 24V DC digitale ingangen (sinking) en 16 ingebouwde 24V DC digitale uitgangen (sourcing) voor directe machinesignalen. Deze kanalen maken deel uit van de basisconfiguratie van de controller en werken samen met de optionele POINT I/O-uitbreiding. Controleer vóór het aansluiten of vervangen de veldspanning, de gemeenschappelijke aansluitingen, de logica van de sinking-ingangen en de vereisten voor de belasting van de sourcing-uitgangen.

1769-L16ER-BB1B Breidt de lokale machine-I/O uit via de POINT-bus met maximaal zes compatibele 1734 POINT I/O-modules en ondersteunt maximaal vier EtherNet/IP-nodes in het Logix Designer-project. Deze capaciteit is een catalogusspecifieke limiet, dus een project dat meer lokale modules of netwerknodes vereist, moet een controllerconfiguratie gebruiken met een hogere ondersteunde capaciteit.

1769-L16ER-BB1B Dit is een standaard CL 5370 L1-controller en biedt geen geïntegreerde CIP-bewegingsassen. De configuratie is bedoeld voor logica, ingebouwde digitale I/O, POINT I/O-uitbreiding en EtherNet/IP-communicatie. Toepassingen die geïntegreerde beweging vereisen, moeten worden gecontroleerd aan de hand van een catalogusnummer dat beweging ondersteunt, zoals 1769-L18ERM-BB1B, en de vereiste combinatie van aandrijving en firmware.

1769-L16ER-BB1B Biedt 384 KB gebruikersgeheugen voor het Logix-project en maakt gebruik van een industriële Secure Digital-kaart voor back-up, overdracht en firmwarebewerkingen. De standaardconfiguratie wordt geleverd met een 1784-SD1-kaart van 1 GB en ondersteunt de 1784-SD2-optie van 2 GB. De projectgrootte, de controllerfirmware en de SD-kaartimage moeten overeenkomen met de doelcontroller voordat herstel mogelijk is.

1769-L16ER-BB1B Het product wordt door de fabrikant vermeld met de status 'Actief' en blijft een CL 5370 L1-controller met 384 KB geheugen. Een vervangend product moet nog steeds overeenkomen met de hardwareserie, de firmwareversie, de compatibiliteit met Studio 5000 Logix Designer en het opgeslagen project. Ga er niet vanuit dat een ander catalogusnummer 1769-L1 een directe vervanging is, omdat de geheugen-, node-, bewegings- en uitbreidingslimieten verschillen.

1769-L16ER-BB1B Voordat de controller wordt gebruikt om de besturing, ingebouwde I/O en EtherNet/IP-communicatie te herstellen, moet deze exact als de juiste entiteit worden gecontroleerd. Controleer de ingangsspanning van 10…28,8V DC, de veldvoeding, de bedrading met 16 sink- en 16 sourcing-ingangen, het aantal POINT I/O-modules, het aantal EtherNet/IP-nodes, de netwerktopologie, de montagemethode, de vereisten voor de achterbumper, de controllerserie, de firmware en het projectgeheugen. Elke afwijking kan de opstart belemmeren of onveilig I/O-gedrag veroorzaken.
