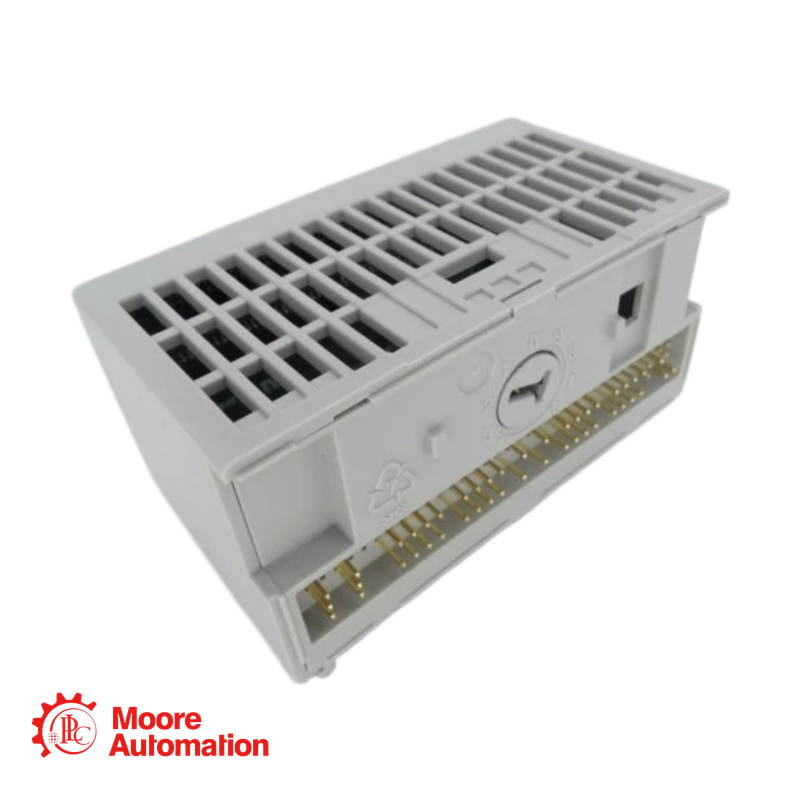

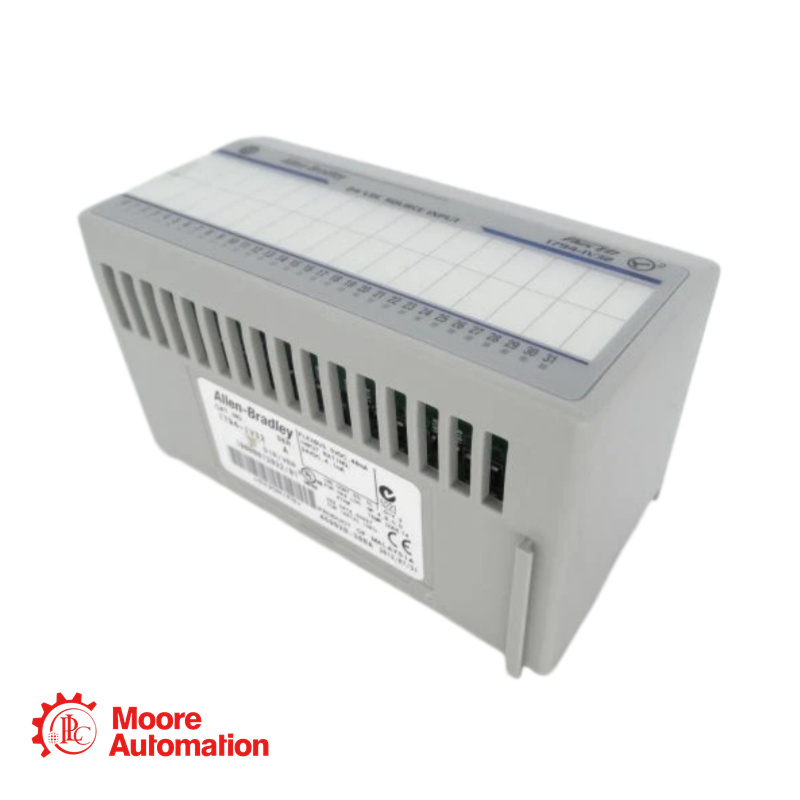

1794-IV32 PLC Discrete Input Module

1794-IV32 Discrete ingangsmodule

De 1794-IV32 is een discrete ingangsmodule die deel uitmaakt van het Flex I/O-platform. Deze module beschikt over tweeëndertig (32) stroomleverende ingangskanalen die een nominale ingangsspanning van 24 VDC accepteren. Deze module heeft een FlexBus-stroomverbruik van 40 mA bij 5V DC en is compatibel met de terminalbasisunits 1794-TB32, 1794-TB32S, 1794-TB62DS en 1794-TB62EXD4X15.

1794-IV32 Specificaties

Moduletype: 24 VDC discrete ingangsmodule
Aantal kanalen: tweeëndertig (32)
Statusindicatoren: 32 gele statusindicatoren
Aantal ingangen: Tweeëndertig (32)
Bedradingsconfiguratie: Bron
Maximale vervuilingsgraad: Vervuilingsgraad 2
Nominale ingangsspanning: 24 VDC
Maximaal overspanningsniveau: Overspanningscategorie II
Ingangsspanning, nominaal: 24 VDC
Minimale inschakelspanning: 19,2 VDC
Montagevoet: 1794 Montagevoet
Ingangsspanningsbereik: 19,2-31,2 VDC
Maximale inschakelspanning: 31,2 VDC
Hoogte: 6562 voet
Stroomsterkte in geleidestand, min: 2,0 mA

1794-IV32 Veelgestelde vragen

V: Wat is de minimale spanning en stroomsterkte in geleidende toestand, en waarom is dat belangrijk?
A: De 1794-IV32 vereist minimaal 19,2 VDC bij 2,0 mA om een ​​AAN-stand betrouwbaar te detecteren. Elk veldsignaal lager dan 19,2 VDC of met onvoldoende stroomcapaciteit zal niet worden geregistreerd.

V: Kan deze module in gevaarlijke omgevingen worden gebruikt?
A: De module zelf moet worden geïnstalleerd in een geschikte behuizing die voldoet aan de classificatie voor explosiegevaarlijke omgevingen. Voor installaties in explosiegevaarlijke omgevingen is de 1794-TB62EXD4X15 aansluitbasis specifiek ontworpen voor dergelijke omgevingen.

V: Wat is het stroomverbruik van FlexBus en waarom staat er 40 mA vermeld?
A: Het FlexBus-stroomverbruik verwijst naar de elektrische stroom die de module verbruikt van de 5 VDC-logicavoeding van de FLEX I/O-backplane om de interne elektronica van stroom te voorzien. Met 40 mA is de 1794-IV32 een efficiënte module, waardoor er voldoende backplane-vermogen overblijft voor extra modules in dezelfde FLEX I/O-assemblage.
