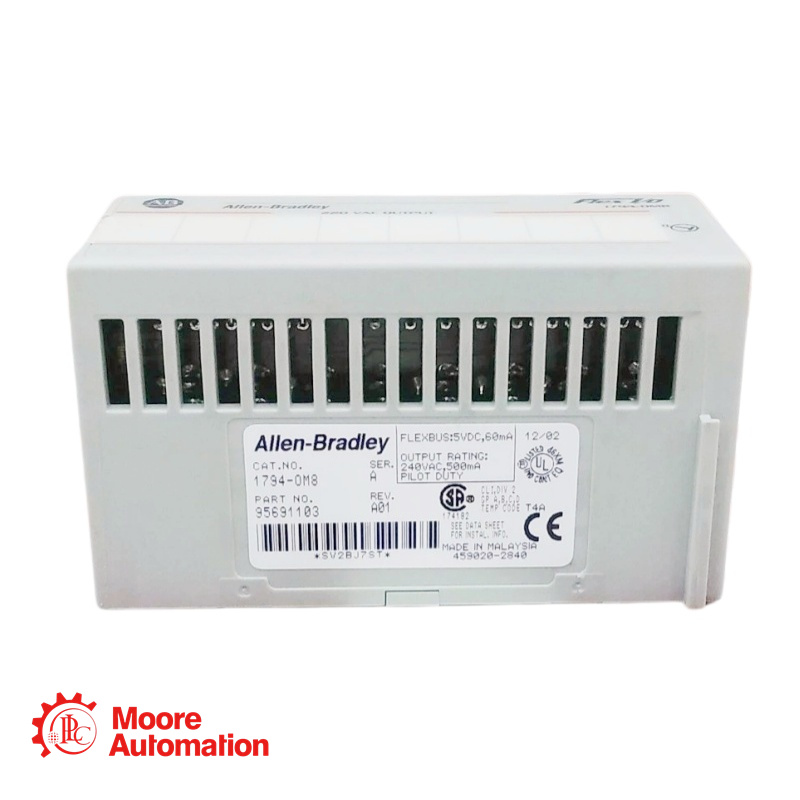

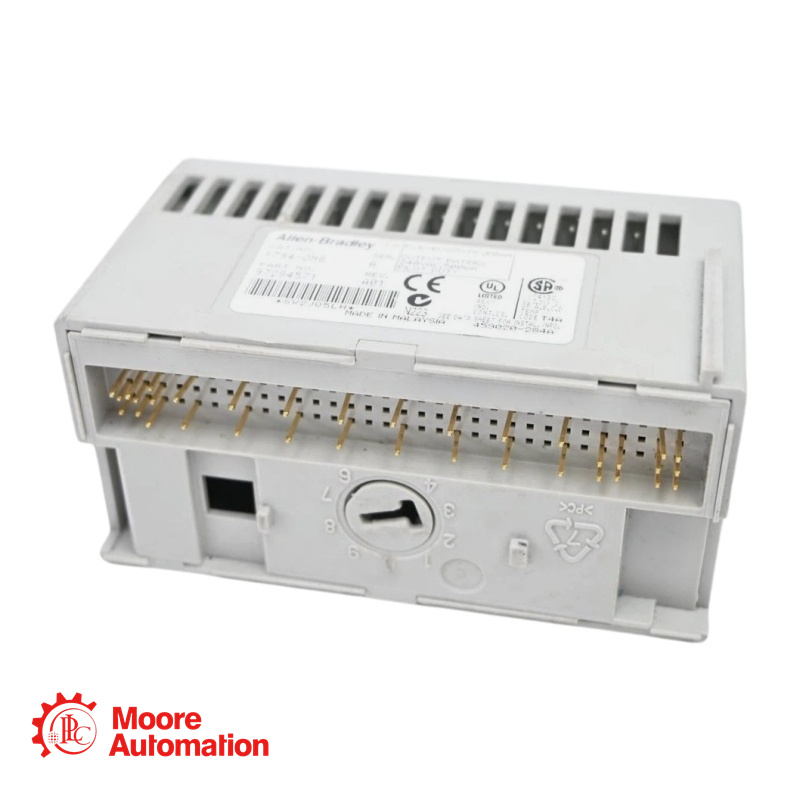

1794-OM8 PLC I/O digitale module

1794-OM8 I/O digitale module

De 1794-OM8 Flex I/O digitale uitgangsmodule heeft 8 niet-geïsoleerde uitgangen, een nominale uitgangsspanning van 240 V AC en een nominale uitgangsstroom van 4,0 A. De module werkt met een maximale spanningsval van 1,5 V AC bij 0,5 A in de ingeschakelde toestand en een maximale lekstroom van 2,5 mA in de uitgeschakelde toestand.

1794-OM8 Specificaties

Uitgangen: 8 niet-geïsoleerd
Nominale uitgangsspanning: 240V wisselstroom
Nominale uitgangsstroom: 4,0 A
Maximale inschakelstroom: 500 mA per uitgang
Maximale spanningsval in ingeschakelde toestand: 1,5 V wisselstroom bij 0,5 A
Maximale lekstroom in uitgeschakelde toestand: 2,5 mA
Isolatiespanning: 250V continu
Flexbusstroom: 60 mA bij 5 V DC
Stroomverbruik: 5W bij maximaal 0,5A.
Warmteafvoer: 17,1 BTU/uur bij maximaal 0,5 A.

1794-OM8 Veelgestelde vragen

V: Wat betekent "Niet-geïsoleerde uitgangen" voor deze module?
A: Niet-geïsoleerde uitgangen betekenen dat de 8 uitgangskanalen een gemeenschappelijke elektrische referentie delen. Alle kanalen zijn verbonden met dezelfde gemeenschappelijke aansluiting op de aansluitbasis. Dit vereenvoudigt de bedrading voor niet-kritische toepassingen, maar biedt minder bescherming tegen kortsluiting tussen kanalen in vergelijking met individueel geïsoleerde of groepsgeïsoleerde modules. Deze configuratie is geschikt voor toepassingen waarbij veldapparaten werken op één enkele wisselstroomvoeding.

V: Wat is de maximale stroom die de module gelijktijdig over alle 8 kanalen kan schakelen?
A: De 1794-OM8 heeft een totale uitgangsstroom van 4,0 A over alle 8 kanalen. Aangezien elk kanaal maximaal 500 mA kan leveren, moet u ervoor zorgen dat de som van de stromen op alle actieve kanalen niet meer dan 4,0 A bedraagt. U kunt bijvoorbeeld niet alle 8 kanalen tegelijkertijd op 500 mA schakelen (8 × 0,5 A = 4,0 A zou precies de limiet zijn). Zorgvuldige belastingverdeling is vereist.

V: Wat houdt de specificatie van de lekstroom in de uitgeschakelde toestand in, en welke invloed kan deze hebben op mijn toepassing?
A: De maximale lekstroom in uitgeschakelde toestand van 2,5 mA betekent dat er zelfs wanneer een uitgang UIT staat, nog een kleine stroom door de halfgeleiderschakelaar (triac/SCR) kan lopen. In bepaalde gevoelige toepassingen kan deze lekstroom ervoor zorgen dat een belasting met hoge impedantie (zoals een kleine relaisspoel of indicatielampje) zwak bekrachtigd blijft of niet volledig uitschakelt.
