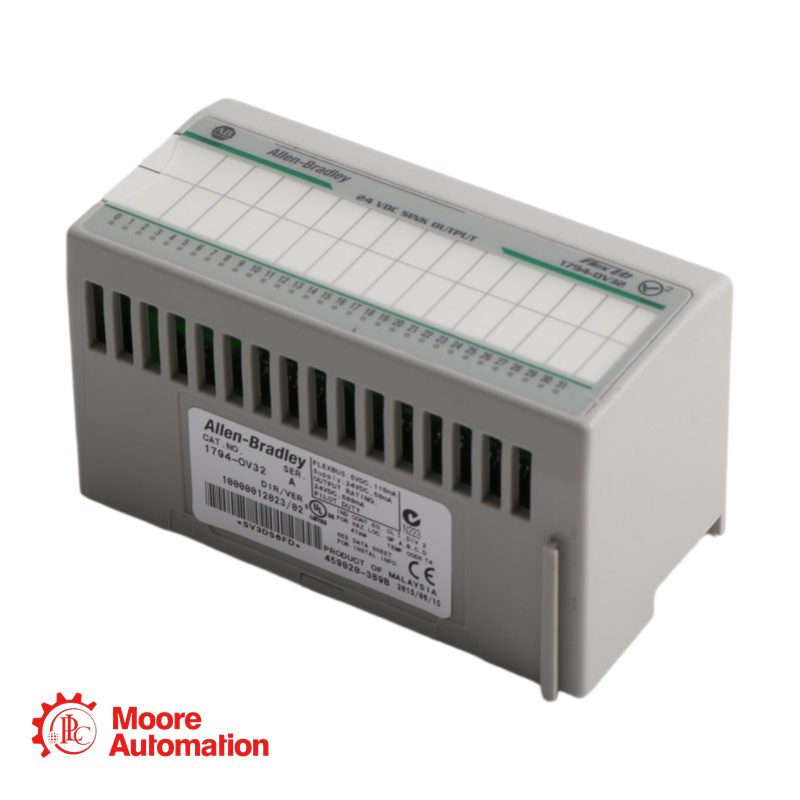

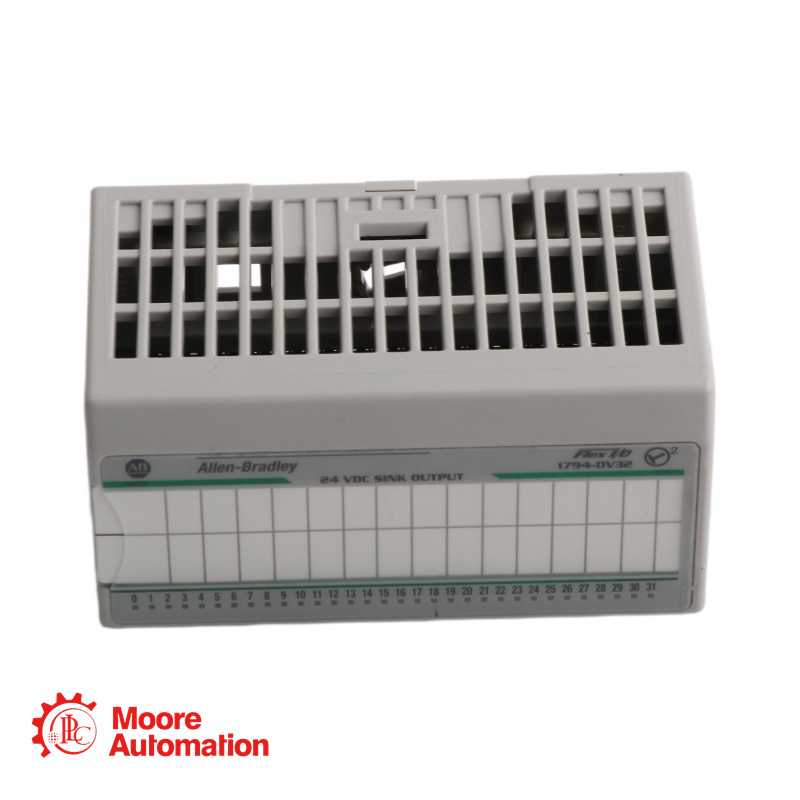

1794-OV32 PLC-bron-uitgangsmodule

1794-OV32 Bronuitvoermodule

De 1794-OV32 uit de Flex I/O-serie is ontworpen als een module met discrete uitgangen. Deze module biedt plaats aan maximaal 32 uitgangspunten en behoudt een nominale uitgangsspanning van 24 VDC.

1794-OV32 Specificaties

I/O-type: Discrete uitgang
Aantal resultaten: 32 punten
Nominale uitgangsspanning: 24 VDC
Montage: DIN-rail
Uitvoertype: Afvoeren
Beschermingsklasse: IP20
Modulestijl: Open stijl
Statusindicatoren: 32 x LED

1794-OV32 Veelgestelde vragen

V: Wat is het verschil tussen output die naar de bron wordt geleid en output die naar de bron wordt geleid?
A: De 1794-OV32 gebruikt sink-uitgangen, wat betekent dat het uitgangskanaal van de module de belasting naar aarde (massa) schakelt. Het veldapparaat (de belasting) is aangesloten tussen de positieve voedingsspanning (+24 VDC) en de uitgangsaansluiting van de module. Wanneer de uitgang AAN staat, vloeit er stroom van de belasting naar de module en vervolgens naar aarde. Deze configuratie wordt ook wel een NPN-uitgang genoemd en is geschikt voor het aansturen van veldingangen van het sourcing-type.

V: Wordt er bij deze module een aansluitvoet meegeleverd, of wordt die apart verkocht?
A: De aansluitbasis wordt apart verkocht. De 1794-OV32 is alleen de elektronische module en moet worden geïnstalleerd op een compatibele FLEX I/O-aansluitbasis (bijv. 1794-TB3, 1794-TB32, 1794-TB3S, 1794-TB3G, enz.) om veldbedradingsaansluitingen en backplane-communicatie mogelijk te maken.
