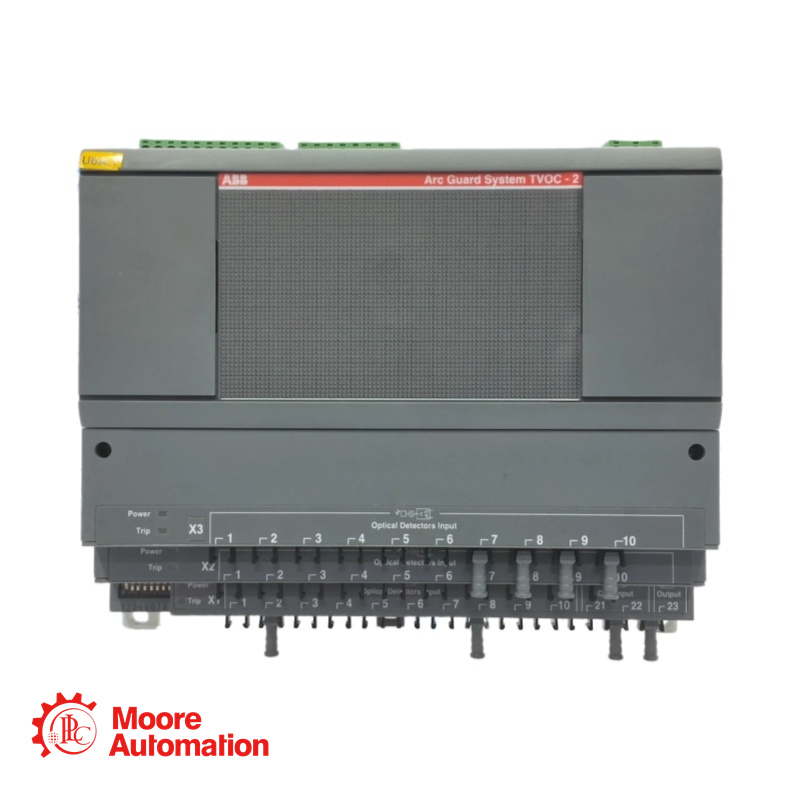

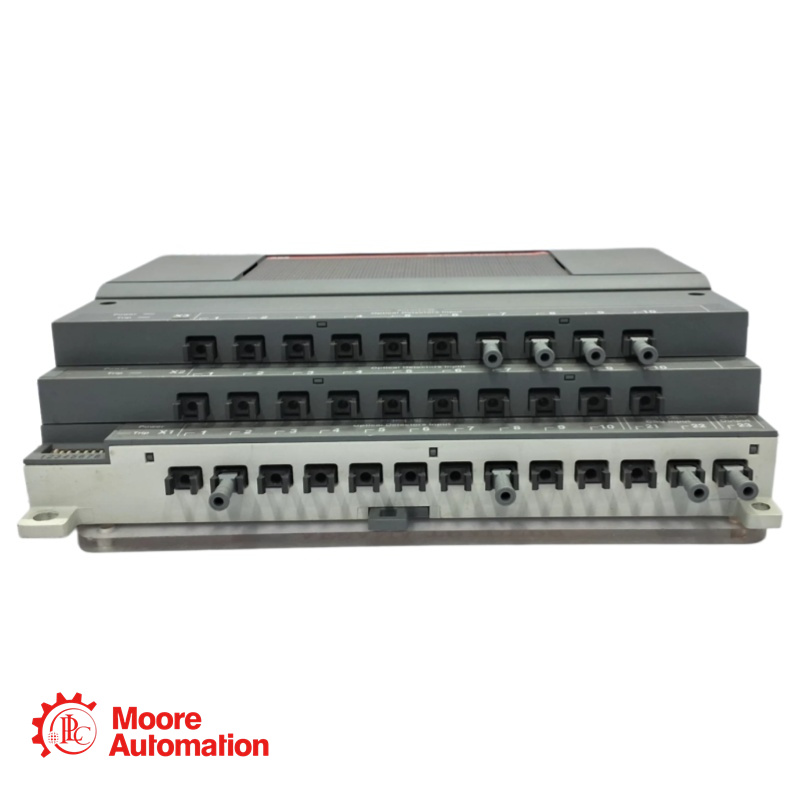

1SFA664001R1001 TVOC-2-240 Boogmonitor ABB

🔹Beknopt overzicht

Korte beschrijving

Het TVOC-2 Arc Guard-systeem is een vlamboogbeveiligingsrelais dat vlamboogfouten voorkomt en mensen en apparatuur beschermt. De vlamboogmonitor is de hoofdeenheid van het Arc Guard-systeem. Deze detecteert het licht van een vlamboog en stuurt via de snelle IGBT-contacten binnen 1 ms een elektrisch signaal naar een nabijgelegen stroomonderbreker, die de stroomtoevoer onderbreekt en de vlamboog dooft. De vlamboogmonitor heeft 10 detectoringangen en kan indien nodig tot drie stroomonderbrekers met zoneselectie uitschakelen. Met maximaal 2 uitbreidingseenheden kan het aantal lichtdetectoren worden uitgebreid tot 30. De unit is voorzien van een HMI die aan de buitenkant van de deur kan worden gemonteerd. Detectoren zijn verkrijgbaar in diverse lengtes voor een complete schakelinstallatie. Voedingsspanning 100-250 V DC of 100-240 V AC 50/60 Hz. Accessoires omvatten een stroommeetsensor, optische kabels, kabelbinders, enz.

Hoogtepunten

Ultrasnelle reactietijd: Schakelt IGBT-solid-state-contacten uit in ongeveer < 1 ms na lichtdetectie, waardoor de standaard beveiligingsvertragingen worden opgeheven om de boogenergie te minimaliseren.
Functionele veiligheid gecertificeerd: Hardwaregebaseerd veiligheidsintegriteitsniveau SIL-2 volgens IEC 61508 en IEC 62061, overeenkomend met prestatieniveau d (EN ISO 13849-1).
Uitbreidbare architectuur: Ondersteunt tot 30 optische detectoren met behulp van extra uitbreidingsmodules (TVOC-2-E1 of TVOC-2-E3) voor een complete dekking van de cabine.
Geïntegreerde HMI (Human Machine Interface)Uitgerust met een grafisch LCD-scherm en toetsenbord voor eenvoudige configuratie, rittenregistratie (met tijd-/datumstempel) en zelfdiagnostische foutlogboeken. De HMI is op een paneeldeur te monteren (IP54-beschermingsklasse aan de voorzijde).
Modbus RTU-communicatieDe COM-modulevariant (TVOC-2-240-C) biedt realtime statusupdates en connectiviteit op afstand via het Modbus RTU-protocol.
ZoneselectiviteitConfigureerbare DIP-schakelaars maken het mogelijk om specifieke stroomonderbrekers (tot 3 IGBT-uitgangen) uit te schakelen op basis van de specifieke sensor die de vlamboog detecteert.

🔹Belangrijke technische gegevens

Nominale bedrijfsspanning (Us): 100-240 V AC (50/60 Hz) / 100-250 V DC
Spanningstolerantie: AC: -20% / +10% ; DC: -25% / +30%
Stroomverbruik: 5 W
Uitschakeluitgangen: 3 x IGBT Solid-State (NO), 250 V AC/DC, 30 A / 0,2 s
Signaalrelais: 2 x CO (K2, K3), 5 A, 250 V AC/DC
IRF-alarmrelais: 1 x CO (K1) zelfcontrole, 5 A
Detectoringangen (basiseenheid): 10 optische ingangen (uitbreidbaar tot 30)
Maximale lengte detectorkabel: 30 m (standaard) / 60 m (met TVOC-2-E3)
Bedrijfstemperatuur: -25 °C tot +70 °C (continu)

🔹Toepassingsgebieden

StroomdistributiesystemenBescherming van schakelinstallaties, verdeelborden en railcompartimenten.
Industriële automatiseringBescherming van motorbesturingscentra (MCC) en voedingen van productielijnen.
DatacentersHet waarborgen van de continuïteit van de dienstverlening door het beperken van vlamboogrisico's in kritieke stroomvoorzieningscircuits.
Hernieuwbare energie en infrastructuur: Wind-/zonne-energieopvangsystemen, pompstations en schepen.
Zware industrieën: Mijnbouw, metaalverwerking en chemische fabrieken met veeleisende elektrische omstandigheden.
