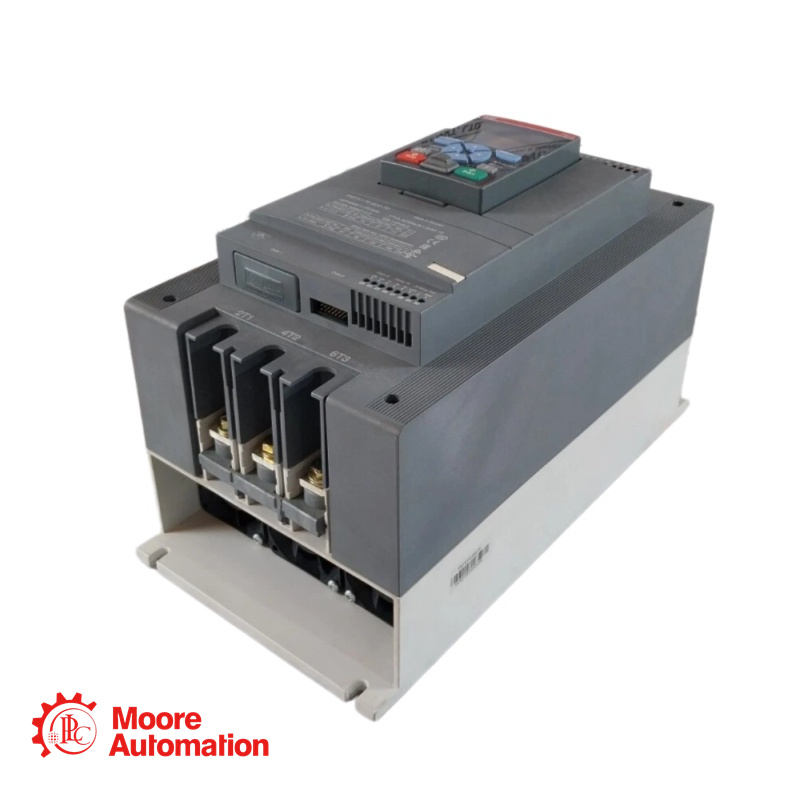

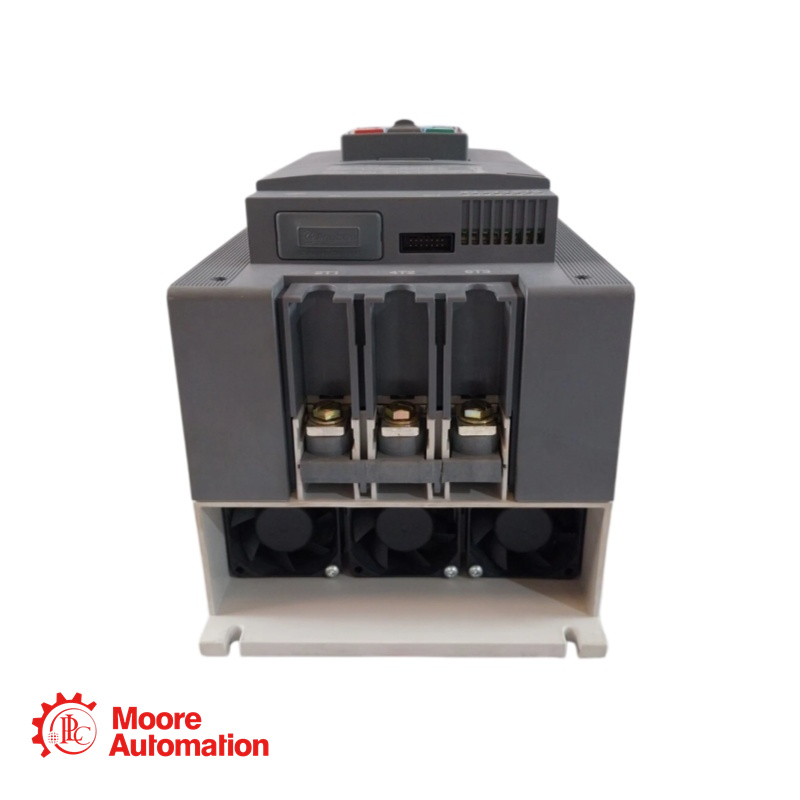

1SFA898111R7000 PSTX170-600-70 Softstarter

De softstarter PSTX170-600-70 heeft een nominale maximale bedrijfsstroom van 170 A met een bedrijfsspanningsbereik van 208...600 V AC. De nominale stuurspanning ligt tussen 100...250 V AC bij 50/60 Hz. De PSTX beschikt over een driefasige softstart- en stopregeling via een spannings- of koppelramp. De ingebouwde bypass zorgt voor eenvoudige installatie en energiebesparing. Een RUN-, TOR- en Event-signaal is beschikbaar via de relaisuitgangen in NO-stand (normaal open). De PSTX heeft functies zoals stroombegrenzing, kickstart, analoge uitgang, EOL, motorverwarming en pompreiniging. Standaard beschikt de PSTX ook over jog-, rem-, stilstandrem-, diagnose-, sequentiële start- en nood-/brandpompmodus. Voor interactie met de PSTX is er een afneembaar volledig grafisch display met IP66-classificatie en 4x buitenclassificatie. Er zijn vier manieren om met de PSTX te communiceren: via bedrade ingangen Start/Stop/Reset van storingen en via drie programmeerbare digitale ingangen. Een andere populaire optie is de ingebouwde Fieldbus-communicatie Modbus RTU, inclusief optionele ANYBUS-modules met alle belangrijke protocollen zoals bijvoorbeeld Profinet, Profibus, Modbus TCP, Ethernet IP en andere. Een andere manier om met PSTX te communiceren is door gebruik te maken van een externe adapter en een Fieldbus-stekker. PSTX is het complete alternatief voor elke motorstarttoepassing. Het is geschikt voor middelgrote tot grote driefasemotoren met nominale stromen van 30...1250 A in lijnschakeling of 52...2160 A in driehoekschakeling. Typische toepassingen zijn bijvoorbeeld pompen, ventilatoren, compressoren en transportbanden.

Specificaties van 1SFA898111R7000 PSTX170-600-70

Nominale bedrijfsspanning: 208 ... 600 V wisselstroom
Nominale stuurvoedingsspanning (Us): 100 ... 250 V wisselstroom
Nominale stuurcircuitspanning (Uc): 24 V DC
Nominale frequentie (f): 50/60 Hz
Frequentie van het hoofdcircuit: 50 / 60 Hz
Nominaal bedrijfsvermogen - In-line aansluiting (Pe): (230 V) 45 kW
(400 V) 90 kW
(500 V) 110 kW
Nominale bedrijfsstroom - In-line aansluiting (Ie): 170 A
Nominaal bedrijfsvermogen - Binnenste Delta-aansluiting: (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Nominale bedrijfsstroom - Binnen Delta-aansluiting: 300 A
Overbelastingsbeveiliging: Ingebouwde elektronische overbelastingsbeveiliging
Geïntegreerde elektronische overbelastingsbeveiliging: Ja
Opstarttijd: 1 ... 120 s
Initiële spanning tijdens opstarten: 10 ... 99 %

Veelgestelde vragen 1SFA898111R7000 PSTX170-600-70

V: Kan ik hetzelfde apparaat gebruiken voor zowel 230 V- als 600 V-systemen?
A: Ja. De nominale bedrijfsspanning ligt tussen 208 en 600 V wisselstroom. Het apparaat past zich automatisch aan de voedingsspanning binnen dit bereik aan, maar u moet het vermogen dienovereenkomstig herberekenen (lagere spanning = lager maximaal vermogen).
V: Heb ik een extern overbelastingsrelais nodig?
A: Nee. Het apparaat heeft een ingebouwde elektronische overbelastingsbeveiliging. Deze functie maakt een apart thermisch overbelastingsrelais in de motorstartkast overbodig.
V: Welke stuurspanningen zijn nodig?
A: Besturingsvoeding (VS): 100 … 250 V wisselstroom — hiermee worden de interne elektronica van stroom voorzien.
Besturingscircuit (Uc): 24 V DC — dit is doorgaans voor externe start-/stopsignalen.

Technische notities

Het vermogen neemt toe met de spanning (45 kW bij 230 V → 90 kW bij 400 V). Overschrijd de 170 A niet, ongeacht de spanning.
Het vermogen is hoger (160 kW bij 400 V) omdat de softstarter slechts 58% van de netstroom ziet. De motor moet echter wel toegang hebben tot alle 6 aansluitingen.
Bij 230 V in een delta-schakeling is het maximale vermogen 90 kW (stroom beperkt tot 300 A). Bij 500 V in een delta-schakeling is het maximale vermogen 200 kW.
