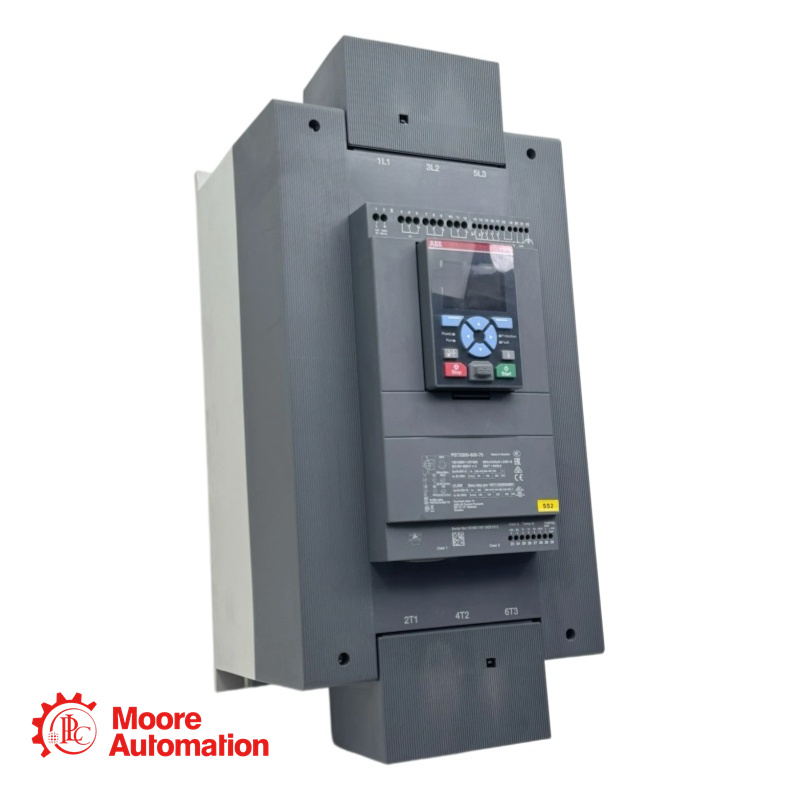

1SFA898114R7000 PSTX300-600-70 Softstarter

De softstarter PSTX300-600-70 heeft een nominale maximale bedrijfsstroom van 300 A met een bedrijfsspanningsbereik van 208...600 V AC. De nominale stuurspanning ligt tussen 100...250 V AC bij 50/60 Hz. De PSTX beschikt over een driefasige softstart- en stopregeling via een spannings- of koppelramp. De ingebouwde bypass zorgt voor eenvoudige installatie en energiebesparing. Een RUN-, TOR- en Event-signaal is beschikbaar via de relaisuitgangen in NO-stand (normaal open). De PSTX heeft functies zoals stroombegrenzing, kickstart, analoge uitgang, EOL, motorverwarming en pompreiniging. Standaard beschikt de PSTX ook over jog-, rem-, stilstandrem-, diagnose-, sequentiële start- en nood-/brandpompmodus. Voor interactie met de PSTX is er een afneembaar volledig grafisch display met IP66-classificatie en 4x buitenclassificatie. Er zijn vier manieren om met de PSTX te communiceren: via bedrade ingangen Start/Stop/Reset van storingen en via drie programmeerbare digitale ingangen. Een andere populaire optie is de ingebouwde Fieldbus-communicatie Modbus RTU, inclusief optionele ANYBUS-modules met alle belangrijke protocollen zoals bijvoorbeeld Profinet, Profibus, Modbus TCP, Ethernet IP en andere. Een andere manier om met PSTX te communiceren is door gebruik te maken van een externe adapter en een Fieldbus-stekker. PSTX is het complete alternatief voor elke motorstarttoepassing. Het is geschikt voor middelgrote tot grote driefasemotoren met nominale stromen van 30...1250 A in lijnschakeling of 52...2160 A in driehoekschakeling. Typische toepassingen zijn bijvoorbeeld pompen, ventilatoren, compressoren en transportbanden.

Specificaties van 1SFA898114R7000 PSTX300-600-70

Nominale bedrijfsspanning: 208 ... 600 V wisselstroom
Nominale stuurvoedingsspanning (Us): 100 ... 250 V wisselstroom
Nominale stuurcircuitspanning (Uc): 24 V DC
Nominale frequentie: (f) 50/60 Hz
Frequentie van het hoofdcircuit: 50 / 60 Hz
Nominaal bedrijfsvermogen - In-line aansluiting (Pe): (230 V) 90 kW
(400 V) 160 kW
(500 V) 200 kW
Nominale bedrijfsstroom - In-line aansluiting (Ie): 300 A
Nominaal bedrijfsvermogen - Binnenste Delta-aansluiting: (230 V) 160 kW
(400 V) 257 kW
(500 V) 355 kW
Nominale bedrijfsstroom - Binnen Delta-aansluiting: 515 A
Servicefactorpercentage: 100%
Overbelastingsbeveiliging: Ingebouwde elektronische overbelastingsbeveiliging
Geïntegreerde elektronische overbelastingsbeveiliging: Ja
Startvermogen bij maximale nominale stroomsterkte, d.w.z.: 4 × Ie gedurende 10 s
Opstarttijd: 1 ... 120 s

Veelgestelde vragen 1SFA898114R7000 PSTX300-600-70

V: Kan ik de PSTX300 gebruiken met een 600V-systeem?
A: Ja. De nominale bedrijfsspanning is 208 ... 600 V wisselstroom. Het vermogen wordt echter alleen vermeld tot 500 V. Voor gebruik op 600 V moet u het vermogen verlagen of de volledige handleiding raadplegen voor de vermogenstabellen voor 600 V.
V: Heb ik een extern overbelastingsrelais nodig?
A: Nee. De PSTX300 heeft ingebouwde elektronische overbelastingsbeveiliging. Hierdoor is een apart thermisch overbelastingsrelais niet nodig.
V: Wat is de mate van bescherming?
A: De hoofdaansluitingen hebben een IP00-classificatie (open, geen behuizing ter bescherming).
Het apparaat moet voor de veiligheid in een behuizing (minimaal IP20) worden geïnstalleerd.

Technische notities

In de inline-modus is de stroomsterkte van de softstarter de beperkende factor (maximaal 300 A).
In de Inside Delta-modus geleidt de softstarter slechts 58% van de netstroom, waardoor een hoger motorvermogen met hetzelfde apparaat mogelijk is.
De motor moet alle 6 aansluitingen (U1, V1, W1, U2, V2, W2) kunnen bereiken.
De motor moet geconfigureerd zijn voor driehoekschakeling (niet voor sterschakeling).
De softstarter wordt aangesloten tussen de motoraansluitingen, niet tussen de netspanning en de motor.
