21000-16-05-20-065-04-02 Bently Nevada Proximity Probe Behuizingsassemblage

Voor een offerte kunt u contact opnemen met Frida via onderstaande gegevens.

Telefoon/WhatsApp: +86 15359408275 E-mail:sales5@mooreplc.com

Behuizingseenheid voor nabijheidssensor

21000-16-05-20-065-04-02:

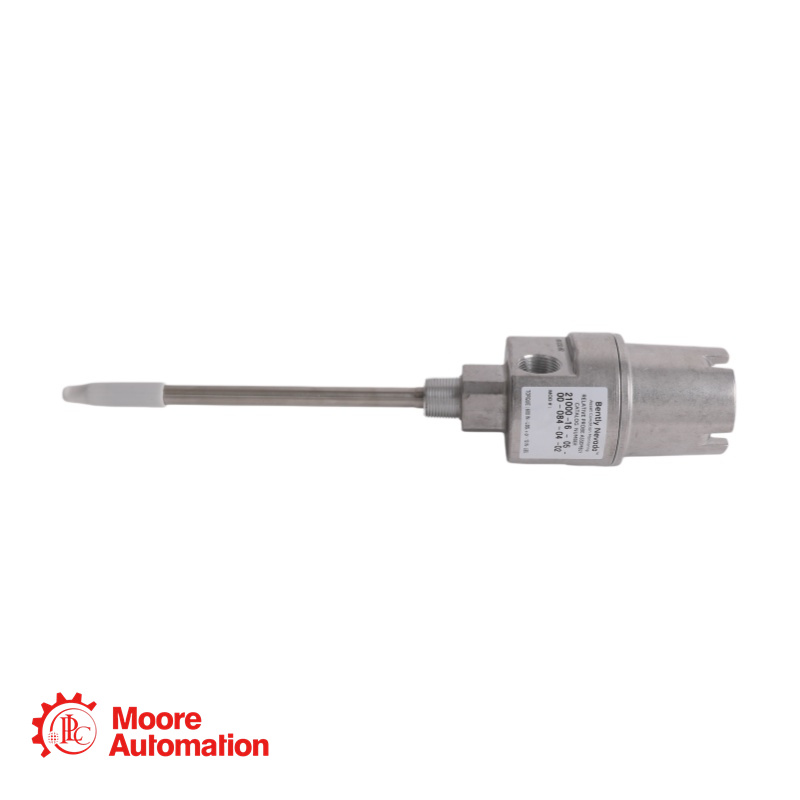

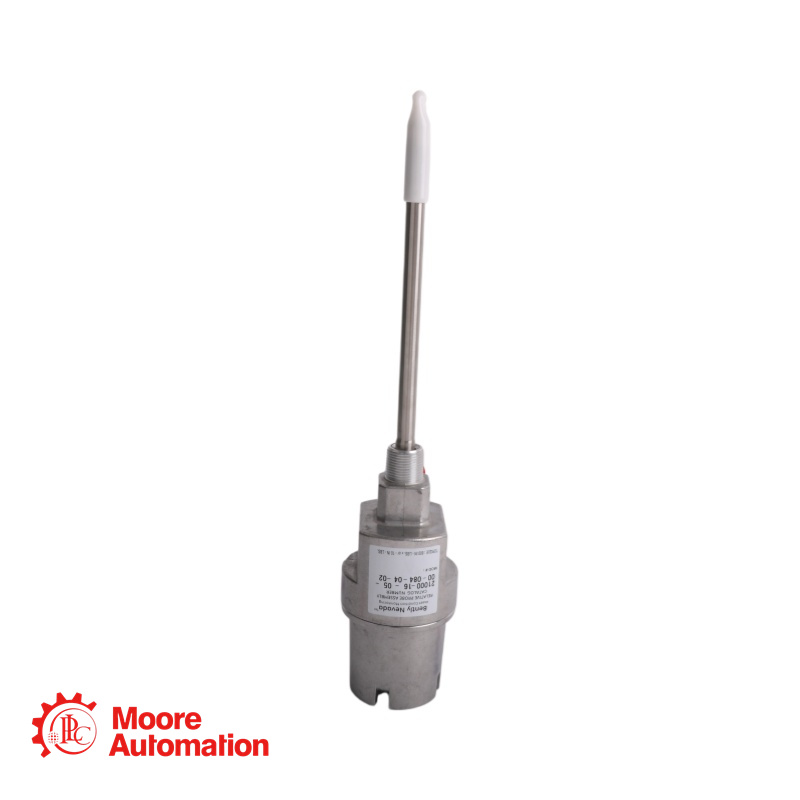

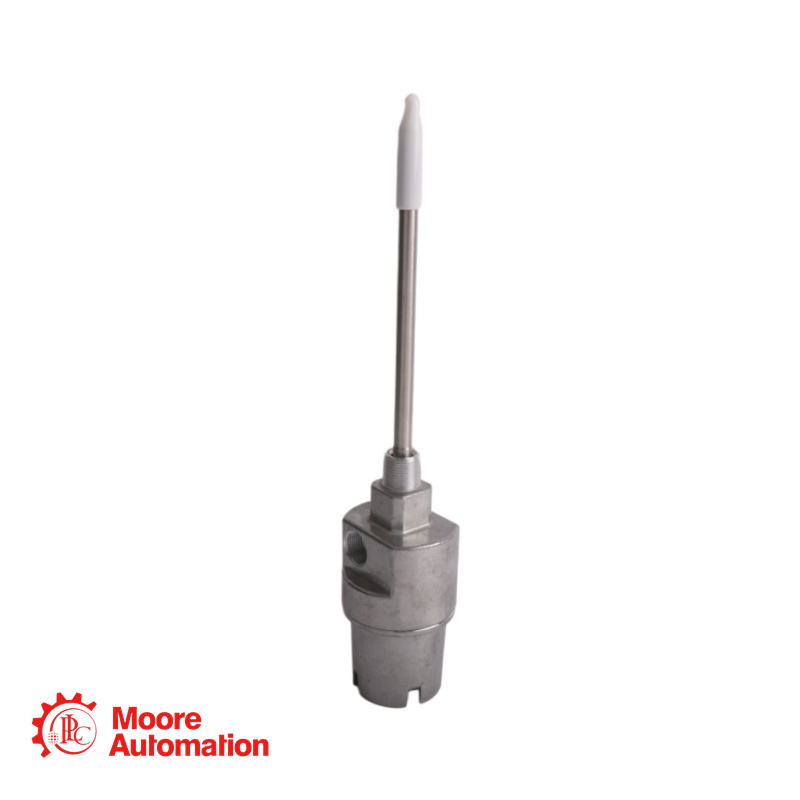

Dit is een behuizing voor een 21000 nabijheidssensor, gefabriceerd door Bently Nevada (Baker Hughes). 21000-16-05-20-065-04-02 Het betreft een volledig metalen behuizing, vervaardigd uit aluminium met een huls van 304 roestvrij staal. Het bevat een voorgeïnstalleerde 3300 XL 8 mm naderingssensor met een kabel van 0,5 meter, een 2,0 inch afstandsadapter en een 6,5 inch sensorhuls.

Parameters - 21000-16-05-20-065-04-02

Sondetype: 3300 XL 8 mm (omgekeerde montage)
Lengte van de meetkabel: 0,5 meter
Afstandsadapterlengte: 2,0 inch (51 mm)
Indringdiepte van de sonde (lengte van de huls): 6,5 inch (165 mm)
Totale lengte (CC + DDD): 8,5 inch (216 mm)
Bevestigingsschroefdraad: 3/4-14 NPT (bewerkt voor 5-7 volledige schroefdraden voor verhoogde stijfheid)
Behuizingsmateriaal: Aluminium (body), 304 roestvrij staal (mantel)
Aansluitingen (Optie 04): Slechts één 3/4-14 NPT-plug

Toepassingsgebieden - 21000-16-05-20-065-04-02

Radiale trillingsmonitoring: Stoomturbines, gasturbines, centrifugaalcompressoren, pompen en generatoren.
Keyphasor (fase-referentie/snelheid) meting
Industriële regelgeving en milieu: Machinebeveiligingssystemen in de olie- en gas-, petrochemische en energieopwekkingsindustrie.

Belangrijke waarschuwingen - 21000-16-05-20-065-04-02

Explosieveilige integriteit: Deze configuratie maakt gebruik van EE = 04 (slechts één 3/4-14 NPT-stekker). Volgens pagina 6 van het gegevensblad is deze fittingoptie explosieveilig gecertificeerd door CSA. De behuizing behoudt zijn Klasse I, Div 1-certificering.
Connectorbeschermer: Optie AA = 16 bevat geen connectorbeschermer. Als extra mechanische bescherming voor de interface van de sondeconnector in de behuizing gewenst is, overweeg dan optie AA = 34 (3300 XL 8 mm sonde met connectorbeschermer, meerdere goedkeuringen).
Vereiste hulssteun: De totale lengte (CC = 2,0 inch + DDD = 6,5 inch) is 8,5 inch. Dit is minder dan de limiet van 12 inch (305 mm), dus er is geen extra hulssteun (onderdeelnummer 37948-01) nodig.
Compatibiliteit van de kabellengte van de meetsonde: Optie BB = 05 (0,5 meter kabel). De maximale C plus D-afmeting voor een meetsonde van 0,5 meter is 343 mm (13,5 inch). De totale lengte van dit model is 8,5 inch (216 mm), wat ruim binnen de toegestane limiet valt.
