Beschrijving - Woningbouwvereniging

21000-28-05-00-052-03-02

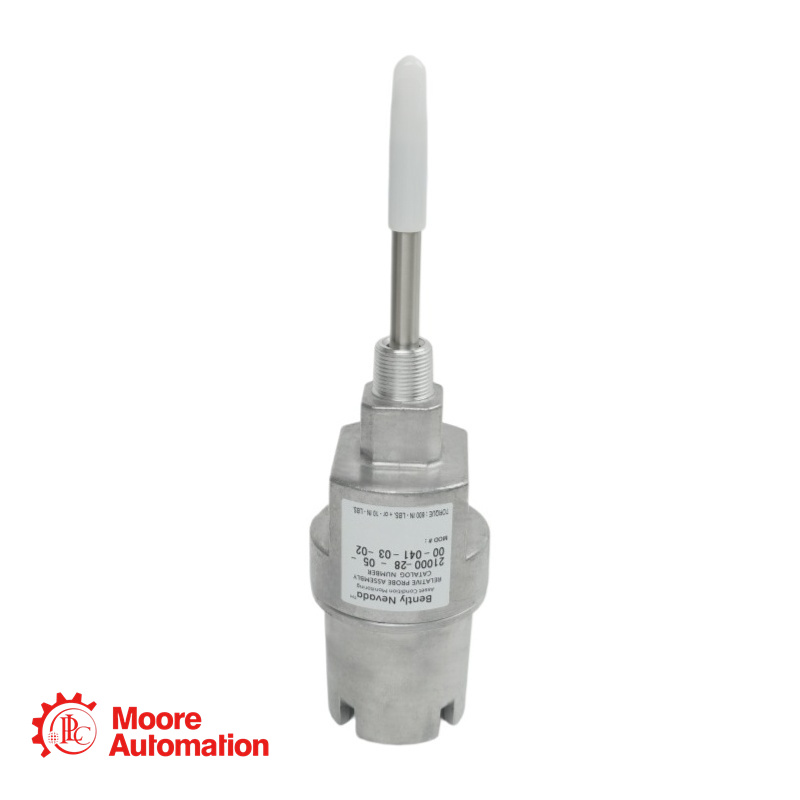

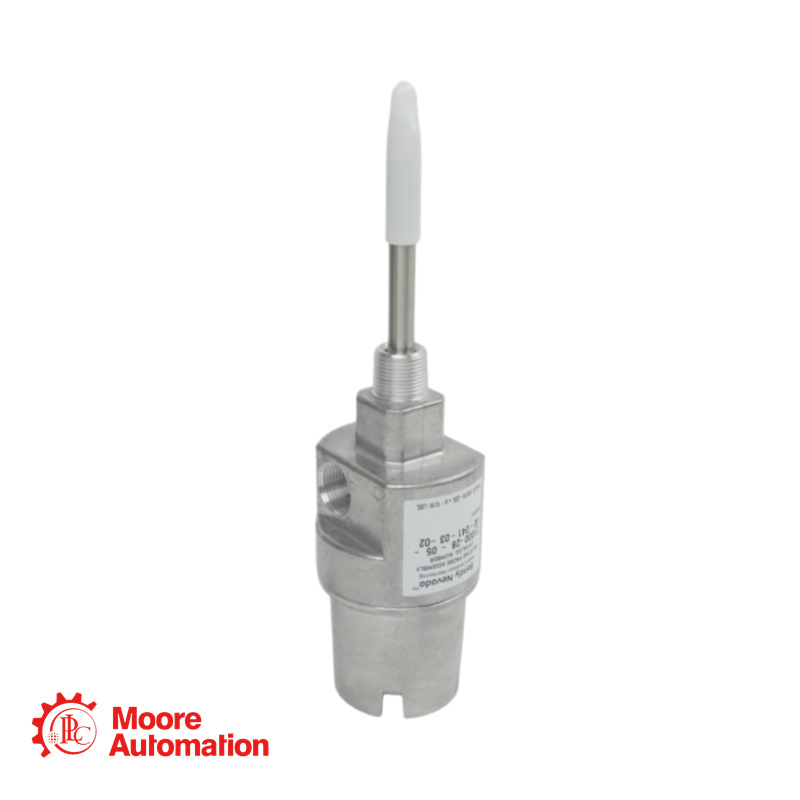

Bently Nevada 21000-serie aluminium sondebehuizing, voorgemonteerd met een 3300 XL 8 mm omgekeerde montagesonde (meerdere goedkeuringen) en 0,5 m kabel. Deze behuizing biedt een robuuste, weerbestendige (Type 4) behuizing voor het extern monteren van trillings-/positiesensoren op machinebehuizingen. Geconfigureerd voor een sondepenetratie van 5,2 inch met een 3/4-14 NPT montageschroefdraad voor directe montage in de behuizing. Inclusief een kabeldoorvoerset (Optie 03) voor het aansluiten van gepantserde kabel of flexibele buis.

Parameter - Woningbouwvereniging

21000-28-05-00-052-03-02

Behuizingsmodel: 21000 (aluminium behuizing, huls van 304 roestvrij staal)
Sondetype: 3300 XL 8 mm omgekeerde montage (Optie 28: met selecteerbare goedkeuringen voor explosiegevaarlijke omgevingen)
Kabellengte: 0,5 meter (20 inch)
Afstandsadapter: Geen (inbouwmontage)
Sondepenetratie: 5,2 inch (132 mm)
Aansluitingen: Optie 03: 3/4" NPT-plug, 3/4" naar 1/2" verloopstuk, kabelklem (voor kabels met een buitendiameter van 1/8" tot 3/8")
Bevestigingsschroefdraad: 3/4-14 NPT (mannelijk, verlengde schroefdraad voor extra stevigheid)
Materiaal (behuizing): Aluminium
Materiaal (huls): 304 roestvrij staal
Bedrijfstemperatuur: -51°C tot +177°C (-60°F tot +351°F)

Veelgestelde vragen - Woningbouwvereniging

21000-28-05-00-052-03-02

V: Wat is de exacte afstand van de flens van de behuizing tot de punt van de sonde?
A: De afmeting "D" geeft de indringdiepte van de sondehuls aan: 5,2 inch (132 mm). Houd er rekening mee dat de eigenlijke sondepunt ongeveer 0,2 inch (5 mm) voorbij het uiteinde van de huls uitsteekt. De totale afstand van de flens aan de basis van de behuizing tot het doel (uitgaande van een nominale opening) is ongeveer 5,45 inch. Zie pagina 18 van het gegevensblad voor de XL 8mm tipverlenging.

V: Is deze woning explosiebestendig?
A: De basisbehuizing van de 21000 is mechanisch identiek aan die van de CA21000. Deze is geclassificeerd als een CSA Type 4-behuizing. Om echter te voldoen aan de volledige explosieveilige certificering Klasse I Divisie 1 zoals vermeld op pagina 4, is voor de behuizing het voorvoegsel CA (CA21000) vereist. Als de toepassing strikte naleving van Divisie 1/Zone 1 voor de behuizing vereist, controleer dan of het CSA-label nodig is. De interne sonde is intrinsiek veilig wanneer deze is aangesloten op een goedgekeurde barrière.

V: Vereist een doorvoer van 5,2 inch een interne ondersteuning?
A: Nee. Hulslengtes groter dan 304 mm (12 inch) vereisen extra ondersteuning (onderdeel 37948-01) om resonantie te voorkomen. Met een lengte van 13,2 mm (5,2 inch) valt deze constructie ruim binnen de veilige werkingslengte zonder ondersteuning.

V: Welke kabel past op de meegeleverde "Option 03"-handgreep?
A: De set bevat een universele doorvoerringset. Deze is ontworpen voor het afdichten van standaard Bently Nevada verlengkabels met een buitendiameter van 1/8" tot 3/8" (3,2 mm tot 9,5 mm).
