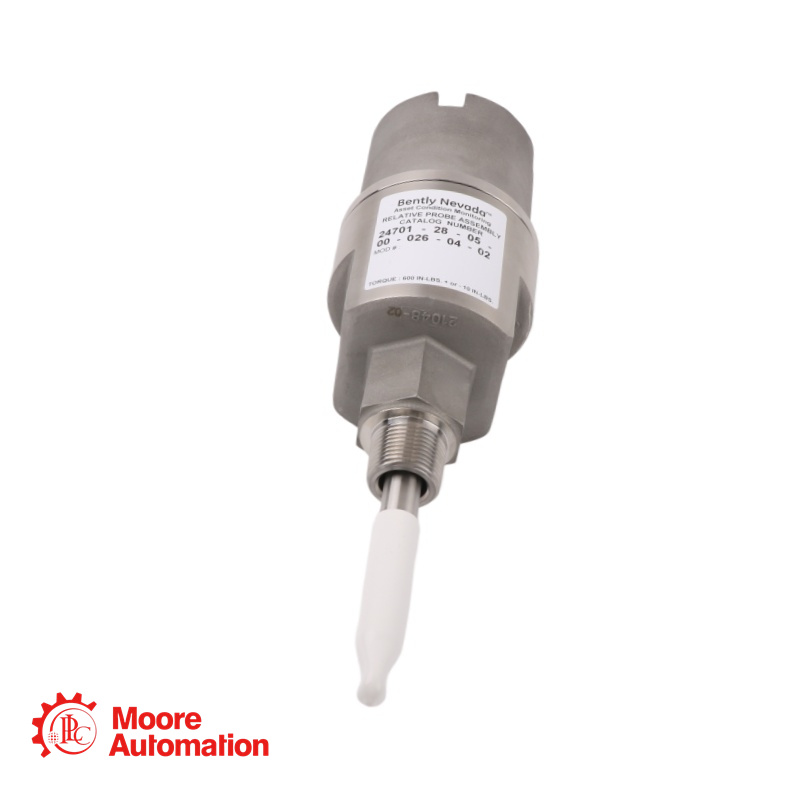

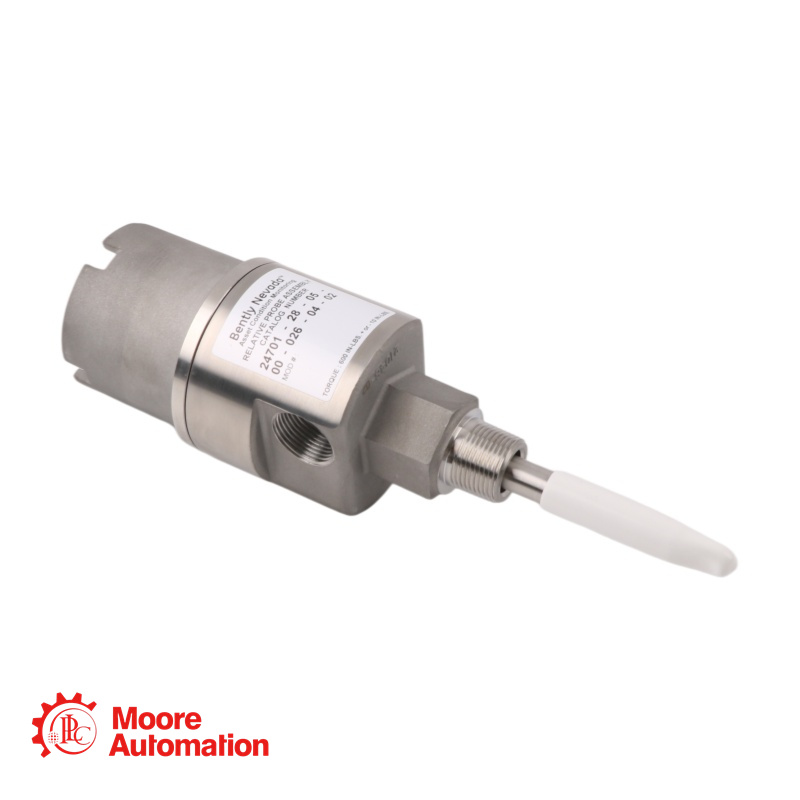

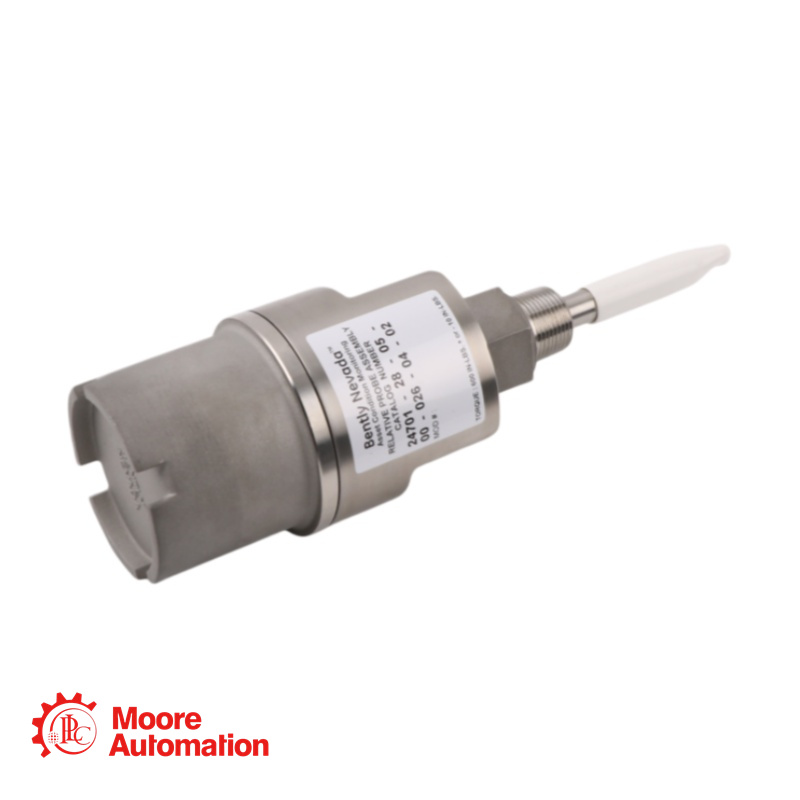

24701-28-05-05-105-03-02 Behuizing voor nabijheidssensor – Bently Nevada

Parameter

Specificatie

Modelnummer

24701-28-05-05-105-03-02

Merk / Serie

Bently Nevada 24701 behuizing voor nabijheidssensor

Behuizingsmateriaal

303 roestvrij staal behuizing met huls van 304 roestvrij staal

Sonde-optie (A)

28 – 3300 XL 8mm-sonde met selecteerbare goedkeuringen voor explosiegevaarlijke omgevingen

Lengte van de sondekabel (B)

05 – 0,5 meter (20 inch)

Afstandsadapter (C)

05 – 2,5 inch (64 mm) *(minimum: 1,5 inch / maximum: 7,5 inch, besteld in stappen van 0,5 inch)*

Sondepenetratie (D)

105 – 10,5 inch (267 mm) (minimum: 1,0 inch, besteld in stappen van 0,1 inch)

Montageoptie (E)

03 – Eén 3/4-14 NPT-stekker + één 3/4-14 naar 1/2-14 NPT-verloopstuk + kabelafdichtingsklem

Montagedraad (F)

02 – 3/4-14 NPT (vereist wanneer een afstandsadapter wordt besteld)

Behuizingsgewicht

1,8 kg (4,1 lb) typisch, zonder bevestigingsmateriaal.

Behuizingsclassificatie

CSA Type 4; Explosiebestendig voor gevaarlijke zones

Bedrijfstemperatuur

-50°C tot +80°C (T4) / -50°C tot +40°C (T5)

Wat betekent het onderdeelnummer 24701-28-05-05-105-03-02?

Dit is een behuizing van roestvrij staal 24701. Elk segment definieert een specifieke optie:
24701: Basismodel – roestvrijstalen behuizing met huls van 304 roestvrij staal
28: Sonde-optie – 3300 XL 8mm-sonde met selecteerbare goedkeuringen voor explosiegevaarlijke omgevingen
05: Lengte van de meetkabel – 0,5 meter (20 inch)
05: Afstandsadapter (C) – 2,5 inch (64 mm)
105: Sondepenetratie (D) – 10,5 inch (267 mm)
03: Aansluitingoptie – 3/4-14 NPT-plug + verloopstuk naar 1/2-14 NPT + kabelafdichtingsklem
02: Montagedraad – 3/4-14 NPT

Wat is het verschil tussen de woningseries 24701 en 21000?

Het belangrijkste verschil zit hem in het materiaal. De 24701 heeft een behuizing van roestvrij staal 303, wat zorgt voor een superieure corrosiebestendigheid in agressieve chemische, maritieme en offshore-omgevingen. De 21000 heeft een aluminium behuizing, die lichter is en geschikt voor algemene toepassingen. Beide modellen zijn verkrijgbaar met explosieveilige certificering.

Is deze behuizing explosiebestendig?

Ja, indien besteld met explosieveilige fittingen (E:01, E:02 of E:04) en de CA-gecertificeerde versie van de behuizing, is deze CSA-gecertificeerd als explosieveilig voor gevaarlijke locaties van klasse I, divisie 1 en 2. Het specifieke model 24701-28-05-05-105-03-02 omvat fittingoptie 03, die compatibel is met explosieveilige installaties in combinatie met de juiste certificering.

Wat is de maximale sondepenetratie (C + D) voor deze behuizing?

Voor een meetkabellengte van 0,5 meter (zoals geconfigureerd in dit model) bedraagt ​​de maximale gecombineerde C + D-afmeting 343 mm (13,5 inch). Als de vereiste indringdiepte meer dan 305 mm (12 inch) bedraagt, wordt extra hulsversteviging (zoals onderdeelnummer 37948-01) aanbevolen om resonantie te voorkomen.

Kan ik deze behuizing gebruiken met 3300 XL NSv of 3300 XL 11mm probes?

Ja. De 24701-behuizing is geschikt voor verschillende soorten sondes. Opties A:26, 27, 31, 32 zijn voor 3300 XL NSv-sondes; opties A:29, 30, 35, 36 zijn voor 3300 XL 11mm-sondes. De specifieke optie "28" in dit model duidt op een 3300 XL 8mm-sonde met selecteerbare goedkeuringen.
