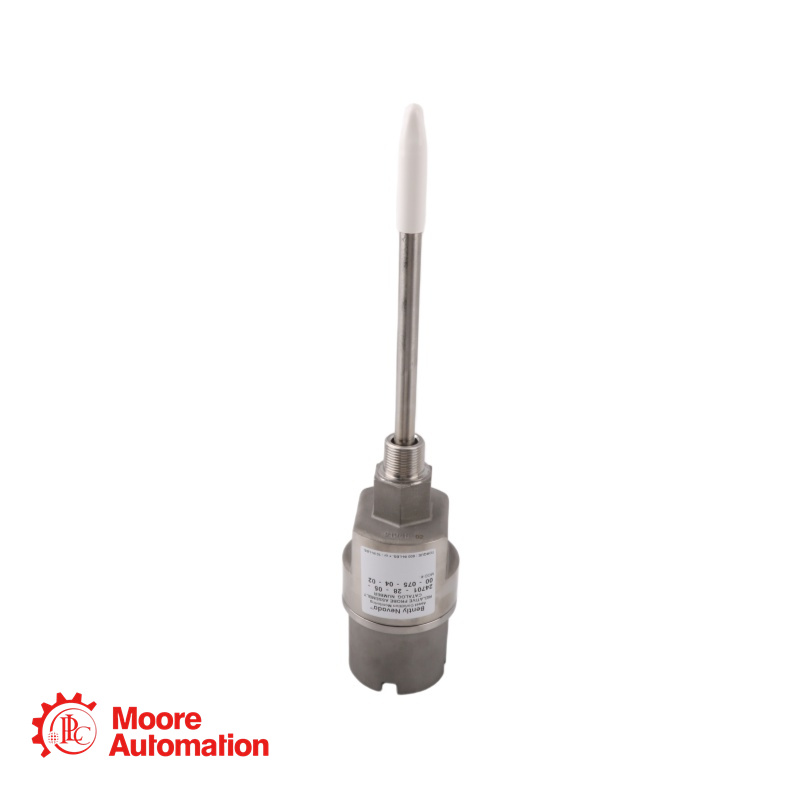

24701-28-10-00-040-00-02 Behuizing voor nabijheidssensor – Bently Nevada

Parameter

Specificatie

Modelnummer

24701-28-10-00-040-00-02

Merk / Serie

Bentley Nevadaeen 24701 nabijheidssondebehuizing

Behuizingsmateriaal

303 roestvrij staalbehuizing met huls van 304 roestvrij staal

Sonde-optie (A)

28 – 3300 XL 8mm-sonde met selecteerbare goedkeuringen voor explosiegevaarlijke omgevingen

Lengte van de sondekabel (B)

10 – 1,0 meter (39 inch)

Afstandsadapter (C)

00 – Geen afstandsadapter nodig (directe montage)

Sondepenetratie (D)

040 – 4,0 inch (102 mm) (minimum: 1,0 inch, besteld in stappen van 0,1 inch)

Montageoptie (E)

00 – Zonder fittingen (twee pluggen en twee ringen)

Montagedraad (F)

02 – 3/4-14 NPT

Behuizingsgewicht

1,8 kg (4,1 lb) typisch, zonder bevestigingsmateriaal.

Behuizingsclassificatie

CSA Type 4; Explosiebestendig voor gevaarlijke zones

Bedrijfstemperatuur

-50°C tot +80°C (T4) / -50°C tot +40°C (T5)

Naleving

Voldoet aan RoHS en API 670

Wat betekent het onderdeelnummer 24701-28-10-00-040-00-02?

Dit is een behuizing van roestvrij staal 24701. Elk segment definieert een specifieke optie:
24701: Basismodel – roestvrijstalen behuizing met huls van 304 roestvrij staal
28: Sonde-optie – 3300 XL 8mm-sonde met selecteerbare goedkeuringen voor explosiegevaarlijke omgevingen
10: Lengte van de meetkabel – 1,0 meter (39 inch)
00: Afstandsadapter (C) – geen (directe montage)
040: Sondepenetratie (D) – 4,0 inch (102 mm)
00: Optie met fittingen – zonder fittingen (twee pluggen en twee ringen meegeleverd)

02: Montagedraad – 3/4-14 NPT

Is deze behuizing explosiebestendig?

Ja. De 24701-behuizing is, in combinatie met de juiste explosieveilige fittingen (opties E:01, E:02 of E:04) en gecertificeerde bedradingsmethoden, CSA-gecertificeerd als explosieveilig voor gevaarlijke locaties van klasse I, divisie 1 en 2. Dit specifieke model (E:00) wordt geleverd zonder fittingen, zodat gebruikers hun eigen gecertificeerde fittingen kunnen toevoegen om de explosieveilige integriteit te behouden.

Wat is de maximale indringdiepte (C + D) van de meetsonde in deze behuizing met een meetsondekabel van 1,0 meter?

Voor een sondekabel met een lengte van 1,0 meter (zoals geconfigureerd in dit model) is de maximale gecombineerde C + D-afmeting 742 mm (29,2 inch). Omdat dit model geen afstandsadapter heeft (C=00), is de effectieve indringdiepte 4,0 inch (102 mm), wat ruim binnen het veilige werkbereik valt. Als de indringdiepte meer dan 12 inch (305 mm) bedraagt, wordt extra hulsondersteuning aanbevolen.

Welke leidingfittingen zijn nodig voor een explosieveilige installatie?

Voor een CSA-gecertificeerde explosieveilige installatie moet u fittingen gebruiken die de explosieveilige integriteit van de behuizing waarborgen. Mogelijkheden zijn onder andere:
E:01 – Eén explosieveilige 3/4-14 NPT-koppeling + één plug
E:02 – Twee explosieveilige fittingen van 3/4-14 NPT
E:04 – Slechts één 3/4-14 NPT-plug (voor installaties met afgedichte buizen)
Dit model (E:00) wordt geleverd zonder fittingen; de gebruiker dient zelf te zorgen voor de juiste, gecertificeerde fittingen.

Kan ik deze behuizing gebruiken met 3300 XL NSv of 3300 XL 11mm probes?

Ja. De 24701-behuizing is geschikt voor verschillende soorten sondes. Opties A:26, 27, 31, 32 zijn voor 3300 XL NSv-sondes; opties A:29, 30, 35, 36 zijn voor 3300 XL 11mm-sondes. Dit model gebruikt optie "28", die een 3300 XL 8mm-sonde met selecteerbare goedkeuringen specificeert.
