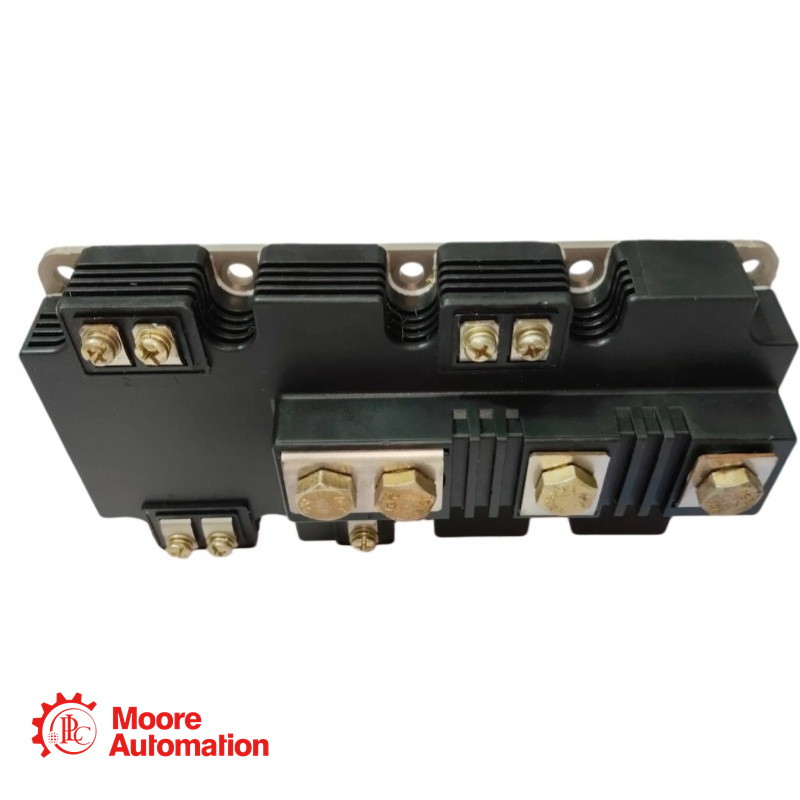

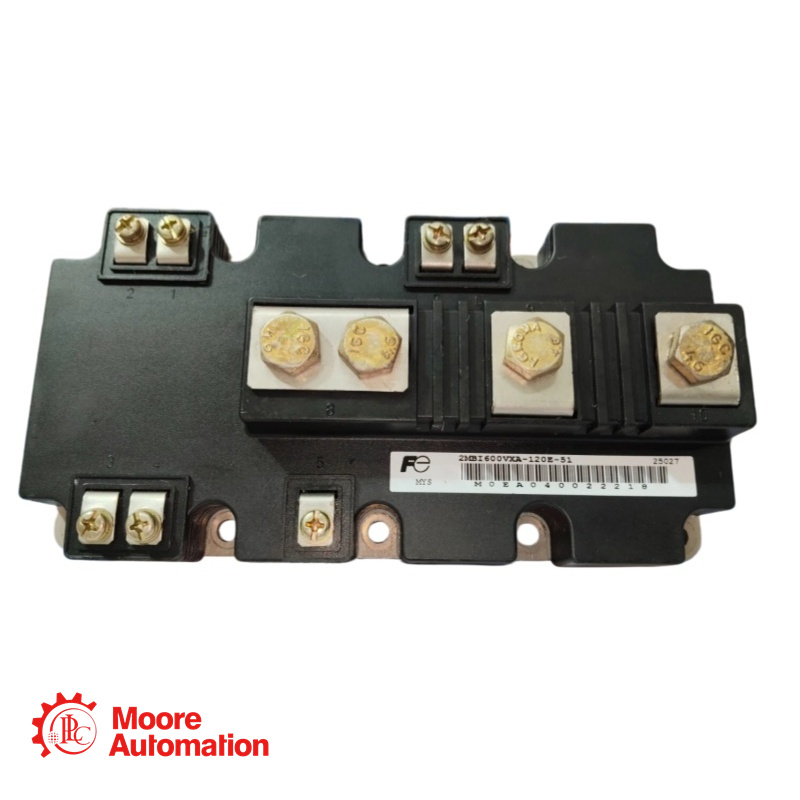

2MBI600VXA-120E-51 Fuji IGBT-module

Neem hieronder contact op voor de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275

Beschrijving van 2MBI600VXA-120E-51

De 2MBI600VXA-120E-51 is een snelle schakelende IGBT-module uit de V-serie van Fuji Electric. Deze module heeft een nominale spanning van 1200V / 600A en is uitgevoerd in een 2-in-1-behuizing, waarin zowel een IGBT als een vrijloopdiode (FWD) voor één omvormertak zijn geïntegreerd. De module is ontworpen met een lage inductantie om schakelverliezen en spanningspieken te minimaliseren, waardoor deze geschikt is voor zeer efficiënte energieomzettingssystemen.

Omvormers voor motoraandrijving
AC- en DC-servoaandrijfversterkers
Ononderbroken stroomvoorziening
Industriële machines, zoals lasmachines

Parameter

Absolute maximumwaarden (Tc=25°C tenzij anders vermeld)
Collector-Emitterspanning (Vces): 1200V
Gate-Emitter-spanning (Vges): ±20V
Collectorstroom, puls (Ic-puls): 1200A gedurende 1 ms
Vermogensdissipatie van de collector (pc): 3350 W per apparaat

Veelgestelde vragen

Wat is het aanbevolen aanhaalmoment voor de schroeven bij het installeren van deze module?
A: Om een ​​goed thermisch en elektrisch contact te garanderen zonder de module te beschadigen, adviseert Fuji Electric de volgende aanhaalmomenten:
Montageschroeven (M5): 3,0 ~ 6,0 N·m
Hoofdaansluitschroeven (M8): 8,0 ~ 10,0 N·m
Aansluitschroeven (M4): 1,8 ~ 2,1 N·m

Waarom zitten er sensoraansluitingen op de module?
A: De sense-aansluitingen (Sense C1, Sense C2E1, Sense E2) zijn bedoeld voor een nauwkeurige meting van de collector-emitter-aan-spanning en de schakelkarakteristieken. Door gebruik te maken van deze in Kelvin geschakelde sense-aansluitingen wordt de meting niet beïnvloed door de spanningsval over de hoogstroom-hoofdaansluitingen, waardoor een betrouwbare meting van de spanning van de IGBT-chip wordt verkregen.
