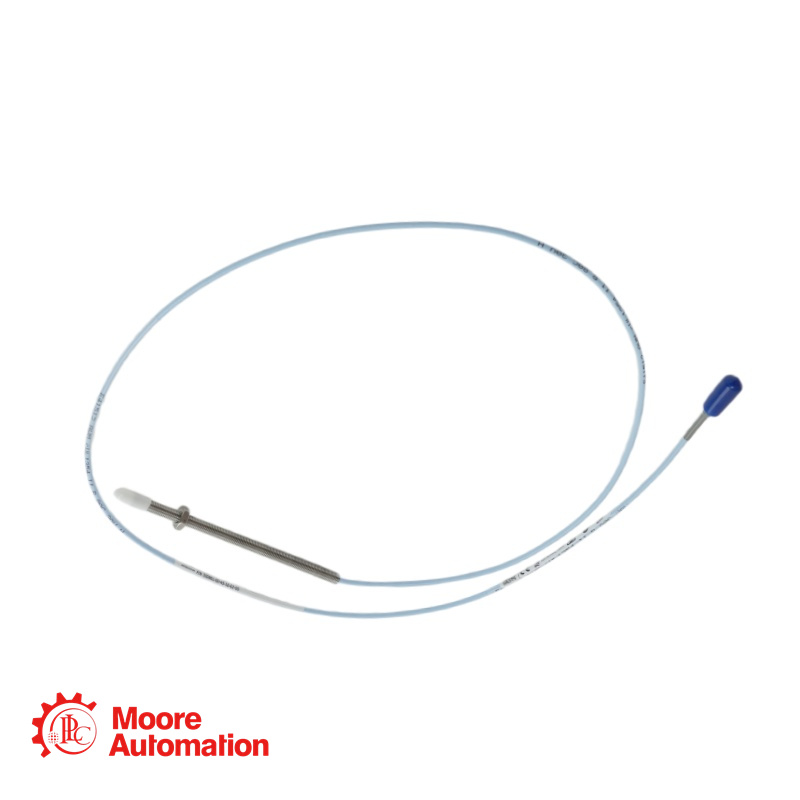

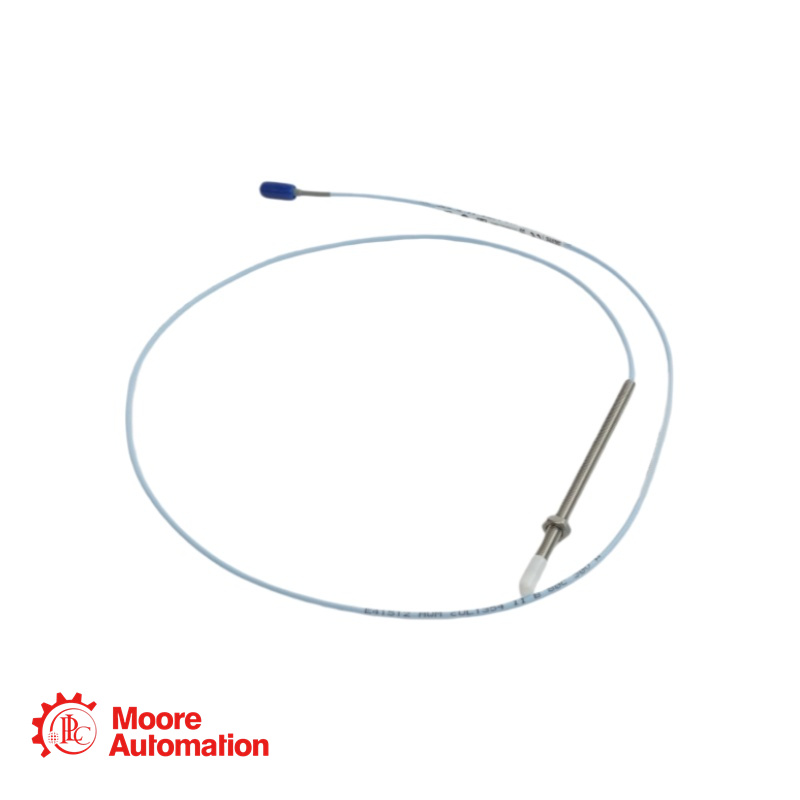

3300 NSv Proximity Probe 330901-00-10-02-00-02 – Bentley Nevada

Parameter

Specificatie

Modelnummer

330901-00-10-02-00-02

Merk / Serie

Bentley Nevada 3300 NSv nabijheidssensor

Sondetype

Standaard montage, 1/4-28 UNF-schroefdraad, zonder pantser

Onbetreden lengte (A)

00 – 0,0 inch (minimum: 0,0 inch / maximum: 9,2 inch, besteld in stappen van 0,1 inch)

Totale lengte van de behuizing (B)

10 – 1,0 inch (minimum: 0,8 inch / maximum: 9,9 inch, besteld in stappen van 0,1 inch)

Totale kabellengte (C)

02 – 1,0 meter (39 inch)

Connector- en kabeloptie (D)

00 – Standaardkabel met ClickLoc-connector (geen connectorbeschermer)

Optie voor goedkeuring door het agentschap (E)

02 – Niet vereist (niet goedgekeurd)

Draadmaat

1/4-28 UNF-2A

Materiaal van de sondepunt

Polyfenyleensulfide (PPS)

Materiaal van de sondebehuizing

AISI 304 roestvrij staal

Kabeltype

75 Ω coaxiaal, FEP-geïsoleerd

Connectortype

Verguld messing ClickLoc (miniatuur coaxiaal)

Bedrijfstemperatuur (sonde)

-52°C tot +177°C (-62°F tot +351°F)

Maximale treksterkte

220 N (50 lb) bij de sondebehuizing naar de kabel

Aanbevolen koppel

Vingervast (max. 0,56 N·m / 5 in·lb)

Minimale buigradius

25,4 mm (1,0 inch)

Systeemcompatibiliteit

3300 XL NSv Proximitor-sensor en 3300 NSv-verlengkabels

Wat betekent het onderdeelnummer 330901-00-10-02-00-02?

Dit is een standaard 3300 NSv-sonde. Elk segment definieert een specifieke optie:
330901: Basismodel – 1/4-28 UNF-schroefdraad, zonder pantser
00: Onbewerkte lengte = 0,0 inch
10: Totale lengte van de behuizing = 1,0 inch
02: Totale kabellengte = 1,0 meter
00: Connectoroptie – standaardkabel met ClickLoc-connector (geen connectorbeschermer)
02: Goedkeuring van de instantie – niet vereist (niet goedgekeurd)

Wat is het verschil tussen NSV-sondes met standaardmontage en NSV-sondes met omgekeerde montage?

Standaard montageprobes (330901–330910) zijn ontworpen voor conventionele montage door de machinebehuizing, waarbij de kabel van het doel af wijst. Omgekeerde montageprobes (330906, 330907) zijn ontworpen voor installaties waarbij de probe vanaf de andere kant moet worden ingebracht, met de kabel naar het doel toe gericht. Omgekeerde montageprobes zijn niet verkrijgbaar met pantsering of connectorbescherming.

Kan deze probe gebruikt worden met bestaande 3300 RAM-systemen?

Ja. De 3300 NSv-sonde en verlengkabels zijn mechanisch en elektrisch compatibel en uitwisselbaar met de eerdere 3300 RAM-nabijheidssonde en verlengkabel van Bently Nevada. Voor een complete systeemupgrade dient de Proximitor®-sensor ook te worden vervangen door de 3300 XL NSv-versie.

Wat is de aanbevolen spleetbreedte voor deze sonde?

Bij gebruik met een 3300 XL NSv Proximitor®-sensor en een geschikte verlengkabel is de aanbevolen spleetafstand 1,0 mm (40 mils), waarmee de sonde in het midden van het lineaire bereik van 1,5 mm (60 mils) wordt geplaatst.

Wat is de maximale schroefdraadlengte voor een 1/4-28 sonde?

De aanbevolen maximale inschroeflengte is 0,375 inch (1,5 keer de nominale schroefdraaddiameter). Overschrijding hiervan kan leiden tot vastlopen tijdens de installatie.
