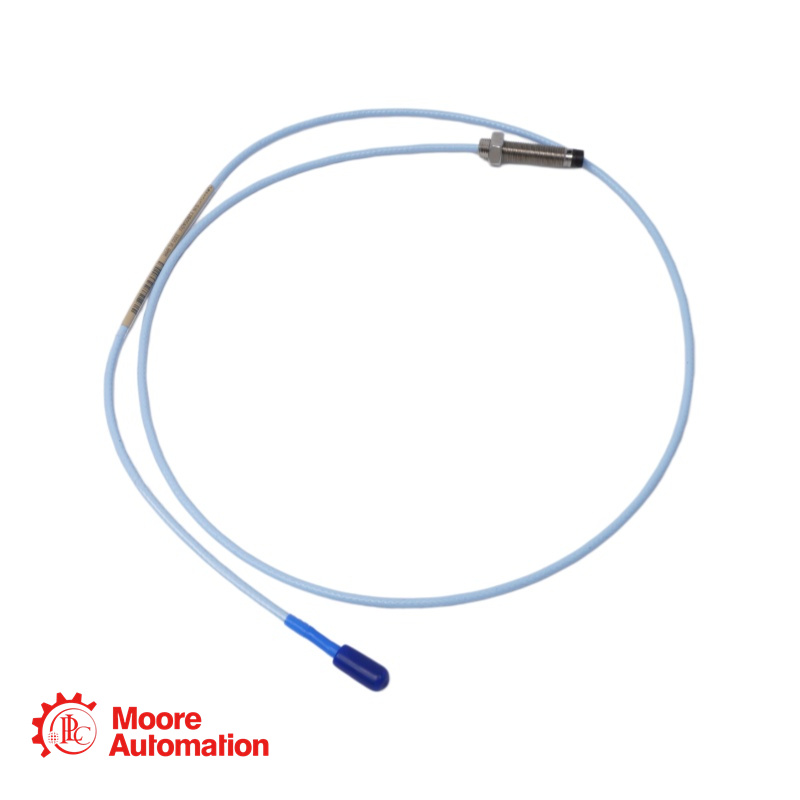

330101-00-16-10-11-RU NSv-sonde

De 330101-00-16-10-11-RU is een standaard naderingssensor uit de 3300 XL 8 mm-serie. Deze is ontworpen voor trillings- en positiemetingen in roterende machines zoals machines met vloeistoffilmlagers, compressoren, pompen en turbines.

Deze sensor heeft een 3/8-24 UNF-schroefdraad en maakt deel uit van het 3300 XL 8 mm Proximity Transducer System, dat geavanceerde prestaties levert in wervelstroom-nabijheidssensorsystemen. Het systeem voldoet volledig aan de API 670-norm van het American Petroleum Institute voor mechanische configuratie, lineair bereik, nauwkeurigheid en temperatuurstabiliteit.

De optie "-RU" voor goedkeuring door het agentschap geeft aan dat deze sonde gecertificeerd is voor gebruik in Rusland met de vereiste goedkeuringen voor explosiegevaarlijke omgevingen (doorgaans EAC of andere Russische certificeringsnormen).

330101-00-16-10-11-RU DETAILS

Onderdeelnummer: 330101-00-16-10-11-RU
Basismodel: 330101 - 3300 XL 8 mm sonde, standaard montage, 3/8-24 UNF schroefdraad, onbewapend
Lengte zonder schroefdraad (AA):00: 0,0 inch
Totale kastlengte (BB):16: 1,6 inch
Totale kabellengte (CC):10: 1,0 meter (3,3 voet)
Connector- en kabeltype (DD):11: Miniatuur coaxiale ClickLoc™-connector met connectorbeschermer, FluidLoc-kabel
Goedkeuring door agentschap (EE):RU: Rusland-specifieke goedkeuring (EAC / EAC Ex)
Schroefdraadtype: 3/8-24 UNF
Pantser: Zonder pantser
Montagemethode: Standaard montage aan de voorzijde
Lineair bereik: 2,0 mm (80 mils), van ongeveer 0,25 tot 2,3 mm (10 tot 90 mils) vanaf het doel (-1 tot -17 Vdc)
Aanbevolen spleetinstelling: 1,27 mm (50 mils) [ongeveer -9 Vdc] voor radiale trillingen
Gemiddelde schaalfactor: 7,87 V/mm (200 mV/mil)
Meetkabel: 75 Ω triaxiaal, FEP-geïsoleerd, met FluidLoc-constructie
Temperatuurbereik (bedrijfstemperatuur): -35°C tot +120°C (-31°F tot +248°F) standaard
Temperatuurbereik (opslag): -51°C tot +177°C (-60°F tot +350°F)

330101-00-16-10-11-RU

Veelgestelde vragen (FAQ)

Q: Wat betekent de "-RU" goedkeuringscode voor agentschappen?
A: De code "-RU" geeft aan dat deze sonde gecertificeerd is voor gebruik in Rusland met de vereiste goedkeuringen voor explosiegevaarlijke omgevingen. Deze omvatten doorgaans EAC- (Eurasian Conformity) en EAC Ex-certificeringen voor gebruik in potentieel explosieve atmosferen.

Q: Wat is het doel van de FluidLoc-kabel (optie "11")?
A: De FluidLoc-kabel is ontworpen om te voorkomen dat olie en andere vloeistoffen via de binnenkant van de kabel uit de machine lekken. Dit is belangrijk in toepassingen waarbij de kabel door een machinebehuizing loopt en procesvloeistoffen moeten worden ingesloten om lekkage te voorkomen.

Q: Wat is het doel van de connectorbeschermer?
A: De connectorbeschermer zorgt voor een goede afdichting van het aansluitpunt tussen de meetsonde en de verlengkabel. Het voorkomt dat vocht, olie en andere verontreinigingen de ClickLoc™-connector binnendringen, wat anders de signaalkwaliteit zou kunnen aantasten en meetfouten zou kunnen veroorzaken.

Q: Wat is de juiste spleetafstandinstelling voor deze sonde?
A: Voor radiale trillingsmetingen is de aanbevolen spleetafstand 1,27 mm (50 mils), wat overeenkomt met een uitgangsspanning van ongeveer -9 Vdc. Hiermee bevindt de meetsonde zich in het midden van het lineaire bereik van 2,0 mm (80 mil).

Q: Wat is de minimaal aanbevolen asdiameter voor radiale trillingsmetingen?
A: De aanbevolen minimale asdiameter is 76,2 mm (3 inch). Metingen aan kleinere assen zullen over het algemeen een verandering in de schaalfactor tot gevolg hebben.

Q: Welk type connector gebruikt deze sonde?
A: Het maakt gebruik van een verguld messing ClickLoc™ miniatuur coaxiale connector. Deze connector klikt vast wanneer hij met de hand wordt aangedraaid, waardoor losraken door trillingen wordt voorkomen.
