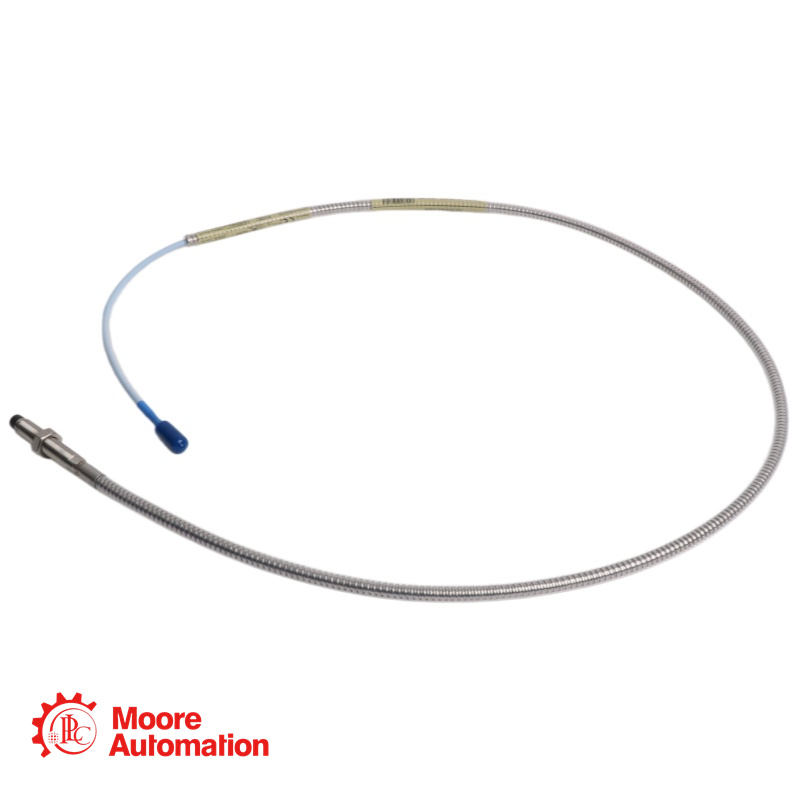

3300 XL 8 mm sonde, 3/8-24 UNF schroefdraad, met beschermkap
Merk :
Bently NevadaOnderdeel nummer :
330102-00-20-05-02-00Gewicht :
0.05 kgDimensie :
1.5x1.3x65cmLand van herkomst :
USAHS-code :
8537101190Beschrijving :
Proximity Probe
330102-00-20-05-02-00 De 330102-00-20-05-02-00 is een standaard naderingssensor uit de Bently Nevada 3300 XL 8 mm-serie. Het is een contactloze wervelstroomsensor, ontworpen voor het meten van asvibraties, axiale (stuwkracht)positie, Keyphasor-referentie en snelheid in roterende machines.
Deze sensor maakt deel uit van het 3300 XL 8 mm Proximity Transducer System, dat volledig voldoet aan de API 670-norm van het American Petroleum Institute voor mechanische configuratie, lineair bereik, nauwkeurigheid en temperatuurstabiliteit.
De sonde heeft een robuuste roestvrijstalen behuizing en een PPS-punt (polyfenyleensulfide), wat duurzaamheid garandeert in zware industriële omgevingen. De aanduiding "-00" geeft aan dat deze specifieke sonde geen certificering voor explosiegevaarlijke omgevingen heeft.
Specificaties: 330102-00-20-05-02-00 Onderdeelnummer-AA-BB-CC-DD-EE | |
Parameter | Specificatie |
Basismodel | 330102 |
Sondetype | 3300 XL 8 mm sonde, 3/8-24 UNF schroefdraad, met beschermkap |
Lengte zonder schroefdraad (Optie A) | 0,0 inch |
Totale lengte van de behuizing (optie B) | 2,0 inch |
Totale lengte (Optie C) | 0,5 meter (1,6 voet) |
Connector- en kabeltype (optie D) | 02: Miniatuur coaxiale ClickLoc-connector, standaardkabel |
Goedkeuring door het agentschap (Optie E) | 00: Niet vereist |
Elektrische specificaties Parameter Specificatie Draadtype 1/4-28 UNF Pantser Zonder pantser Montagewijze Standaard voorwaartse montage Lineair bereik 2,0 mm (80 mils), op een afstand van ongeveer 0,25 tot 2,3 mm (10 tot 90 mils) van het doel. Uitgangsspanningsbereik -1 VDC tot -17 VDC (komt overeen met het lineaire bereik) Incrementele schaalfactor (ISF) 7,87 V/mm (200 mV/mil) ±5% (voor systemen van 1-5 m) Frequentierespons 0 tot 10 kHz (+0, -3 dB) Materiaal van de sondepunt Polyfenyleensulfide (PPS) Materiaal van de sondebehuizing AISI 303 of 304 roestvrij staal sondekabel 75 Ω triaxiaal, FEP-geïsoleerd Connectortype Verguld messing ClickLoc™ miniatuur coaxiaal Temperatuurbereik (bedrijfstemperatuur) -35°C tot +120°C (-31°F tot +248°F) standaard Temperatuurbereik (opslag) -51°C tot +177°C (-60°F tot +350°F)
330905-00-09-10-02-00 FAQ
V: Wat is de juiste spleetinstelling voor deze sonde?
A: Voor radiale trillingsmetingen is de aanbevolen spleetafstand 1,27 mm (50 mils), wat overeenkomt met een uitgangsspanning van ongeveer -9 Vdc. Hiermee bevindt de meetsonde zich in het midden van het lineaire bereik van 2,0 mm (80 mil).
V: Wat is de maximale inschroeflengte voor een 1/4-28 schroefdraad?
A: De maximaal aanbevolen schroefdraadlengte is 0,375 inch. Het overschrijden van deze lengte kan leiden tot vastlopen tijdens de installatie. Bij het boren en tappen van een montagegat voor een 1/4-28 sonde wordt een tapboor nr. 3 of groter aanbevolen.
V: Is deze sonde gecertificeerd voor gebruik in explosiegevaarlijke omgevingen?
A: Nee. De optie "-00" voor goedkeuring door instanties geeft aan dat deze specifieke sonde geen goedkeuringen voor gevaarlijke omgevingen heeft. Voor toepassingen in gevaarlijke omgevingen is een versie met de optie "-05" voor meerdere goedkeuringen vereist.
V: Wat is de totale kabellengte van deze sonde?
A: De totale kabellengte is 0,5 meter (1,6 voet), zoals aangegeven bij optie "05".
V: Wat is het maximaal aanbevolen aanhaalmoment voor het installeren van deze sensor?
A: Het maximaal aanbevolen aanhaalmoment voor standaard naar voren gemonteerde meetprobes is 11,2 N·m (100 in·lb). De eerste drie schroefdraadgangen mogen slechts met een koppel van 7,5 N·m (66 in·lb) worden vastgedraaid. Overschrijding van deze waarden kan de meetprobe beschadigen.
