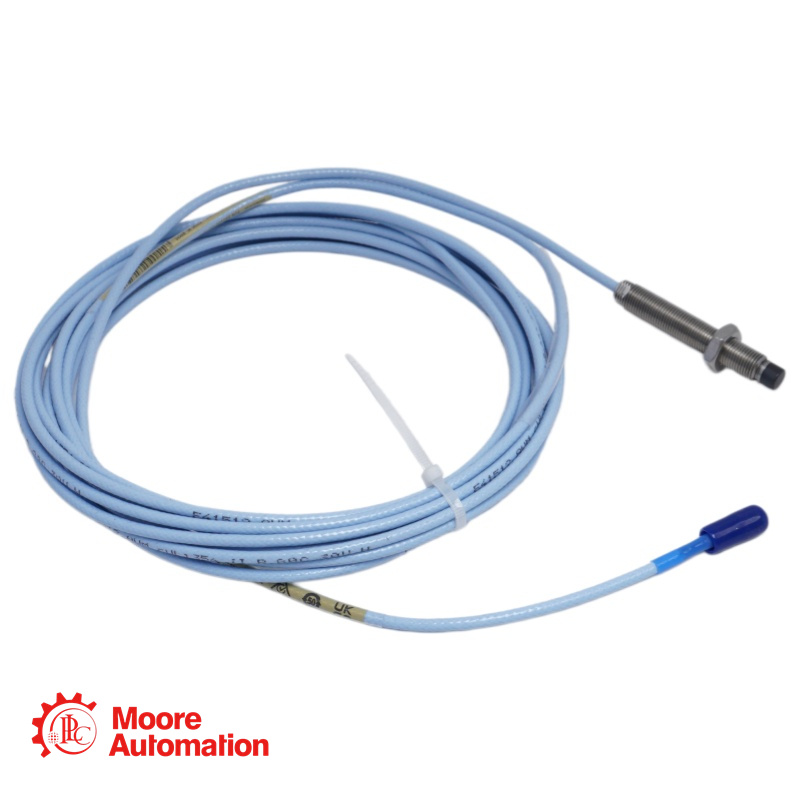

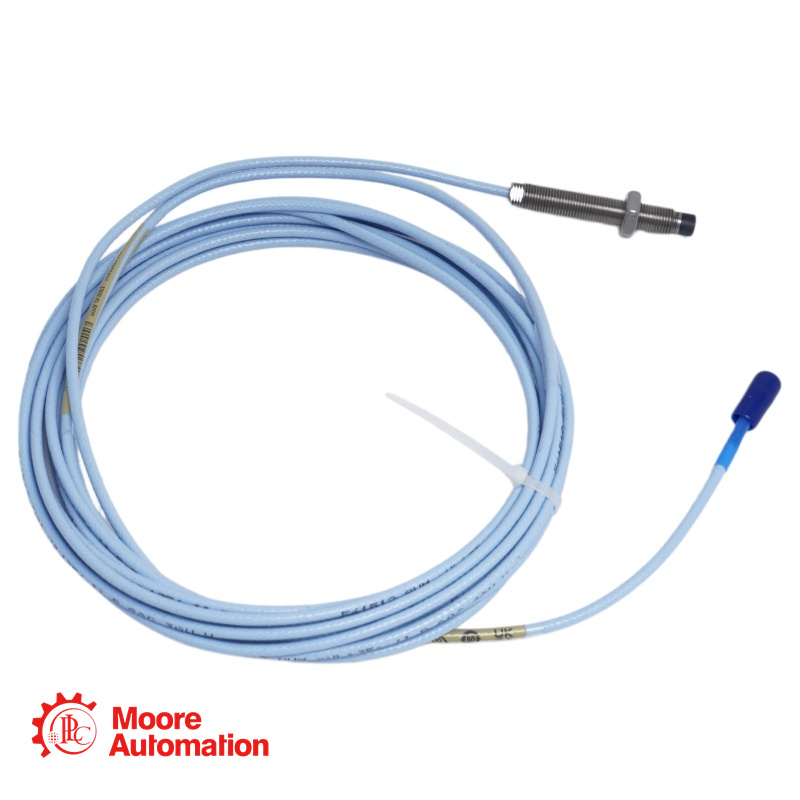

330103-00-06-50-02-RU NSv-sonde

De 330103-00-06-50-02-RU is een standaard naderingssensor uit de 3300 XL 8 mm-serie. Deze is ontworpen voor trillings- en positiemetingen in roterende machines zoals machines met vloeistoffilmlagers, compressoren, pompen en turbines.

Deze sensor heeft een 3/8-24 UNF-schroefdraad en maakt deel uit van het 3300 XL 8 mm Proximity Transducer System, dat geavanceerde prestaties levert in wervelstroom-nabijheidssensorsystemen. Het systeem voldoet volledig aan de API 670-norm van het American Petroleum Institute voor mechanische configuratie, lineair bereik, nauwkeurigheid en temperatuurstabiliteit.

De optie "-RU" voor goedkeuring door het agentschap geeft aan dat deze sonde gecertificeerd is voor gebruik in Rusland met de vereiste goedkeuringen voor explosiegevaarlijke omgevingen (doorgaans EAC of andere Russische certificeringsnormen).

330103-00-06-50-02-RU DETAILS

Onderdeelnummer: 330103-00-06-50-02-RU
Basismodel: 330103 - 3300 XL 8 mm sonde, standaard montage, 3/8-24 UNF schroefdraad, onbewapend
Lengte zonder schroefdraad (AA):00: 0,0 inch
Totale kastlengte (BB):06: 0,6 inch
Totale kabellengte (CC):50: 5,0 meter (16,4 voet)
Connector- en kabeltype (DD): 02: Miniatuur coaxiale ClickLoc™-connector, standaardkabel
Goedkeuring door agentschap (EE):RU: Rusland-specifieke goedkeuring (EAC / EAC Ex)
Schroefdraadtype: 3/8-24 UNF
Pantser: Zonder pantser
Montagemethode: Standaard montage aan de voorzijde
Lineair bereik: 2,0 mm (80 mils), van ongeveer 0,25 tot 2,3 mm (10 tot 90 mils) vanaf het doel (-1 tot -17 Vdc)
Aanbevolen spleetinstelling: 1,27 mm (50 mils) [ongeveer -9 Vdc] voor radiale trillingen
Gemiddelde schaalfactor: 7,87 V/mm (200 mV/mil)
Incrementele schaalfactor (ISF): 7,87 V/mm (200 mV/mil) ±5% voor een systeem van 5 m over een temperatuurbereik van 0 °C tot +45 °C
Meetkabel: 75 Ω triaxiaal, FEP-geïsoleerd
Temperatuurbereik (bedrijfstemperatuur): -35°C tot +120°C (-31°F tot +248°F) standaard
Temperatuurbereik (opslag): -51°C tot +177°C (-60°F tot +350°F)

330103-00-06-50-02-RU

Veelgestelde vragen (FAQ)

Q: Wat betekent de "-RU" goedkeuringscode voor agentschappen?
A: De code "-RU" geeft aan dat deze sonde gecertificeerd is voor gebruik in Rusland met de vereiste goedkeuringen voor explosiegevaarlijke omgevingen. Deze omvatten doorgaans EAC- (Eurasian Conformity) en EAC Ex-certificeringen voor gebruik in potentieel explosieve atmosferen.

Q: Wat is de totale kabellengte van deze meetsonde?
A: De totale kabellengte bedraagt ​​5,0 meter (16,4 voet), zoals aangegeven bij de optie "50".

Q: Wat is de juiste spleetafstandinstelling voor deze sonde?
A: Voor radiale trillingsmetingen is de aanbevolen spleetafstand 1,27 mm (50 mils), wat overeenkomt met een uitgangsspanning van ongeveer -9 Vdc. Hiermee bevindt de meetsonde zich in het midden van het lineaire bereik van 2,0 mm (80 mil).

Q: Wat is de maximale inschroeflengte voor een 3/8-24 schroefdraad?
A: De maximaal aanbevolen schroefdraadlengte is 0,563 inch. Een langere schroefdraad kan tijdens de installatie vastlopen.

Q: Wat is de minimaal aanbevolen asdiameter voor radiale trillingsmetingen?
A: De aanbevolen minimale asdiameter is 76,2 mm (3 inch). Metingen aan kleinere assen zullen over het algemeen een verandering in de schaalfactor tot gevolg hebben.

Q: Wat is de totale lengte van de behuizing van deze sonde?
A: De totale lengte van de behuizing is 0,6 inch, zoals aangegeven door de optie "06".
