330103-00-07-05-01-05 Bentley Nevada Nabijheidssonde

330103-00-07-05-01-05 Companion Slot Kabel

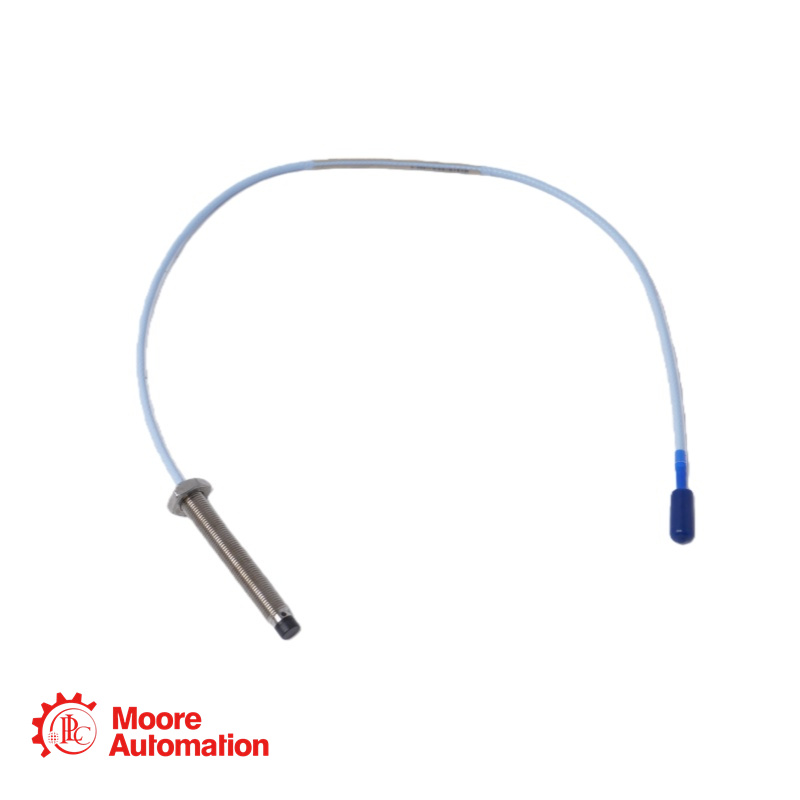

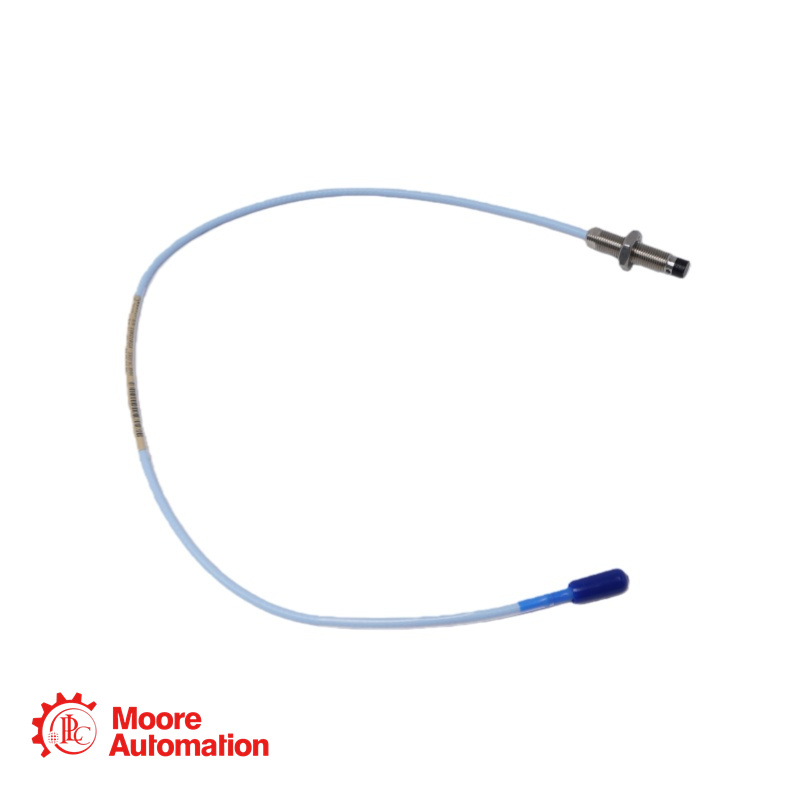

3300 XL 8 mm sonde, M10X1 metrische schroefdraad, zonder pantser, 0,0 mm lengte zonder schroefdraad, 70 mm behuizingslengte, 5,0 m kabel met miniatuur coaxiale ClickLoc-connector met connectorbeschermer, standaard FEP-kabel, CSA/ATEX/IECEx multi-goedkeuringen.

330103-00-07-05-01-05 Specificaties

Basismodel: 330103 3300 XL 8 mm sonde, M10X1 schroefdraad, zonder beschermkap
A: Lengte zonder schroefdraad: 00 0 mm (minimum; moet minstens 20 mm korter zijn dan de lengte van de behuizing)
B: Totale lengte van de behuizing: 07 70 mm (metrische maataanduiding: 0,7 × 10 mm = 70 mm)
C: Totale kabellengte: 05 5,0 meter (16,4 voet) — ontworpen voor 5 m Proximitor Sensor-systemen
D: Connector- en kabeltype: 01 Miniatuur coaxiale ClickLoc-connector met connectorbeschermer, standaardkabel
E: Goedkeuring door agentschap: 05 CSA-, ATEX- en IECEx-goedkeuringen
Lengte zonder schroefdraad: 0 mm (minimaal toelaatbaar)
Totale kastlengte: 70 mm
Totale kabellengte: 5,0 meter (16,4 voet)
Kabeltype: 75 Ω triaxiaal, FEP-geïsoleerd, standaardkabel

330103-00-07-05-01-05 Veelgestelde vragen

V: Met welke systeemlengte van de nabijheidssensor is deze sensor compatibel?
A: Dit is een 5,0 meter lange meetsonde (code "05"), die speciaal is ontworpen voor gebruik met de 5,0 meter lange nabijheidssensor (onderdeelnummer 330180-50, 51 of 52). De lengte van de meetsondekabel plus de lengte van de verlengkabel moet gelijk zijn aan de totale lengte van het nabijheidssensorsysteem. Voor een systeem van 5 meter is doorgaans geen verlengkabel nodig.

V: Is deze sonde uitwisselbaar met eerdere sondes uit de niet-XL 3300-serie?
A: Ja. De 3300 XL 8 mm-sonde is achterwaarts compatibel en volledig uitwisselbaar met niet-XL 3300-serie 5 mm- en 8 mm-componenten, zowel elektrisch als mechanisch. Het combineren van XL- en niet-XL-componenten beperkt echter de systeemprestaties tot de specificaties van de niet-XL-componenten.

V: Wat is de functie van het achtervoegsel "-05"?
A: De "-05" op positie E geeft aan dat de sonde CSA-, ATEX- en IECEx-goedkeuringen voor explosiegevaarlijke omgevingen heeft, waardoor deze geschikt is voor installatie in explosiegevaarlijke omgevingen (zone 0/1/2) wanneer deze wordt geïnstalleerd volgens de juiste intrinsiek veilige of niet-ontvlambare bedradingsschema's (141092 of 140979).
