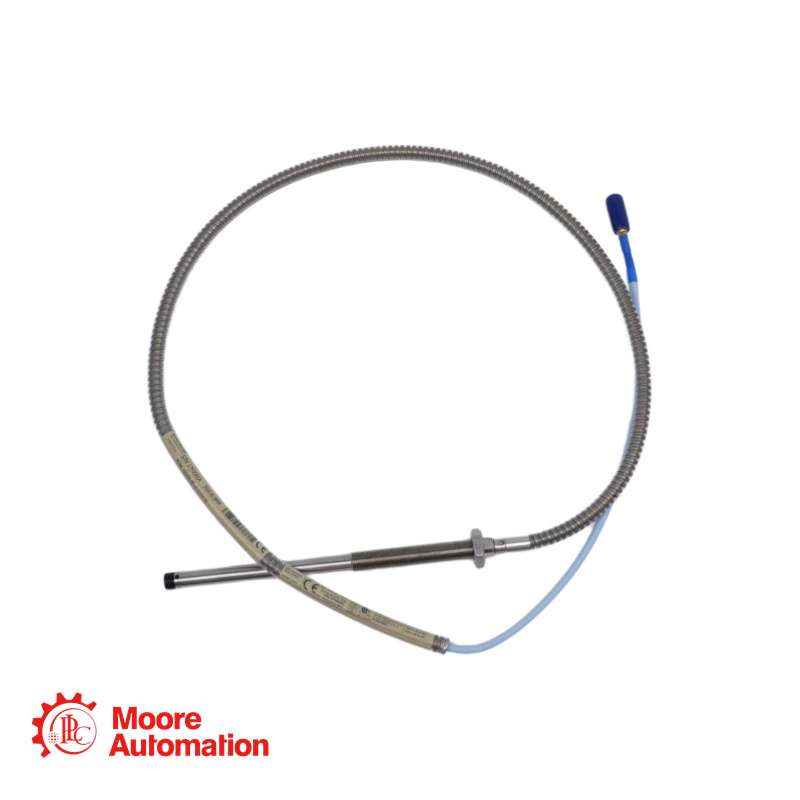

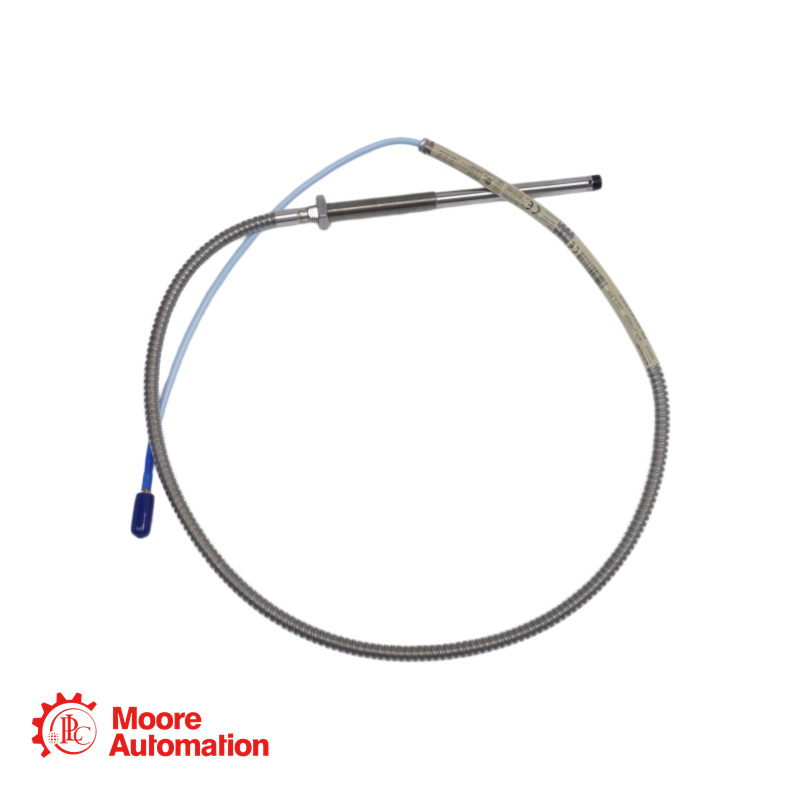

De 330104-08-15-05-01-05 is een 3300 XL 8 mm nabijheidssensor met M10 x 1 schroefdraad en beschermkap. Deze maakt deel uit van het 3300 XL 8 mm nabijheidssensorsysteem.
Merk :
Bently NevadaOnderdeel nummer :
330104-08-15-05-01-05Gewicht :
0.2 kgDimensie :
32x30x2cmLand van herkomst :
USAHS-code :
8537101190Beschrijving :
Proximity Probe
330104-08-15-05-01-05 In één oogopslag De 330104-08-15-05-01-05 is een 3300 XL 8 mm naderingssonde met M10 x 1 schroefdraad en een beschermende behuizing. Deze sonde maakt deel uit van het 3300 XL 8 mm naderingssensorsysteem, dat een uitgangsspanning levert die evenredig is met de afstand tussen de sondepunt en een geleidend oppervlak voor het meten van statische (positie) en dynamische (trilling) waarden. Deze specifieke sonde is ontworpen voor gebruik met een 3300 XL naderingssensor en een verlengkabel. Merk Bentley Nevada Oorsprong VS Productfamilie 3300 XL 8 mm nabijheidssensorsysteem Productlevenscyclus Actief product Nettogewicht 0,2 kg Voorwaarde Origineel Nieuw Garantie 12 maanden
330104-08-15-05-01-05 Specificatie
Parameter | Specificatie |
Basismodel | 330104 |
Sondetype | 3300 XL 8 mm naderingssonde, M10 x 1 draadhoofd, met pantser |
Lengte zonder schroefdraad (Optie A) | 80 mm (0,8) |
Totale lengte van de behuizing (optie B) | 150 mm (15) |
Totale lengte (Optie C) | 5,0 meter (16,4 voet) |
Connector- en kabeltype (optie D) | 01: Miniatuur coaxiale ClickLoc-connector met connectorbeschermer, standaardkabel |
Goedkeuring door het agentschap (Optie E) | 05: CSA-, ATEX- en IECEx-goedkeuringen |
Lineair bereik | 2 mm (80 mils) van ongeveer 0,25 tot 2,3 mm (10 tot 90 mils) |
Incrementele schaalfactor (ISF) | 7,87 V/mm (200 mV/mil) ± 6,5% inclusief verwisselbaarheidsfout over het lineaire bereik van 80 mil van 0°C tot +45°C (+32°F tot +113°F) |
Nominale gelijkstroomweerstand van de meetsonde | 8,73 Ω ± 0,50 Ω (voor een sondelengte van 5,0 meter) |
Aanbevolen spleetinstelling voor radiale trillingen | -9 Vdc [ongeveer 1,27 mm (50 mils)] |
▶De belangrijkste toepassingen zijn trillings- en positiemetingen op machines met vloeistoffilm-lagers, evenals referentie- en snelheidsmetingen met Keyphasor-sensoren.
Deze specifieke sonde (met pantsering) wordt gebruikt in toepassingen waar de kabel extra bescherming nodig heeft.
De 8 mm-sonde wordt aanbevolen wanneer mogelijk, omdat deze optimale robuustheid biedt tegen fysieke beschadiging. De grotere diameter zorgt namelijk voor een sterkere behuizing en een dikkere inkapseling van de sondespoel.
Het wordt gebruikt met de 3300 XL Proximitor-sensor en een verlengkabel (bijvoorbeeld 330130 of 330190), waarbij de totale lengte van de sensor en de verlengkabel overeenkomt met de totale lengte van de Proximitor-sensor.
|
|
|
|
V: Is deze 330104-08-15-05-01-05-sonde uitwisselbaar met componenten uit de 3300-serie die niet tot de XL-serie behoren?
▶A: Ja, 3300 XL 8 mm-componenten zijn zowel elektrisch als fysiek uitwisselbaar met niet-XL 3300 5 mm- en 8 mm-componenten, mits de minimaal toegestane kabelbuigradius (25,4 mm / 1,0 inch) in acht wordt genomen.
V: Welk type 330104-08-15-05-01-05 kabel gebruikt deze sonde, en is deze gepantserd?
▶A: Deze meetsonde maakt gebruik van een standaard 75Ω triaxiale kabel met fluorethyleenpropyleen (FEP) isolatie. De kabel is tevens voorzien van een flexibele AISI 302 of 304 roestvrijstalen mantel met een FEP buitenlaag voor extra kabelbescherming.
V: Wat is de minimaal aanbevolen asdiameter voor gebruik met deze 330104-08-15-05-01-05 sonde?
▶A: De aanbevolen minimale asdiameter is 76,2 mm (3 inch). Radiale trillings- of positiemetingen op assen met een kleinere diameter kunnen de schaalfactor beïnvloeden.
V: Wat is de minimaal vereiste doelgrootte voor deze 330104-08-15-05-01-05 probe?
▶A: De minimale diameter van het doelwit is 15,2 mm (0,6 inch) voor een plat doelwit.
V: Wat is de maximale treksterkte die deze 330104-08-15-05-01-05 sonde kan weerstaan?
▶A: De maximaal toegestane treksterkte is 330 N (75 lbf) van de behuizing van de sonde tot aan de sondekabel.
