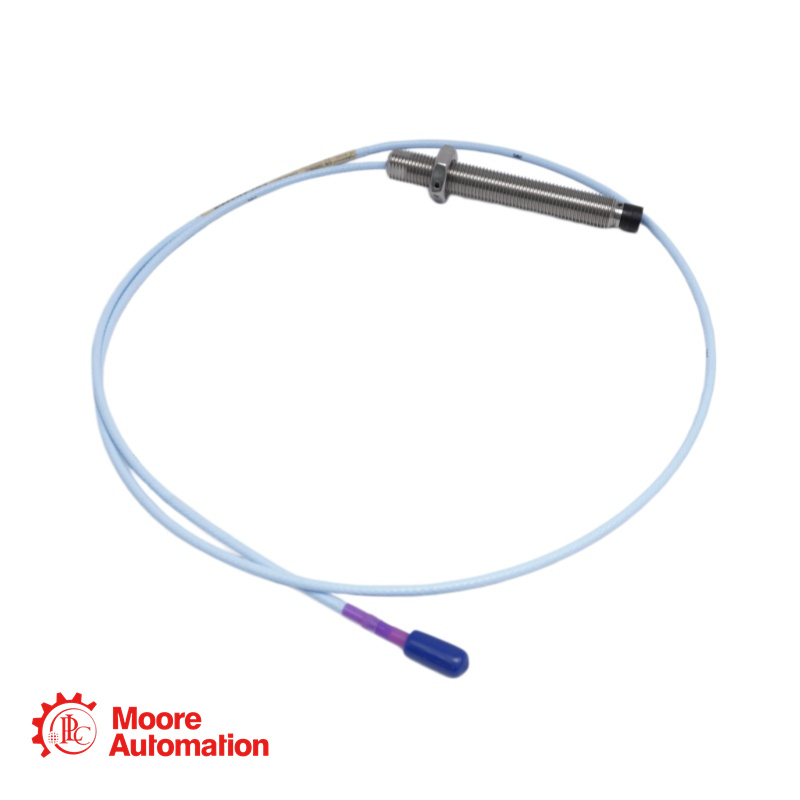

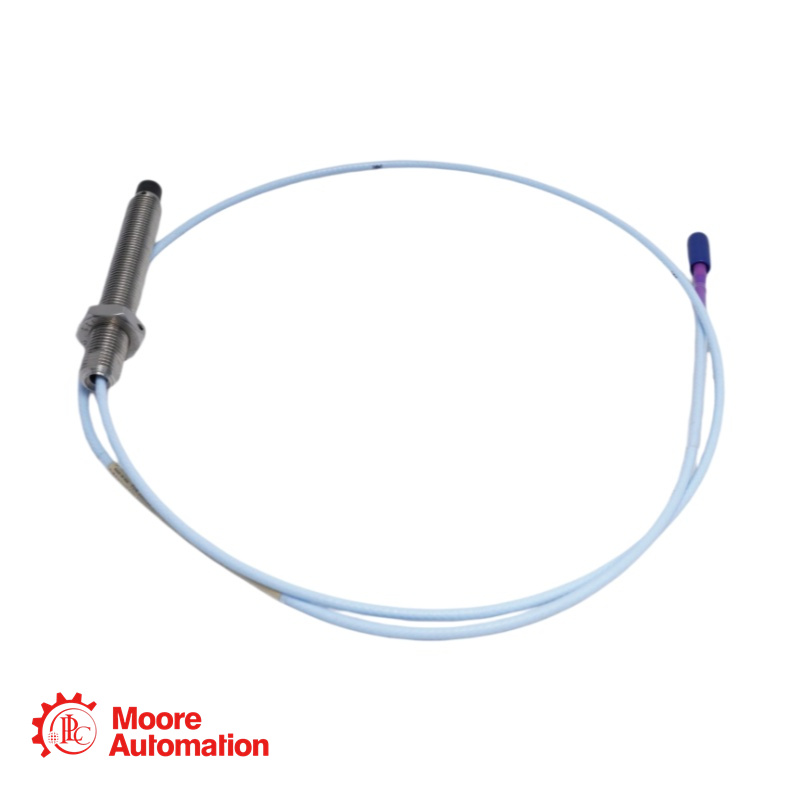

330703-000-150-10-11-05 NSv-sonde

De 330703-000-150-10-11-05 is een standaard naderingssensor uit de 3300 XL 11 mm-serie. Deze is ontworpen voor contactloze trillings- en verplaatsingsmetingen op machines met vloeistoffilm-lagers waar een groter lineair bereik vereist is.

De grote punt van 11 mm biedt een lineair bereik van 4,0 mm (160 mil), wat het dubbele is van het standaard 3300 XL-systeem met 8 mm. Dit maakt het ideaal voor toepassingen zoals axiale (stuwkracht)positiebepaling, differentiële expansiebewaking op stoomturbines en stangpositiebepaling op zuigercompressoren.

330703-000-150-10-11-05 DETAILS

Onderdeelnummer: 330703-000-150-10-11-05
Basismodel: 330703 - 3300 XL 11 mm sonde, standaard montage, M14 x 1,5 schroefdraad, onbewapend
Lengte zonder schroefdraad (AA):000: 0 mm
Totale kastlengte (BB):150: 150 mm (5,9 inch)
Totale kabellengte (CC):10: 1,0 meter (3,3 voet)
Connector- en kabeltype (DD):11: Miniatuur coaxiale ClickLoc™-connector met connectorbeschermer, FluidLoc-kabel
Agentschapsgoedkeuring (EE):05: Meerdere goedkeuringen (CSA, ATEX, IECEx)
Schroefdraadtype: M14 x 1,5 metrisch
Pantser: Zonder pantser
Montagemethode: Standaard montage aan de voorzijde
Lineair bereik: 4,0 mm (160 mils)
Gemiddelde schaalfactor: 3,94 V/mm (100 mV/mil)
Frequentiebereik: 0 tot 8 kHz (typisch)
Meetkabel: 75 Ω triaxiaal, FEP-geïsoleerd, met FluidLoc-constructie
Temperatuurbereik (in bedrijf): -52°C tot +177°C (-62°F tot +350°F)
Temperatuurbereik (opslag): -52°C tot +177°C (-62°F tot +350°F)

330703-000-150-10-11-05

Veelgestelde vragen (FAQ)

Q: Wat is de voornaamste toepassing voor de 3300 XL 11 mm-sonde?
A: De 11 mm-sonde is ontworpen voor toepassingen die een groter lineair bereik vereisen dan het 8 mm-systeem.

Q: Wat is de schaalverfactor voor deze sonde?
A: Het 3300 XL 11 mm-systeem heeft een gemiddelde schaalfactor van 3,94 V/mm (100 mV/mil), wat de helft is van de gevoeligheid van het 8 mm-systeem (7,87 V/mm).

Q: Wat is het lineaire bereik van deze sonde?
A: Het lineaire bereik is 4,0 mm (160 mils), beginnend op ongeveer 0,25 mm (10 mils) van het doel.

Q: Wat is het doel van de FluidLoc-kabel (optie "11")?
A: De FluidLoc-kabel is ontworpen om te voorkomen dat olie en andere vloeistoffen via de binnenkant van de kabel uit de machine lekken. Dit is cruciaal in toepassingen waarbij de kabel door een machinebehuizing loopt en procesvloeistoffen moeten worden ingesloten.

Q: Wat betekent de optie "-05" voor goedkeuring door het agentschap?
A: De optie "-05" geeft aan dat deze sonde meerdere goedkeuringen voor explosiegevaarlijke omgevingen heeft, waaronder CSA voor Noord-Amerika en ATEX en IECEx voor internationaal gebruik. De sonde is goedgekeurd voor gebruik in intrinsiek veilige (ia) en niet-ontvlambare (nA/ec) toepassingen.

Q: Wat is de juiste spleetafstandinstelling voor deze sonde?
A: Voor radiale trillingsmetingen is de aanbevolen spleetafstand doorgaans 2,5 mm (100 mils), waardoor de meetsonde zich in het midden van het lineaire bereik van 4,0 mm bevindt.
