Nabijheidssensor

330880-28-00-035-01-02:

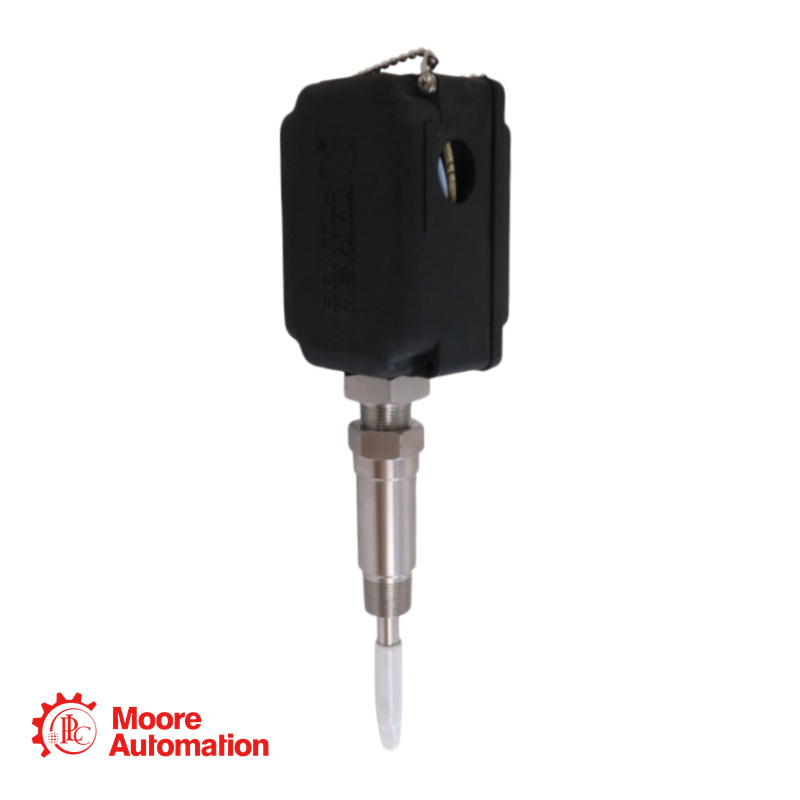

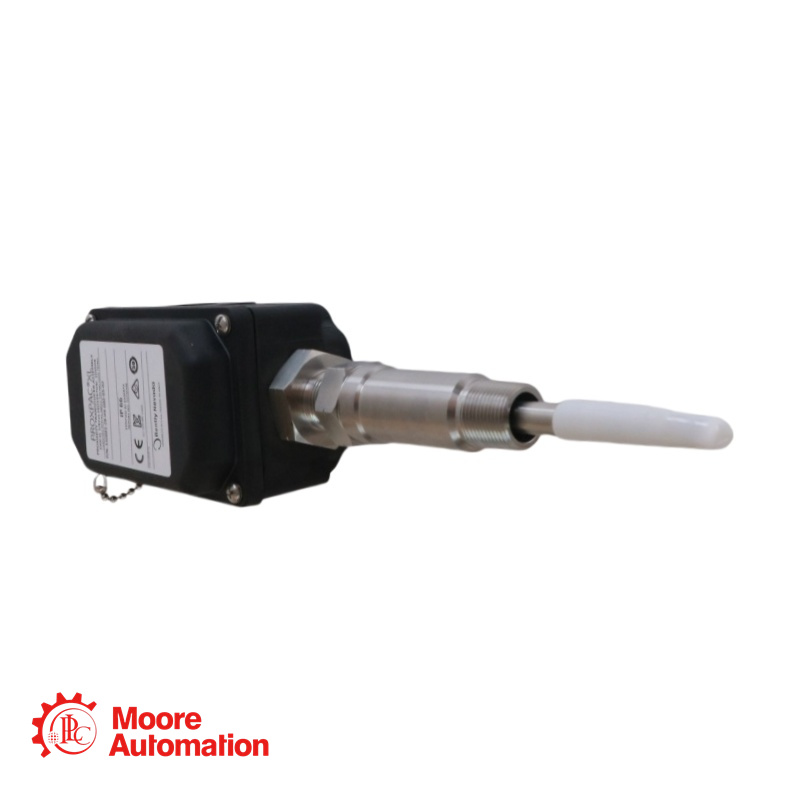

330880-28-00-035-01-02 is een PROXPAC XL Proximity Transducer Assembly (Engelse versie). Het is een zelfstandig naderingssensorsysteem dat een 3300 XL 8 mm-sonde (1,0 m kabel), een 3300 XL Proximitor-sensor en een behuizing integreert in één enkele PPS-eenheid. Het systeem heeft een sondehuls van 3,5 inch en is voorzien van een 3/4-14 NPT-buisfitting. Dit ontwerp maakt een externe verlengkabel en een aparte Proximitor-behuizing overbodig.

Parameters - 330880-28-00-035-01-02

Sondetype: 3300 XL 8 mm (omgekeerde montage, geïntegreerde kabel van 1,0 m)
Lengte van de meetkabel: 1,0 meter (vast, in de behuizing)
Nabijheidssensor: 3300 XL Nabijheidssensor (geïntegreerd in de behuizing)
Afstandsadapter: Geen
Indringdiepte van de sonde (lengte van de huls): 3,5 inch (89 mm)
Bevestigingsschroefdraad: 3/4-14 NPT

Toepassingsgebieden - 330880-28-00-035-01-02

Radiale trillingsmonitoring: Stoomturbines, gasturbines, centrifugaalcompressoren, pompen en generatoren.
Keyphasor (fase-referentie/snelheid) meting
Industriële regelgeving en milieu: Machinebeveiligingssystemen in de olie- en gas-, petrochemische en energieopwekkingsindustrie.

Belangrijke waarschuwingen - 330880-28-00-035-01-02

Zelfstandig systeem: De Proximitor-sensor is geïntegreerd in de behuizing. De 1,0 meter lange meetkabel is rechtstreeks op de Proximitor aangesloten, waardoor een verbinding tussen de sensor en een verlengkabel overbodig is. De veldbekabeling loopt rechtstreeks van de PROXPAC XL naar het bewakingssysteem.
Totale penetratielengte: De gecombineerde lengte (BB + CCC) is 7,8 inch (198 mm). Dit ligt onder de limiet van 12 inch (305 mm), dus er is geen extra hulssteun (onderdeelnummer 37948-01) nodig.
Opmerking bij de berekening van de sondepenetratie: De effectieve sondepenetratie in de machine is de som van de lengte van de afstandsadapter en de lengte van de huls. In dit model: 1,5" (afstandsadapter) + 6,3" (huls) = 7,8" totaal.
Geen verlengkabel nodig: De PROXPAC XL is uitsluitend geschikt voor systemen van 1,0 meter. Hij is niet compatibel met systemen van 5 of 9 meter. De totale systeemlengte, van de punt van de meetsonde tot de Proximitor, is vastgesteld op 1,0 meter.
Aansluitingsoptie: Optie DD = 00 bevat geen aansluitstukken voor leidingen — er worden alleen twee pluggen en twee ringen meegeleverd om ongebruikte poorten van de behuizing af te dichten.
