Nabijheidssensor

330880-28-15-063-00-02:

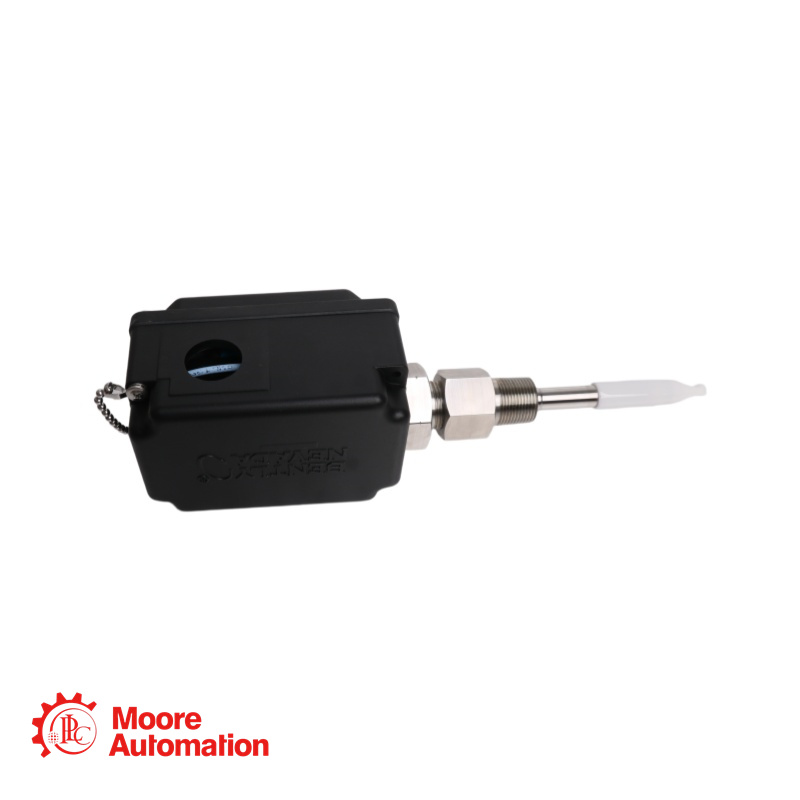

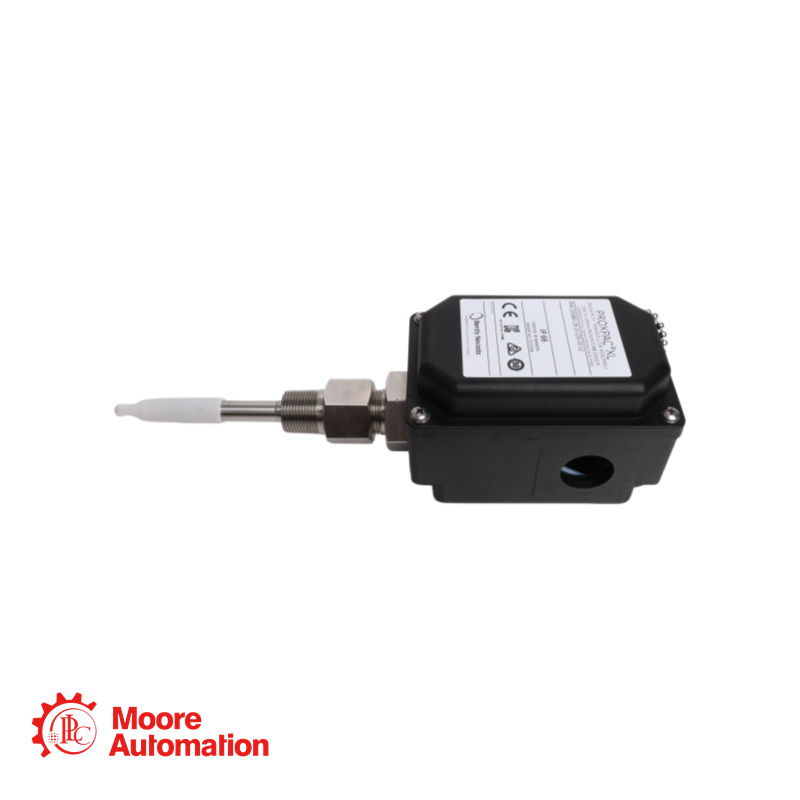

330880-28-15-063-00-02 Dit is een PROXPAC XL nabijheidssensor-assemblage. Het is een zelfstandig nabijheidssensorsysteem dat een 3300 XL 8 mm-sonde (1,0 m kabel), een 3300 XL-nabijheidssensor en een behuizing in één PPS-assemblage integreert. Het omvat een 1,5-inch afstandsadapter en een 6,3-inch sondehuls. Dit ontwerp elimineert de noodzaak voor een externe verlengkabel en een aparte behuizing voor de nabijheidssensor.

Parameters - 330880-28-15-063-00-02

Sondetype: 3300 XL 8 mm (omgekeerde montage, geïntegreerde kabel van 1,0 m)
Lengte van de meetkabel: 1,0 meter (vast, in de behuizing)
Nabijheidssensor: 3300 XL Nabijheidssensor (geïntegreerd in de behuizing)
Afstandsadapter: 1,5 inch (38 mm)
Indringdiepte van de sonde (lengte van de huls): 6,3 inch (160 mm)
Totale penetratie (BB + CCC): 7,8 inch (198 mm)
Bevestigingsschroefdraad: 3/4-14 NPT

Toepassingsgebieden - 330880-28-15-063-00-02

Radiale trillingsmonitoring: Stoomturbines, gasturbines, centrifugaalcompressoren, pompen en generatoren.
Keyphasor (fase-referentie/snelheid) meting
Industriële regelgeving en milieu: Machinebeveiligingssystemen in de olie- en gas-, petrochemische en energieopwekkingsindustrie.

Belangrijke waarschuwingen - 330880-28-15-063-00-02

Zelfstandig systeem: De Proximitor-sensor is geïntegreerd in de behuizing. De 1,0 meter lange meetkabel is rechtstreeks op de Proximitor aangesloten, waardoor een verbinding tussen de sensor en een verlengkabel overbodig is. De veldbekabeling loopt rechtstreeks van de PROXPAC XL naar het bewakingssysteem.
Totale penetratielengte: De gecombineerde lengte (BB + CCC) is 7,8 inch (198 mm). Dit ligt onder de limiet van 12 inch (305 mm), dus er is geen extra hulssteun (onderdeelnummer 37948-01) nodig.
Opmerking bij de berekening van de sondepenetratie: De effectieve sondepenetratie in de machine is de som van de lengte van de afstandsadapter en de lengte van de huls. In dit model: 1,5" (afstandsadapter) + 6,3" (huls) = 7,8" totaal.
Geen verlengkabel nodig: De PROXPAC XL is uitsluitend geschikt voor systemen van 1,0 meter. Hij is niet compatibel met systemen van 5 of 9 meter. De totale systeemlengte, van de punt van de meetsonde tot de Proximitor, is vastgesteld op 1,0 meter.
Aansluitingsoptie: Optie DD = 00 bevat geen aansluitstukken voor leidingen — er worden alleen twee pluggen en twee ringen meegeleverd om ongebruikte poorten van de behuizing af te dichten.
