3500/25 Verbeterde Keyphasor-module

De Bentley Nevada 3500/25 Verbeterde Keyphasor-module isa hEen halfhoge, tweekanaals module die Keyphasor-signalen levert aan de monitormodules in een 3500-rack. De module ontvangt ingangssignalen van naderingssensoren of magnetische pickups en zet deze om in digitale Keyphasor-signalen die aangeven wanneer de Keyphasor-markering op de as samenvalt met de Keyphasor-transducer. Het 3500-machinebeveiligingssysteem kan maximaal vier Keyphasor-signalen verwerken in een normale configuratie en maximaal acht Keyphasor-signalen in een gekoppelde configuratie.

Opmerkingen: Een keyphasorsignaal is een puls die één of meerdere keren per omwenteling wordt gegenereerd door een roterende as of tandwiel en die wordt gebruikt voor een nauwkeurige timingmeting. Hierdoor kunnen 3500-monitormodules en externe diagnoseapparatuur de rotatiesnelheid van de as en vectorparameters zoals de amplitude en fase van de 1X-trilling meten.

Specificaties van 3500/25

Stroomverbruik: 3,2 Watt (typisch)
Ingangsimpedantie: minimaal 21,8 kΩ
Uitgangsimpedantie: 504 Ω maximale gebufferde uitgangsimpedantie.
Voeding voor Keyphasor-transducer: -24 Vdc, maximaal 40 mA per kanaal.
Opslagtemperatuur: -40°C tot +85°C (-40°F tot +185°F)
Luchtvochtigheid: 95%, niet-condenserend

+Hoofdmodule:

Afmetingen (diepte x hoogte x breedte):
119,9 mm x 24,4 mm x 256,5 mm (4,72 inch x 0,96 inch x 10,10 inch).
Gewicht: 0,34 kg (0,76 lbs.)
+I/O-module:

Afmetingen (Hoogte x Breedte x Diepte):
241,3 mm x 24,4 mm x 103,1 mm (9,50 inch x 0,96 inch x 4,06 inch)
Gewicht: 0,46 kg (1,01 lbs.)

3500/25 Reserveonderdelen

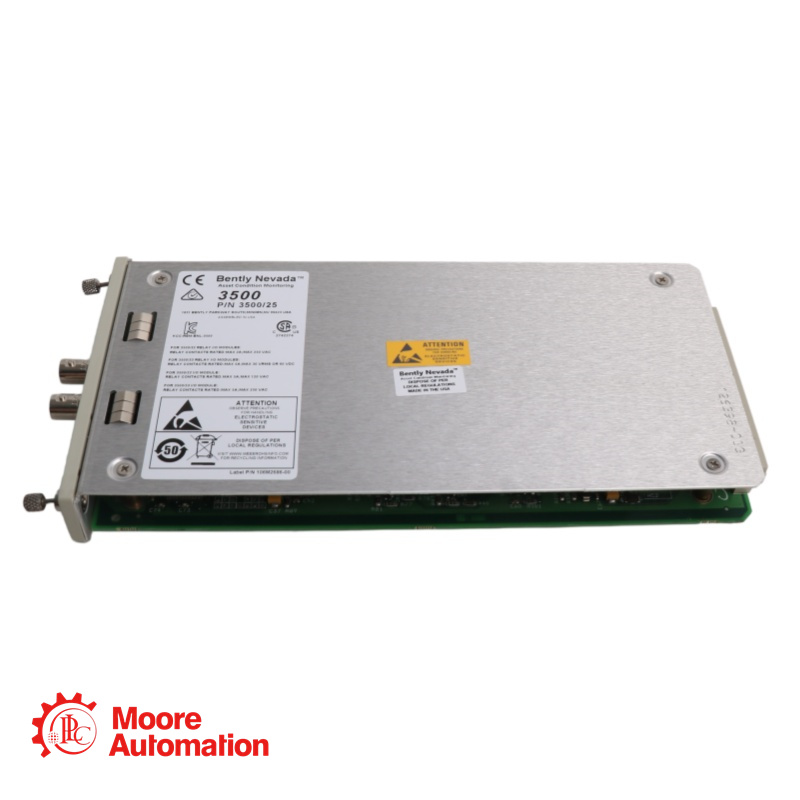

149369-01 - Verbeterde Keyphasor-module

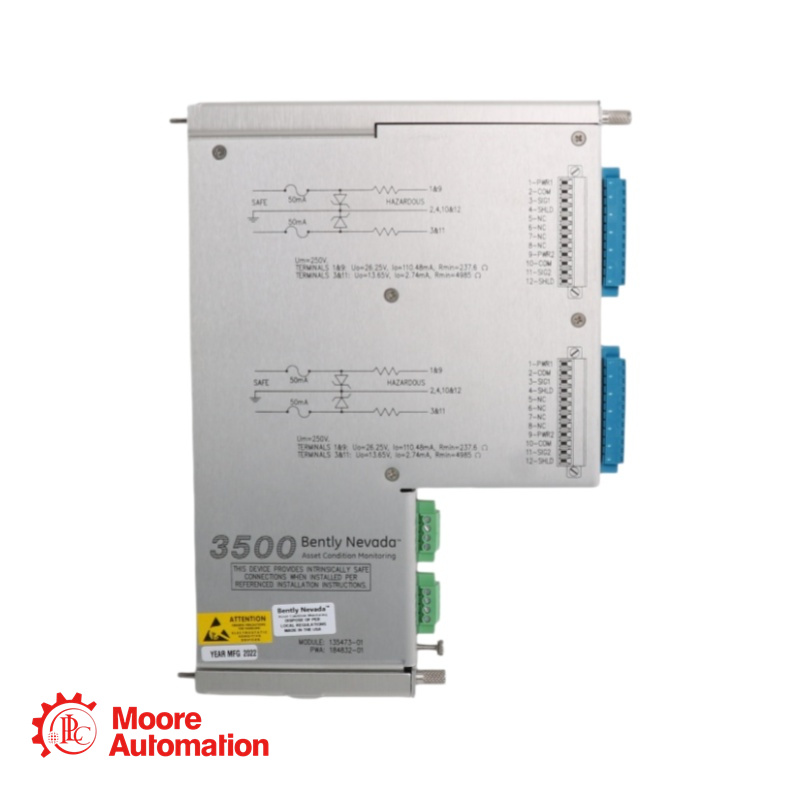

135473-01 - Keyphasor I/O-module (interne barrières en interne aansluitingen).

Veelgestelde vragen van 3500/25

Wat is de 3500/25 Enhanced Keyphasor Module (149369-01 + 135473-01)?
A: Dit is een halfhoge, tweekanaals module die gebruikt wordt in een Bently Nevada 3500 machinebeveiligingssysteem. Deze module zet signalen van naderingssensoren of magnetische pick-ups om in digitale Keyphasor-pulsen (eenmaal per omwenteling of meerdere gebeurtenissen) voor snelheids- en fasemeting. De 135473-01 I/O-module biedt interne barrières en interne aansluitingen voor toepassingen in explosiegevaarlijke omgevingen.

Is de 149369-01 module compatibel met oudere Keyphasor modules?
A: Ja. Het is een directe vervanging voor de oudere module 125792-01 en is volledig compatibel met oudere modellen qua vorm, pasvorm en functie.

Hoeveel Keyphasor-signalen kan het 3500-systeem met deze module verwerken?
A: Tot vier Keyphasor-signalen in de normale configuratie, of acht signalen in een gekoppelde configuratie, met behulp van maximaal vier Keyphasor-modules.
