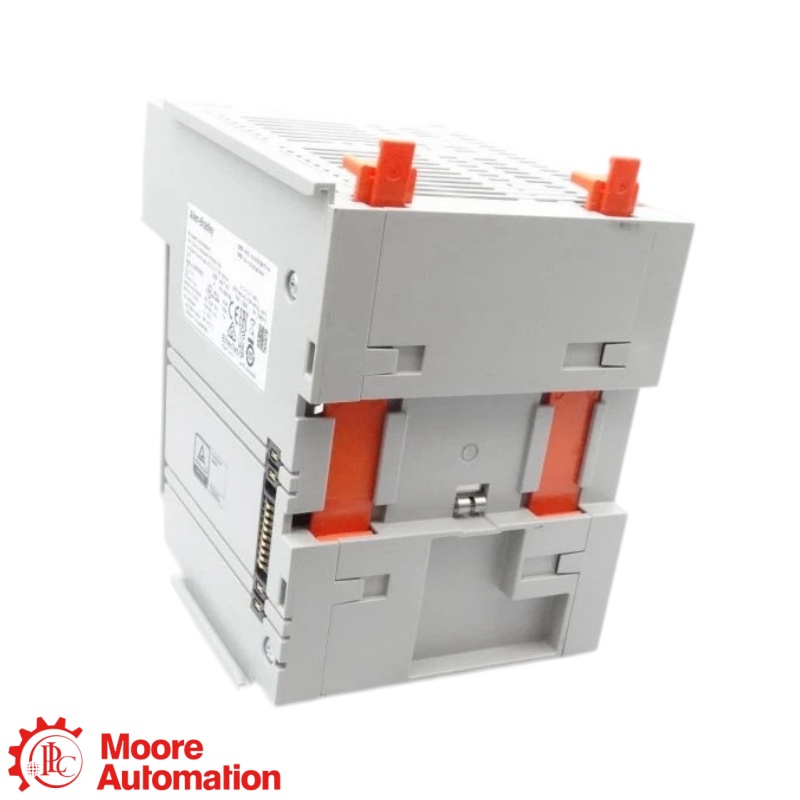

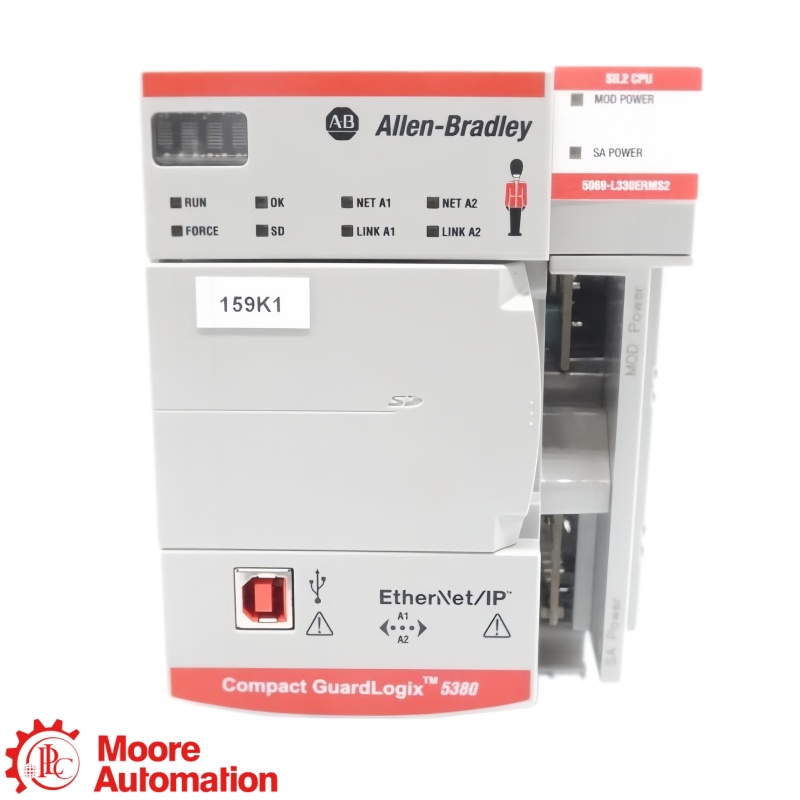

5069-L330ERMS2 GL 5380 SIL2 bewegingscontroller

5069-L330ERMS2 Het combineert standaard Logix-machinebesturing, SIL 2/PLd-veiligheidslogica en geïntegreerde CIP Motion. De configuratie biedt 3 MB standaardgeheugen plus 1,5 MB veiligheidsgeheugen, 31 lokale I/O-modules, 16 assen en 60 EtherNet/IP-apparaten.

Het ERMS2-product voegt GL SIL 2 / PLd-veiligheidsverwerking en een apart veiligheidsgeheugen van 1,5 MB toe. Beide modellen ondersteunen 3 MB standaardgeheugen, 31 lokale modules, 16 assen en 60 apparaten, maar alleen een volledig gevalideerd veiligheidssysteem kan het veiligheidsniveau claimen.

Nee. 5069-L330ERMS2 Er zijn aparte geheugenallocaties voor standaard- en veiligheidstoepassingen. Het standaardprogramma moet 3 MB in beslag nemen en de veiligheidstoepassing 1,5 MB; ze vormen geen uitwisselbare pool van 4,5 MB.

De cataloguslimiet is 60 EtherNet/IP-apparaten, maar de haalbare mix hangt af van het aantal verbindingen, de updatesnelheid, het beveiligings- en bewegingsverkeer, profielen, topologie en firmware. Het ontworpen netwerk moet voldoen aan zowel prestatie- als validatie-eisen.

De S2-configuratie identificeert SIL 2 / PLd-veiligheidsfunctionaliteit. Bij de inbedrijfstelling moeten de veiligheidstaak, het signaal, de vergrendelingsstatus, de compatibele veiligheids-I/O, de responstijdberekeningen, de diagnostiek en de volledige machineveiligheidsvalidatie worden geverifieerd.

Controleer het exacte catalogusnummer, de standaardprojecten van 3 MB en de veiligheidsprojecten van 1,5 MB, de veiligheidshandtekening, de firmware en de Studio 5000-ondersteuning, de I/O-kaart voor 31 modules, de configuratie voor 16 assen, het netwerk voor 60 apparaten, compatibele voeding, RTB en gecontroleerde herinbedrijfstelling voor de veiligheid.
