Beschrijving

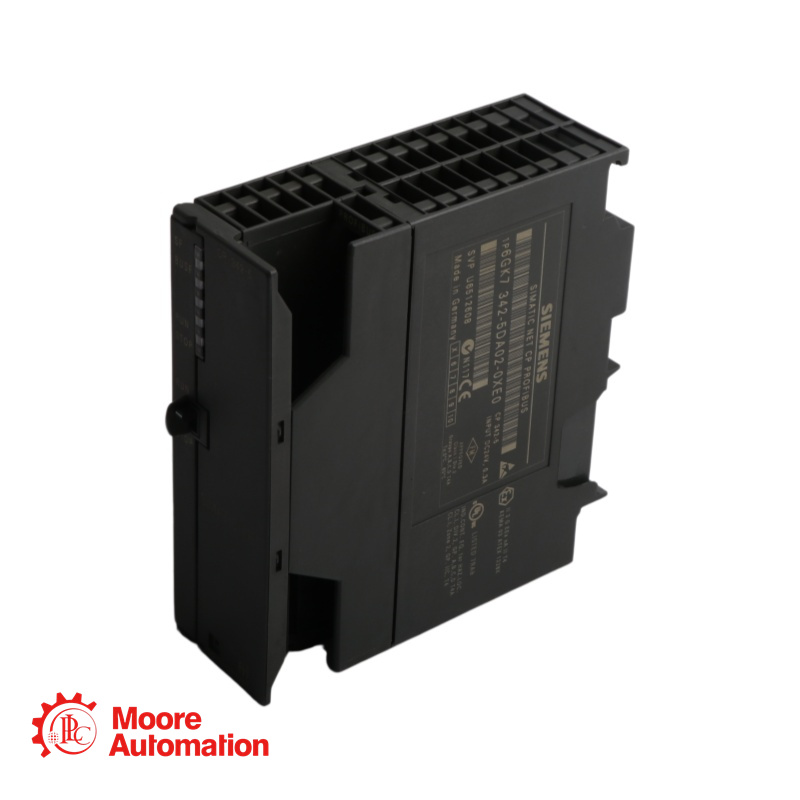

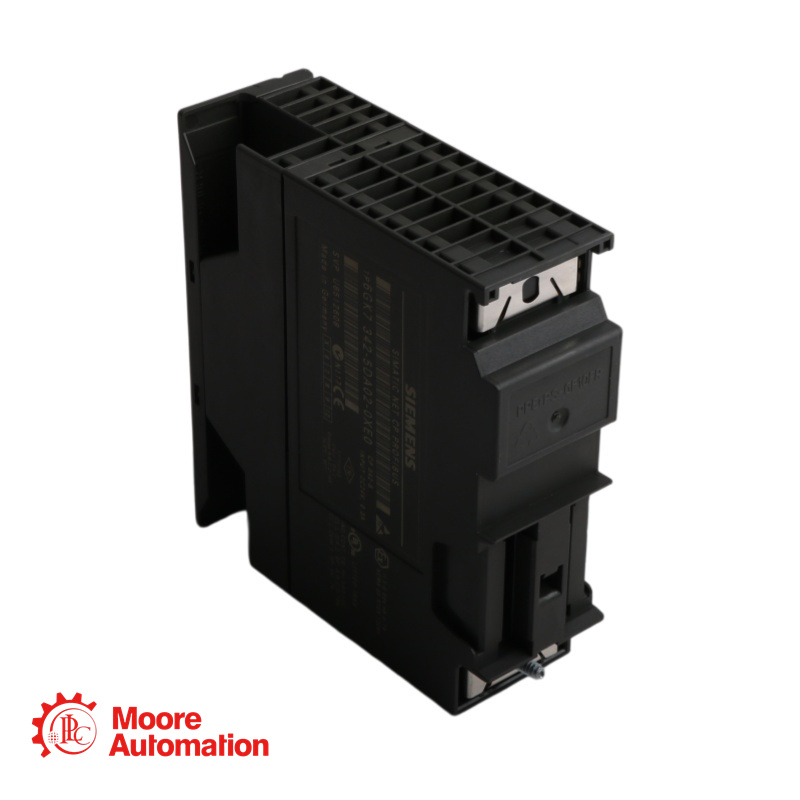

• De 6GK7342-5DA02-0XE0 is een CP 342-5 communicatieprocessor van Siemens SIMATIC NET, ontworpen voor het verbinden van SIMATIC S7-300 met PROFIBUS-netwerken. Hieronder vindt u de gedetailleerde technische specificaties.

Specificatie

●Producttype: Communicatieprocessor (CP)
●Productaanduiding: CP 342-5
●Compatibel met: SIMATIC S7-300
●Overdrachtssnelheid: 9,6 kbit/s tot 12 Mbit/s
●Aantal interfaces (PROFIBUS): 1
●Type elektrische aansluiting: 9-pins Sub-D-aansluiting (RS485)
●Industriële Ethernet-interfaces: 0
●Voedingsaansluiting: 4-polig klemmenblok (externe 24V)
●Spanning van de backplane-bus: 5 V
●Externe voedingsspanning: 24 V DC (-15% / +20%)
●Stroomverbruik (5V-backplane): 0,15 A (typisch)
●Stroomverbruik (24V extern): 0,25 A (typisch)
●Vermogensverlies: 5 W

Sollicitatie

De 6GK7342-5DA02-0XE0 wordt veel gebruikt in:

PROFIBUS DP Master: Centrale aansturing van gedistribueerde I/O-systemen (ET 200-serie, enz.), frequentieregelaars (SINAMICS, SIMODRIVE) en andere veldapparaten.

PROFIBUS DP Slave: Intelligent S7-300 station dat als slave fungeert op een PROFIBUS-netwerk van een hoger niveau.

PG/OP-communicatie: Het aansluiten van programmeerapparaten voor online diagnose, bewaking en inbedrijfstelling; het aansluiten van bedieningspanelen (HMI).

S7-communicatie: Gegevensuitwisseling tussen meerdere S7-300/400-controllers via PROFIBUS.

S5-vervanging/integratie: Migratie van SIMATIC S5 naar S7 met behoud van communicatiecompatibiliteit

Veelgestelde vragen voor 6GK7342-5DA02-0XE0

• Vraag 1: Ondersteunt de CP 342-5 DPV1?

A:Nee. Deze versie (6GK7342-5DA02-0XE0) ondersteunt alleen DPV0. Voor DPV1-ondersteuning kunt u de CP 342-5 DPV1-versie of nieuwere communicatieprocessors overwegen.

• Vraag 2: Wat is het maximale aantal CP 342-5 modules per S7-300 CPU?

A: Er kunnen maximaal 4 CP 342-5 modules per CPU worden geïnstalleerd (afhankelijk van het CPU-model en de rackconfiguratie).

• Vraag 3: Kan de CP 342-5 in TIA Portal worden gebruikt?

A: Ja, maar de configuratie is primair ontworpen voor STEP 7 Classic (V5.1 SP2 of hoger). TIA Portal kan beperkingen hebben. Voor nieuwe projecten raadt Siemens aan om nieuwere CP's te gebruiken, zoals CP 342-5 DPV1 of CP 343-1 voor Ethernet.

• Vraag 4: Welke kabel is nodig voor een PROFIBUS-verbinding?

A: Gebruik een standaard PROFIBUS-kabel (bijv. 6XV1830-0EH10) met een 9-pins Sub-D-connector (bijv. 6ES7972-0BB12-0XA0). De connector moet een geïntegreerde afsluitweerstand voor de eindpunten hebben.
