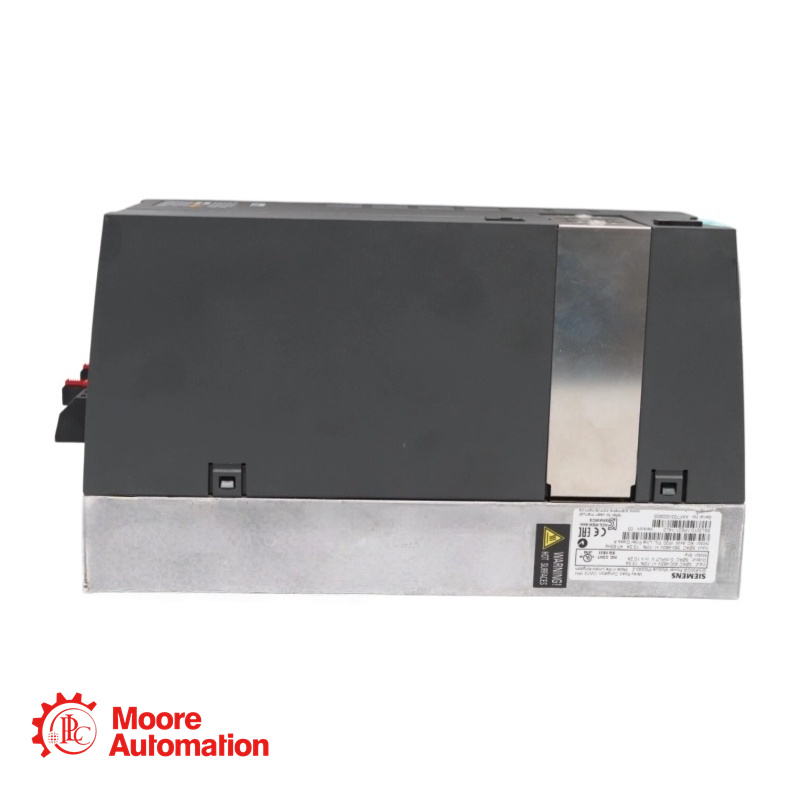

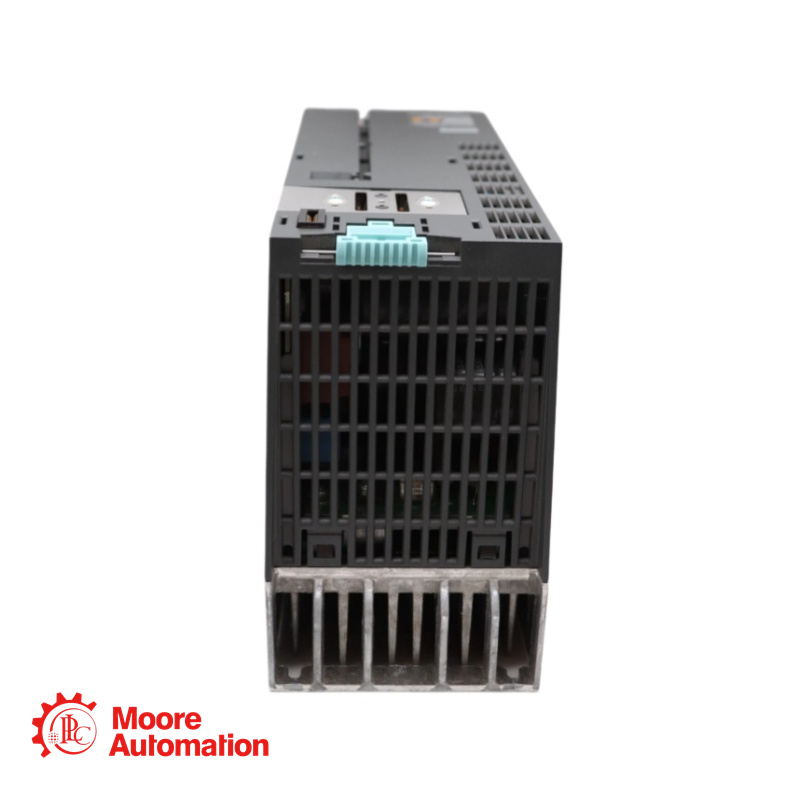

6SL3210-1PE21-1AL0 Siemens Power Module

Neem hieronder contact op voor de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275

Beschrijving van6SL3210-1PE21-1AL0

De Siemens 6SL3210-1PE21-1AL0 is een vermogensmodule uit de SINAMICS-familie van frequentieregelaars. Het is een 3-fasen AC-ingangseenheid, ontworpen voor het aansturen van motoren met een nominaal uitgangsvermogen tot 4,00 kW. De module is voorzien van een geïntegreerd intern luchtkoelsysteem en voldoet aan diverse internationale normen, waaronder UL, cUL en CE. Hij is geschikt voor standaard aandrijftoepassingen met vector- of V/f-regeling en biedt aparte overbelastingsmogelijkheden voor de bedrijfsmodi Lage Overbelasting (LO) en Hoge Overbelasting (HO).

Parameter

Invoer (lijnzijde)
Aantal fasen: 3 AC
Netspanning: 380 ... 480 V ± 10 %
Netfrequentie: 47 ... 63 Hz
Nominale stroomsterkte (LO): 13,30 A
Nominale stroomsterkte (HO): 11,60 A

Uitgang (motorzijde)
Aantal fasen: 3 AC
Nominale spanning: 400V IEC / 480V NEC
Nominaal vermogen (LO): 4,00 kW / 5,00 pk
Nominaal vermogen (HO): 3,00 kW / 4,00 pk
Nominale stroomsterkte (LO): 10,20 A
Nominale stroomsterkte (HO): 7,70 A
Maximale uitgangsstroom: 15,40 A
Pulsfrequentie: 4 kHz
Uitgangsfrequentie (vectorregeling): 0 ... 200 Hz
Uitgangsfrequentie (V/f-regeling): 0 ... 550 Hz

Veelgestelde vragen

Wat is het verschil tussen een lage overbelasting en een hoge overbelasting?
A: De module biedt twee bedrijfsprofielen voor verschillende belastingomstandigheden. Lage overbelasting (LO) is voor toepassingen die een hoge continue basisbelasting vereisen met een kleine overbelastingsmarge (110% voor 57s). Hoge overbelasting (HO) is voor toepassingen die een hogere transiënte overbelastingscapaciteit vereisen (150% voor 57s, 200% voor 3s), zoals veeleisende opstartsequenties. Houd er rekening mee dat de nominale uitgangsstroom en het vermogen lager zijn in de HO-modus om de hogere overbelastingsreserve te compenseren.

Wat zijn de temperatuurlimieten voor vermogensreductie bij gebruik boven de gespecificeerde hoogte?
A: De standaardwaarde geldt voor installatiehoogtes tot 1000 m boven zeeniveau. Voor installaties boven deze hoogte is vermogensreductie noodzakelijk vanwege de lagere luchtdichtheid en het verminderde koelvermogen. Hoewel dit specifieke specificatieblad de vermogensreductiecurve niet bevat, is het bij dergelijke frequentieregelaars gebruikelijk om de nominale uitgangsstroom met ongeveer 1% te verlagen voor elke 100 m boven de 1000 m, tot een maximaal toegestane hoogte.

Wat betekent die waarde van 0,11 kW vermogensverlies?
A: Het vermogensverlies van 0,11 kW is de warmte die de aandrijfmodule afvoert onder de nominale bedrijfsomstandigheden. Dit is de thermische energie die het interne luchtkoelsysteem moet afvoeren. Deze waarde is cruciaal voor het ontwerp van de schakelkast om te zorgen voor voldoende ventilatie en koeling, zodat de omgevingstemperatuur in de kast de gespecificeerde limieten van de aandrijving niet overschrijdt.
