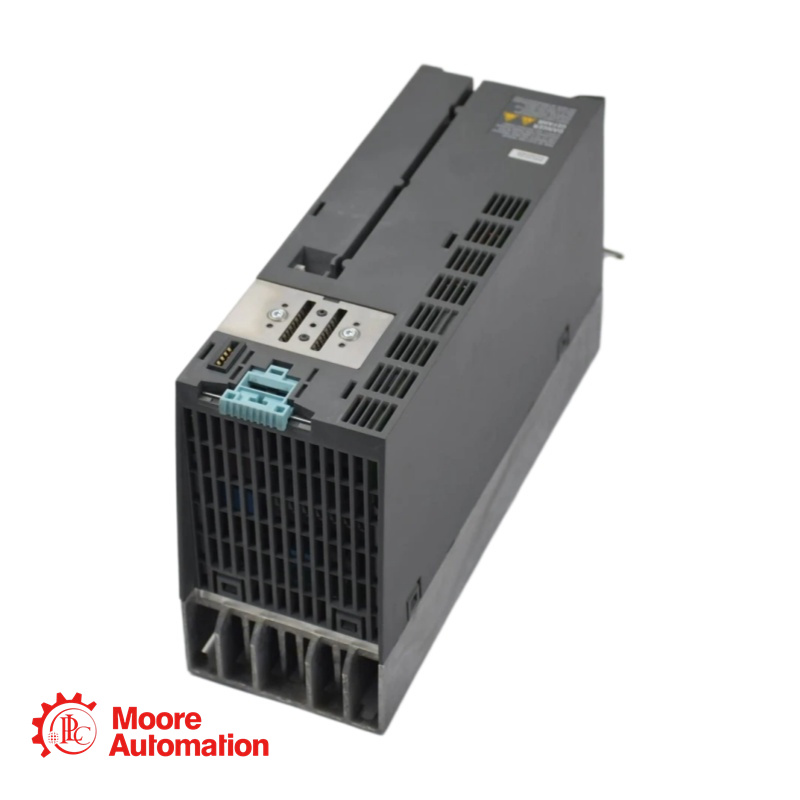

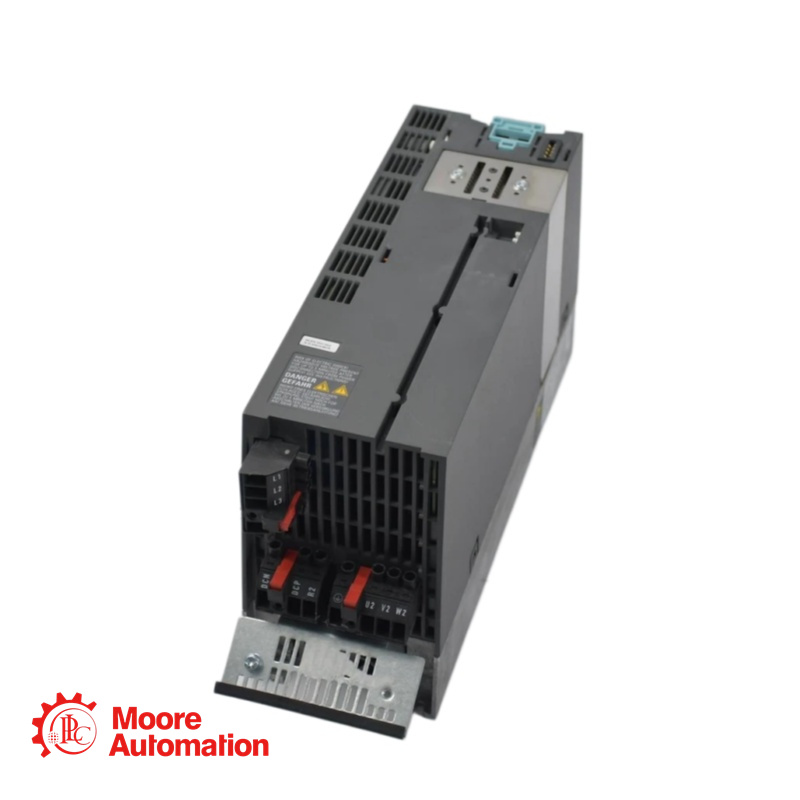

6SL3210-1PE21-8AL0 Siemens Power Module

Neem hieronder contact op voor de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275

Beschrijving van 6SL3210-1PE21-8AL0

De Siemens 6SL3210-1PE21-1AL0 is een vermogensmodule uit de SINAMICS-familie van frequentieregelaars. Het is een 3-fasen AC-ingangseenheid, ontworpen voor het aansturen van motoren met een nominaal uitgangsvermogen tot 4,00 kW. De module is voorzien van een geïntegreerd intern luchtkoelsysteem en voldoet aan diverse internationale normen, waaronder UL, cUL en CE. Hij is geschikt voor standaard aandrijftoepassingen met vector- of V/f-regeling en biedt aparte overbelastingsmogelijkheden voor de bedrijfsmodi Lage Overbelasting (LO) en Hoge Overbelasting (HO).SINAMICS POWER MODULE PM240-2 MET INGEBOUWD CL. A-FILTER EN INGEBOUWDE REMCHOPPER 3AC380-480V +10/-10% 47-63HZ UITGANG HOGE OVERBELASTING: 5,5KW VOOR 200% 3S, 150% 57S, 100% 240S OMGEVINGSTEMPERATUUR -10 TOT +50 °C UITGANG LAGE OVERBELASTING: 7,5KW VOOR 150% 3S, 110% 57S, 100% 240S OMGEVINGSTEMPERATUUR -10 TOT +40 °C 291 x 100 x 165 (H x B x D), FSB-BESCHERMING IP20 ZONDER BESTURINGSEENHEID EN PANEEL GOEDGEKEURD VOOR CU-FIRMWARE - VERSIE V4.6

Parameter

Invoer (lijnzijde)
Aantal fasen: 3 AC
Netspanning: 380 ... 480 V ± 10 %
Netfrequentie: 47 ... 63 Hz
Nominale stroomsterkte (LO): 22,20 A
Nominale stroomsterkte (HO): 19,80 A

Uitgang (motorzijde)
Aantal fasen: 3 AC
Nominale spanning: 400V IEC / 480V NEC
Nominaal vermogen (LO): 7,50 kW / 10,00 pk
Nominaal vermogen (HO): 5,50 kW / 7,50 pk
Nominale stroomsterkte (LO): 18,00 A
Nominale stroomsterkte (HO): 13,20 A
Maximale uitgangsstroom: 27,00 A
Pulsfrequentie: 4 kHz
Uitgangsfrequentie (vectorregeling): 0 ... 200 Hz
Uitgangsfrequentie (V/f-regeling): 0 ... 550 Hz

Veelgestelde vragen

Wanneer moet ik de modus 'Hoge overbelasting' (HO) kiezen in plaats van 'Lage overbelasting' (LO)?
A: Kies High Overload (HO) als uw toepassing een hoog aanloopkoppel vereist of zware, kortstondige belastingen moet verwerken, aangezien deze een overbelasting van 150% biedt voor 57s en 200% voor 3s. Kies Low Overload (LO) voor toepassingen met een constante belasting die slechts af en toe iets boven de continue nominale stroomsterkte uitkomt, aangezien deze een hogere continue uitgangsstroom biedt (18,00 A versus 13,20 A) met dezelfde hardware.

Wat is de betekenis van de "vereiste koellucht van 0,009 m³/s"?
A: Dit is de minimale luchtstroom die nodig is om de interne koelplaat van de schijf goed te koelen. Bij installatie van de module in een behuizing moet de ventilatie of het koelsysteem van de behuizing zo ontworpen zijn dat er minimaal deze hoeveelheid lucht door de schijf stroomt om oververhitting, prestatievermindering of een thermische fout te voorkomen.

Kan ik een motorkabel gebruiken die langer is dan 100 meter?
A: In het specificatieblad staat een maximale kabellengte van 100 m voor onafgeschermde kabels (50 m voor afgeschermde kabels). Het gebruik van langere kabels kan spanningspieken bij de motoraansluitingen veroorzaken als gevolg van kabelcapaciteit en reflecties. Dit kan de motorisolatie en de uitgangscomponenten van de frequentieregelaar belasten. Indien een langere kabel nodig is, wordt sterk aanbevolen om een ​​motorreactor of een dv/dt-filter tussen de frequentieregelaar en de kabel te plaatsen.
