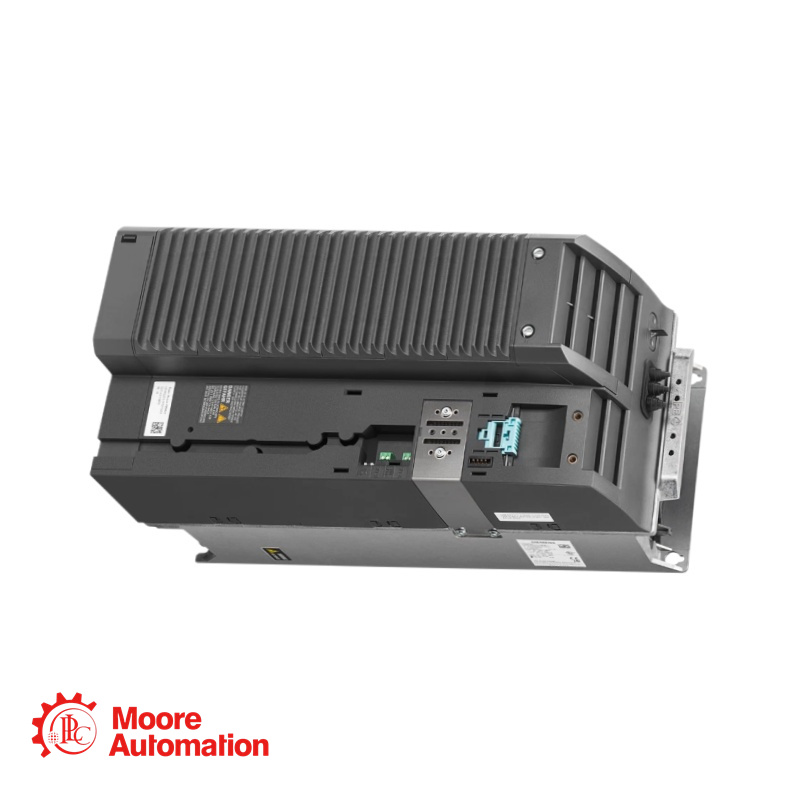

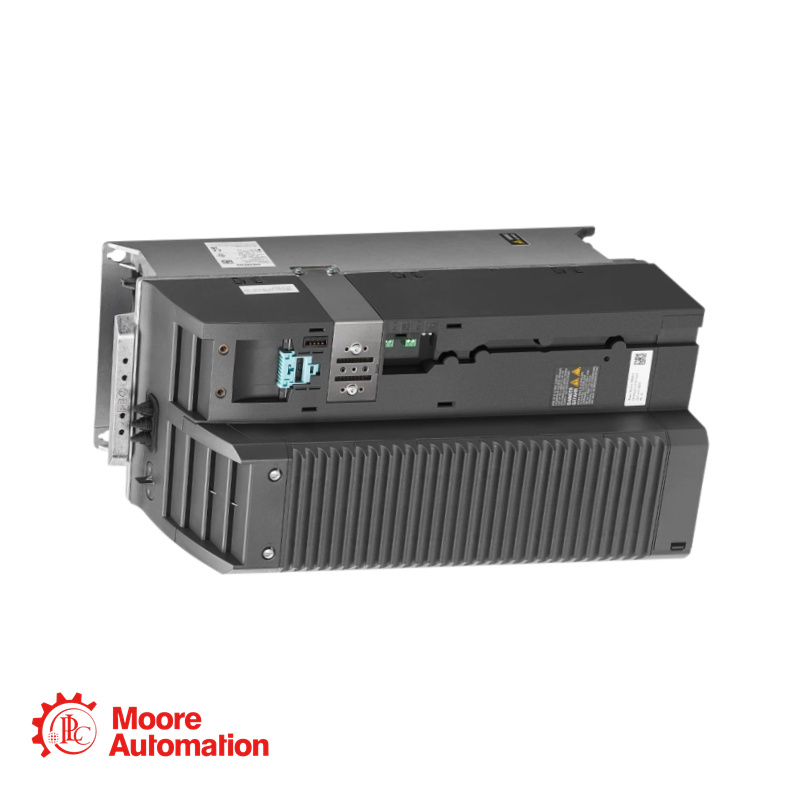

6SL3210-1PE27-5AL0 Siemens Power Module

Neem hieronder contact op voor de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275

Beschrijving van 6SL3210-1PE27-5AL0

De Siemens 6SL3210-1PE21-1AL0 is een vermogensmodule uit de SINAMICS-familie van frequentieregelaars. Het is een 3-fasen AC-ingangseenheid, ontworpen voor het aansturen van motoren met een nominaal uitgangsvermogen tot 4,00 kW. De module is voorzien van een geïntegreerd intern luchtkoelsysteem en voldoet aan diverse internationale normen, waaronder UL, cUL en CE. Hij is geschikt voor standaard aandrijftoepassingen met vector- of V/f-regeling en biedt aparte overbelastingsmogelijkheden voor de bedrijfsmodi Lage Overbelasting (LO) en Hoge Overbelasting (HO). De Siemens 6SL3210-1PE27-5AL0 is een krachtigere variant uit de SINAMICS-familie van frequentieregelaars. Deze werkt op een 3-fasen AC-ingang en levert een nominaal uitgangsvermogen tot 37,00 kW voor standaard motorbesturing. Ontworpen voor industriële toepassingen, beschikt deze module over dubbele overbelastingsmogelijkheden voor de bedrijfsmodi Lage Overbelasting (LO) en Hoge Overbelasting (HO). De module bevat een geïntegreerd klasse A-filter en schroefklemmen voor robuuste verbindingen, die voldoen aan belangrijke internationale normen zoals UL, cUL en CE.

Parameter

Invoer (lijnzijde)
Aantal fasen: 3 AC
Netspanning: 380 ... 480 V ± 10 %
Netfrequentie: 47 ... 63 Hz
Nominale stroomsterkte (LO): 70,00 A
Nominale stroomsterkte (HO): 62,00 A

Uitgang (motorzijde)
Aantal fasen: 3 AC
Nominale spanning: 400V IEC / 480V NEC
Nominaal vermogen (LO): 37,00 kW / 50,00 pk
Nominaal vermogen (HO): 30,00 kW / 40,00 pk
Nominale stroomsterkte (LO): 75,00 A
Nominale stroomsterkte (HO): 60,00 A
Maximale uitgangsstroom: 120,00 A
Pulsfrequentie: 4 kHz
Uitgangsfrequentie (vectorregeling): 0 ... 200 Hz
Uitgangsfrequentie (V/f-regeling): 0 ... 550 Hz

Veelgestelde vragen

Wat is het doel van de DC-linkverbinding en waarom is de kabellengte beperkt?
A: De DC-link-aansluiting maakt de directe aansluiting van een externe remmodule of remweerstand mogelijk. Wanneer een motor snel afremt, regenereert deze energie terug naar de frequentieregelaar, waardoor de DC-link-spanning stijgt. De externe weerstand zet deze overtollige energie om in warmte. De maximale kabellengte van 10 meter is cruciaal om parasitaire inductantie te minimaliseren. Deze inductantie kan spanningspieken veroorzaken en mogelijk de interne componenten van de frequentieregelaar of de aangesloten weerstand beschadigen.

Waarom heeft deze module met hoger vermogen aanzienlijk langere toegestane motorkabellengtes dan de modules van het FSB-frameformaat?
A: Grotere modules met een hoger vermogen beschikken doorgaans over robuustere uitgangstrappen en interne filters die zijn ontworpen om de effecten van kabelcapaciteit en gereflecteerde spanningsgolven te verminderen. Het FSD-frame maakt 200 meter afgeschermde en 300 meter niet-afgeschermde kabels mogelijk, in tegenstelling tot de veel kortere limieten bij kleinere FSB-modules. Hierdoor kan de aandrijving in grotere installaties verder van de motor worden geplaatst.

Deze module heeft een veel hogere verplaatsingsfactor (cos φ = 0,99) en efficiëntie dan kleinere modellen. Waarom?
A: Krachtigere aandrijvingen werken inherent met een betere fundamentele arbeidsfactor bij hun nominale belasting. De verplaatsingsfactor (cos φ) wordt voornamelijk bepaald door de gelijkrichter aan de netzijde, en de bijdrage ervan aan de totale arbeidsfactor (λ) wordt dominanter en komt dichter bij één bij hogere vermogensniveaus. Het rendement is ook hoger (0,98 versus 0,97) omdat het aandeel van de vaste verliezen (zoals regelelektronica en ventilatorvermogen) ten opzichte van de totale doorvoer kleiner is bij een krachtigere aandrijving.
