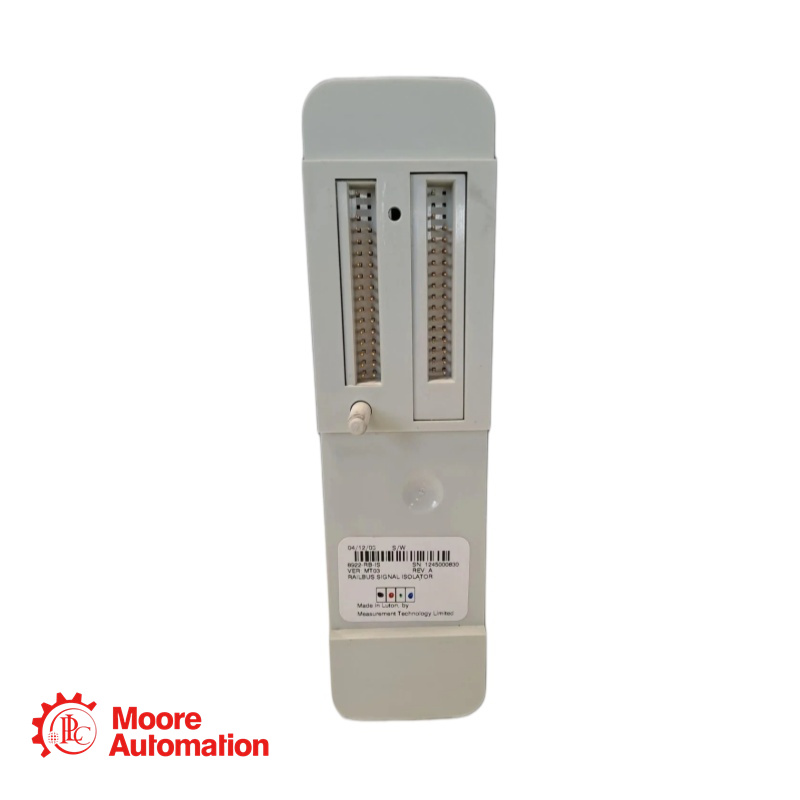

8922-RB-IS MTL Railbus-isolator

Vraag hier de prijs aan:

Verkoopmanager: Frida

Telefoon/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Basisgegevens

Fabrikant: MTL Instruments (Eaton)
Productfamilie: MTL8000-serie I/O-infrastructuur
Functie: Galvanische isolatiebarrière voor Railsus (MTL8000 backplane bus)
Primaire toepassing: Isolatie van IS-veldbedradingsmodules van niet-IS-besturingsnetwerksegmenten.

Productbeschrijving

De 8922-RB-IS is een passief infrastructuurcomponent dat is ontworpen om de backplane-bus van de MTL8000-serie te segmenteren. Het zorgt voor galvanische isolatie tussen de "Safe Area"-railbus (aangesloten op de controller/gateway) en de "Intrinsically Safe"-railbus (die IS I/O-modules zoals de 8220-DI-IS van stroom voorziet).

Technische specificaties

Toepassingsvelden

Chemische en petrochemische industrie: Grootschalige bewaking van handbediende kleppen, drukschakelaars en niveauschakelaars in opslagtankparken.
Turbinebesturingssystemen: Interface voor alarmcontacten van trillingssensoren (nabijheidssensoren) met LFD om de integriteit van de regelkring te waarborgen.
Brand- en gasmeldpanelen: Bewaking van handmelders en rook-/warmtedetectoren in gevaarlijke verwerkingszones.
Spoorwegen en transport: Statusfeedback van signaleringsapparatuur langs het spoor waar intrinsieke veiligheid vereist is.

Veelgestelde vragen - 8922-RB-IS

V: Vereist de 8922-RB-IS een externe 24V-voeding?
A: Nee. De module wordt via de bus gevoed. Hij verbruikt een kleine ruststroom (50mA / 60mA) rechtstreeks van de 12V Railsus-backplane aan beide zijden van de barrière. Er is geen aparte veldbekabeling nodig voor de voeding.

V: Wat is het verschil tussen de "2/2-kant" en de "2/1-kant"?
A:
2/2-zijde: Aansluiting op het controller-/hostsegment van de bus. Deze zijde is niet intrinsiek veilig en heeft doorgaans de hogere µm-waarde (250V).
2/1-zijde: Aansluiting op het Field I/O Module-segment. Deze zijde is beveiligd en levert stroom aan IS-modules zoals de 8220-DI-IS.

V: Kan ik meer dan één 8922-RB-IS op één node gebruiken?
A: Ja. U kunt meerdere isolatoren gebruiken om aparte, beveiligde aftakkingen te creëren. De isolator fungeert echter niet als repeater voor het vergroten van de afstand; hij fungeert als een barrière. Het maximale aantal modules aan de IS-zijde wordt beperkt door de beschikbare stroom van 60 mA vanaf de 2/1-zijde van de isolator.
