9571-12 Standaard verbindingskabel Bently Nevada

9571-12

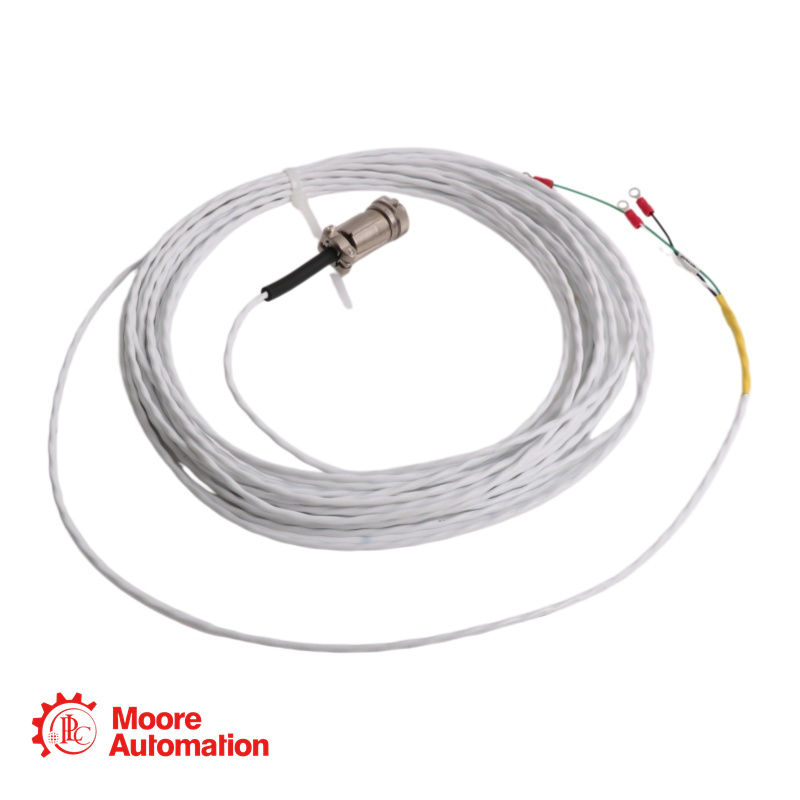

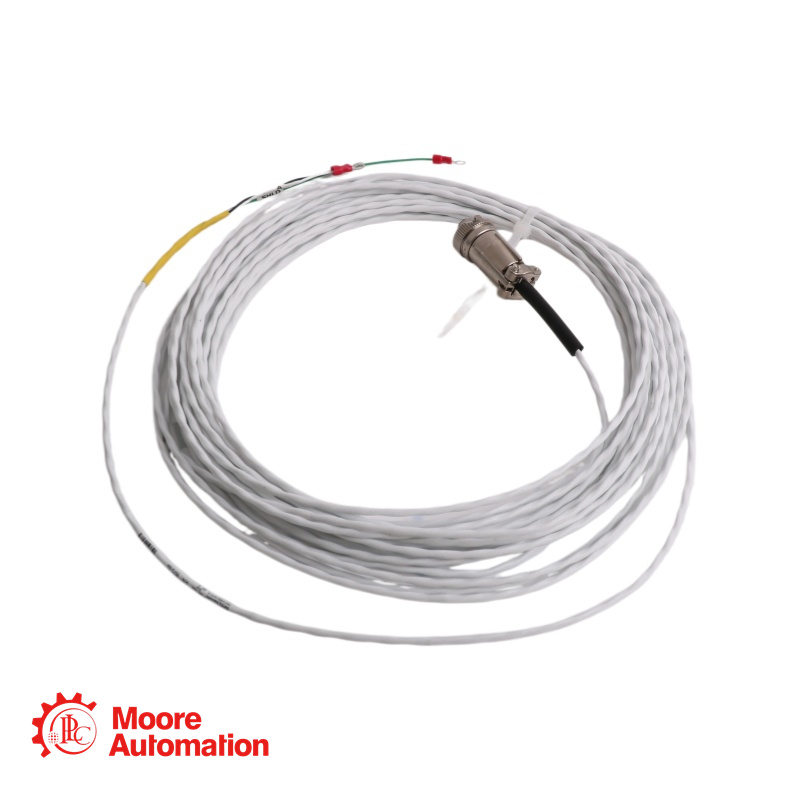

Afgeschermde kabel van 0,382 mm² (22AWG) met een vochtbestendige vrouwelijke connector aan de transducerzijde en ringaansluitingen aan de monitorzijde.
Temperatuurbereik -29 tot 121 °C (-20 tot 250 °F).

De 9571-serie is een familie van standaard verbindingskabels die zijn ontworpen voor gebruik met Bently Nevada-snelheidssensoren, naderingssensoren en andere transducers in systemen voor conditiebewaking van machines. Deze kabels zorgen voor een betrouwbare verbinding tussen de in het veld gemonteerde sensor en het bewakingssysteem (bijvoorbeeld Bently Nevada 3500-serie monitoren).

Technisch Speciificaties voor 9571-12

Veelgestelde vragen over 9571-12

Wat is de exacte lengte van de 9571-12 kabel?
De kabel 9571-12 is 12 voet (3,6 meter) lang. De "12" in het artikelnummer geeft de lengte in voet aan.

Welke sensoren zijn compatibel met de 9571-12 kabel?
De 9571-12 is compatibel met Bently Nevada-sensoren die gebruikmaken van een 2-pins vrouwelijke connector volgens de Mil-C-5015-norm, waaronder:

330505 Laagfrequente snelheidssensor
Andere Bentley Nevada-snelheidssensoren met hetzelfde connectortype

Op welke monitor wordt deze kabel aangesloten?
De monitoraansluiting heeft ringaansluitingen (spade-aansluitingen) die verbonden worden met klemmenblokken op Bently Nevada-monitoren, waaronder:
3500/46M Hydro Monitor
Andere monitoren uit de 3500-serie met compatibele analoge ingangsmodules

Wat is de temperatuurclassificatie van de 9571-12?
De kabel is geschikt voor temperaturen van -29°C tot +121°C (-20°F tot +250°F). Dit is voldoende voor de meeste industriële omgevingen, waaronder turbinehallen en buiteninstallaties in gematigde klimaten.

Is de 9571-12 kabel afgeschermd?
Ja. De 9571-serie maakt gebruik van afgeschermde twisted-pair-kabels, wat zorgt voor een uitstekende ruisimmuniteit in elektrisch lawaaierige omgevingen (motoren, frequentieomvormers, schakelinstallaties, generatoren).
