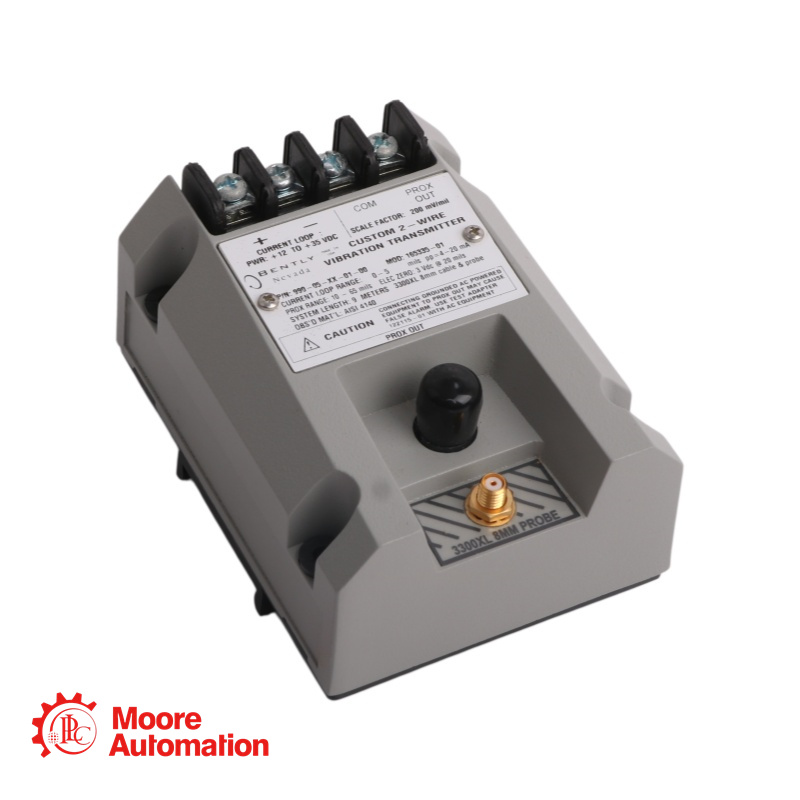

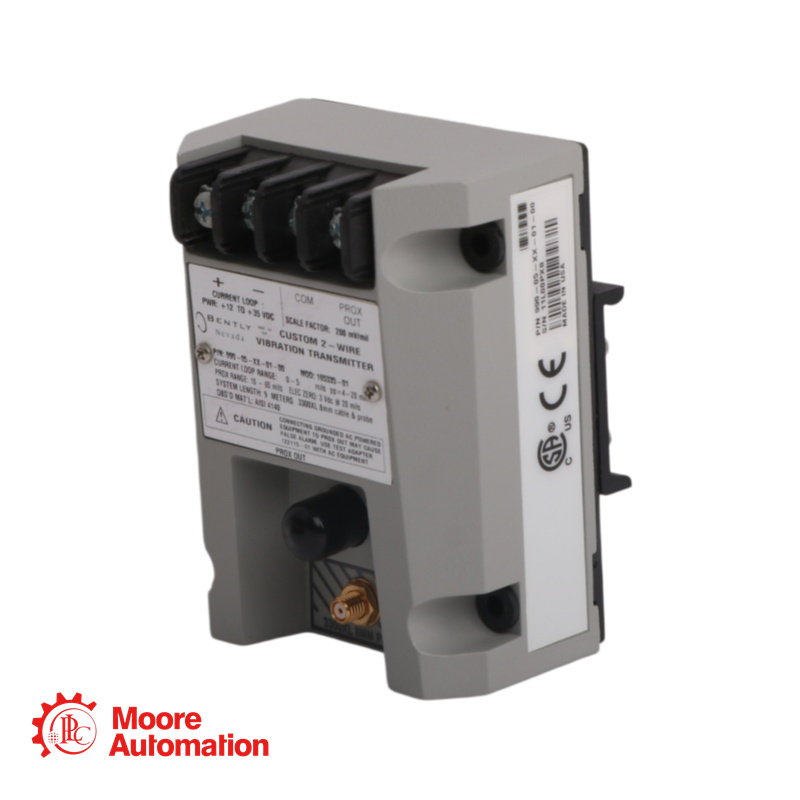

990-04-XX-01-CN MOD:165335-01 Bentley Nevada Trillingszender

Hoe kan ik een prijsopgave krijgen? Neem hieronder contact op:

990-04-XX-01-CN MOD:165335-01 Overzicht

De 990-04-XX-01-CN MOD:165335-01 De vibratiezender is primair bedoeld voor fabrikanten van originele apparatuur (OEM's) van centrifugaalcompressoren of kleine pompen, motoren of ventilatoren die de voorkeur geven aan een eenvoudig proportioneel vibratiesignaal van 4 tot 20 mA als input voor hun machinebesturingssysteem.
De 990-04-XX-01-CN MOD:165335-01 De zender is een apparaat met twee draden dat via een lus van stroom wordt voorzien en input ontvangt van onze 3300 NSv-nabijheidssensor en de bijbehorende verlengkabel (verkrijgbaar in lengtevarianten van 5 m en 7 m).
De 990-04-XX-01-CN MOD:165335-01 De zender zet het signaal om in de juiste piek-tot-piek trillingsamplitude-eenheden en levert deze waarde als een proportioneel 4 tot 20 mA signaal volgens de industriestandaard als ingang voor het besturingssysteem waar de alarmering en logica voor machinebeveiliging plaatsvinden.

990-04-XX-01-CN MOD:165335-01 Parameters

Voedingsvereiste: +12 tot +35 Vdc ingang op de zenderaansluiting.
Uitgangssignaal: 4-20 mA proportioneel over het gespecificeerde volledige bereik (2-draads configuratie)
Volledig bereik: 25-0-25 mils (midden nul voor stuwkrachtpositie)
Lusnauwkeurigheid: Binnen ±1,5% over het gespecificeerde volledige bereik (typisch)
Maximale lusweerstand: 1.000 Ω inclusief kabel bij 35 Vdc
PROX OUT schaalfactor: 7,87 mV/μm (200 mV/mil) ±6,5% typisch
PROX OUT Impedantie: 10 kΩ uitgangsimpedantie, gekalibreerd voor een belasting van 10 MΩ
Lineair bereik (nabijheidsuitgang): 0,25 tot 1,65 mm (10 tot 65 mils)
Niet OK/Signaalfout: Uitvoer gaat naar <3,6 mA binnen 100 μs na de 'Niet OK'-conditie
Bedrijfstemperatuur (zender): -35°C tot +85°C (-31°F tot +185°F)
Bedrijfstemperatuur (sonde): -52°C tot +177°C (-62°F tot +351°F)

Veelgestelde vragen over 990-04-XX-01-CN MOD:165335-01

1. Wat betekent de aanduiding MOD: 165335-01?

Dit modificatienummer geeft compatibiliteit aan met de 3300 XL 8mm naderingssensor in een systeemconfiguratie van 9 meter. In het specificatieblad staat dat deze modificatie bedoeld is voor "3300 XL 8MM 9M"-toepassingen, waarmee wordt bevestigd dat het apparaat is geconfigureerd voor gebruik met de 3300 XL 8mm sensor met een totale systeemlengte van 9 meter.

2. Wat betekent de goedkeuringscode "-CN"?

De code "-CN" geeft aan dat deze zender gecertificeerd is voor gebruik in China met specifieke goedkeuringen van Chinese regelgevende instanties, waaronder CCC (China Compulsory Certification) en/of NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) voor gebruik in gevaarlijke omgevingen.

3. Wat is het verschil tussen montageoptie 01 en 02?

Montagemogelijkheid 01 biedt 35 mm DIN-railclips voor montage op standaard DIN-rails. Montagemogelijkheid 02 biedt doorvoerschroeven voor directe paneelmontage. Optie 03 omvat beide montagemethoden.

4. Wat gebeurt er als de 990-04-XX-01-CN MOD:165335-01 Is de afstand tussen de meetpennen onjuist?

De meetsonde moet op een afstand van 0,5 tot 1,75 mm (20 tot 55 mils) van het doeloppervlak worden geplaatst om een ​​nauwkeurige werking over het volledige meetbereik te garanderen. Gebruik buiten dit bereik kan leiden tot onnauwkeurige metingen of het niet bereiken van het volledige meetbereik.

5. Hoe krijg ik toegang tot het dynamische trillingssignaal voor diagnostische doeleinden?

De PROX OUT-aansluitingen en de coaxiale connector leveren een niet-geïsoleerd dynamisch transducersignaal. Om dit veilig aan te sluiten op diagnoseapparatuur die op wisselstroom werkt (oscilloscopen, analyzers), moet u de 990/991 testadapter (122115-01) gebruiken. Deze adapter zorgt voor isolatie en corrigeert de fase-inversie van het signaal.

6.Hoe ziet de "Niet OK"-status eruit op de 4-20 mA-uitgang?

Bij een storing (defecte sensor, losse verbinding, enz.) daalt het uitgangssignaal binnen 100 microseconden tot minder dan 3,6 mA. Dit verschilt van een normale waarde van 4 mA bij minimale trillingen, waardoor het besturingssysteem storingen kan detecteren. Tijdens het opstarten blijft de uitgang ook gedurende 2-3 seconden onder de 3,6 mA terwijl de zender initialiseert.
