ABB 83SR51R1210 besturingsmodule: Gedetailleerde I/O-configuratie en mogelijkheden voor veldbesturing

Mar 27, 2026

Welke rol speelt de 83SR51R1210 in het Procontrol P14-systeem?

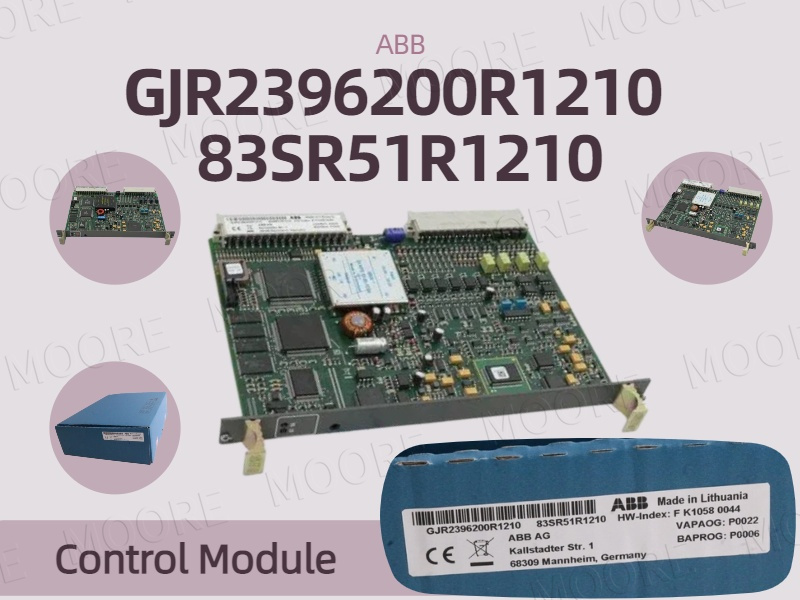

De ABB 83SR51R1210 besturingsmodule, product-ID GJR2396200R1210, behoort De module is onderdeel van het Procontrol P14-besturingssysteem en wordt geclassificeerd als een I/O-module voor signaalverwerking in het veld. Hij is gepositioneerd tussen veldapparaten en de controller en verzorgt zowel de inputacquisitie als de outputuitvoering. De module valt onder de besturings- en communicatiecomponenten binnen de P14-architectuur en is ontworpen voor directe integratie in bestaande racks zonder extra interfacelagen.

Hoe is de interne kanaalstructuur geconfigureerd?
De module bevat twee onafhankelijke kanalen voor binaire en analoge besturing. Elk kanaal is geconfigureerd met 4 digitale ingangen, 1 digitale uitgang, 2 analoge ingangen en 1 analoge uitgang. Op basis van deze structuur biedt de module in totaal 12 ingangskanalen en 2 uitgangskanalen. De kanaaltypen worden gedefinieerd als AX en DX, waardoor zowel analoge als digitale signaalverwerking binnen dezelfde hardware mogelijk is. Deze configuratie maakt gelijktijdige acquisitie van statussignalen en verzending van besturingssignalen via één enkele module mogelijk.

Wat zijn de fysieke en technische specificaties?
De afmetingen van de hardware zijn vastgesteld op 198 mm diepte, 261 mm hoogte en 20 mm breedte. Het totale nettogewicht bedraagt 0,55 kg. Deze parameters bepalen de installatieafstand en de kastindeling in besturingssystemen die gebruikmaken van P14-racks. De module bevat geen interne batterij. Hij voldoet aan EU-richtlijn 2011/65/EU (RoHS) en is onder WEEE geclassificeerd als kleine apparatuur met afmetingen kleiner dan 50 cm. De douaneclassificatie valt onder elektronische geïntegreerde schakelingen en controllergerelateerde componenten.

Welke typen actuatoren kunnen direct worden aangestuurd?
De 83SR51R1210 Het is ontworpen om direct te communiceren met verschillende actuatortypes die in industriële systemen worden gebruikt. Dit omvat elektrohydraulische actuatoren, elektropneumatische actuatoren en elektromotor-aangedreven actuatoren. De aanwezigheid van zowel analoge als digitale uitgangen maakt het mogelijk om stuursignalen te verzenden en tegelijkertijd feedback te ontvangen via analoge en digitale ingangen, waardoor een gesloten regelkring binnen de I/O-structuur van de module ontstaat.

Hoe wordt de module gebruikt bij systeemintegratie?

Binnen een Procontrol P14-systeem wordt deze module geïnstalleerd als onderdeel van de groep besturingsmodules en via de backplane van het systeem verbonden met controllers op een hoger niveau. De module werkt samen met communicatiemodules en voedingseenheden, maar de functie ervan is beperkt tot het verwerken van in- en uitgangen van signalen. Uitbreiding is mogelijk door het toevoegen van extra modules. Gedistribueerd besturingssysteem modules van dezelfde serie, aangezien de systeemstructuur meerdere ondersteunt DCS-onderdelen Ze werken parallel. De vaste kanaalconfiguratie en gedefinieerde signaaltypen bepalen hoe deze worden toegewezen in het technisch ontwerp en de bekabeling in het veld.

Wat is de huidige aandelenkoers van deze serie?
De Procontrol P14-serie regelmodules wordt op voorraad gehouden voor langdurige leveringsondersteuning. onderdelen voor industriële automatisering zijn direct leverbaar:

GJR2397800R0100 81AR01A-E Relaisuitgangsmodule

GJR2368900R1550 87TS01K-E Digitale I/O-module

GJR2389800R1210 81ET03N-E Temperatuurinvoermodule

GJR2392700R1210 83SR07F-E Regelmodule

GJR2368900R1348 87TS01K-E Koppelingsmodule

GJR2394100R1210 81AA03B-E Analoge uitgangsmodule

GJR2394100R1210 81AA03C-E Analoge uitgangsmodule

GJR2391500R1210 81EU01H-E Invoermodule

GJR2390200R1411 83SR04AE Universele regelmodule

GJR2390200R1411 83SR04C-E Universele regelmodule

GJR2396200R1210 83SR51E-E Regelmodule

GJR2396200R1210 83SR51F-E Regelmodule

Alle modules worden verpakt in standaard industriële verpakkingen en elke module wordt vóór verzending gecontroleerd op model en staat. Bestellingen kunnen worden verzonden via internationale koeriersdiensten zoals DHL, FedEx, UPS en TNT, afhankelijk van de bestemming en de gewenste levertijd.

Neem contact met ons op:
5 sterren Verkoopmanager: Frida

E-mail:sales5@mooreplc.com
Telefoon/WhatsApp/WeChat:+86 15359408275

Wij leveren ABB. GJR2396200R1210 83SR51R1210 met beschikbare voorraad en standaard exportverpakking.
De verzending kan worden geregeld via DHL, FedEx, UPS of TNT, afhankelijk van de bestemming en de leveringsvereisten.
