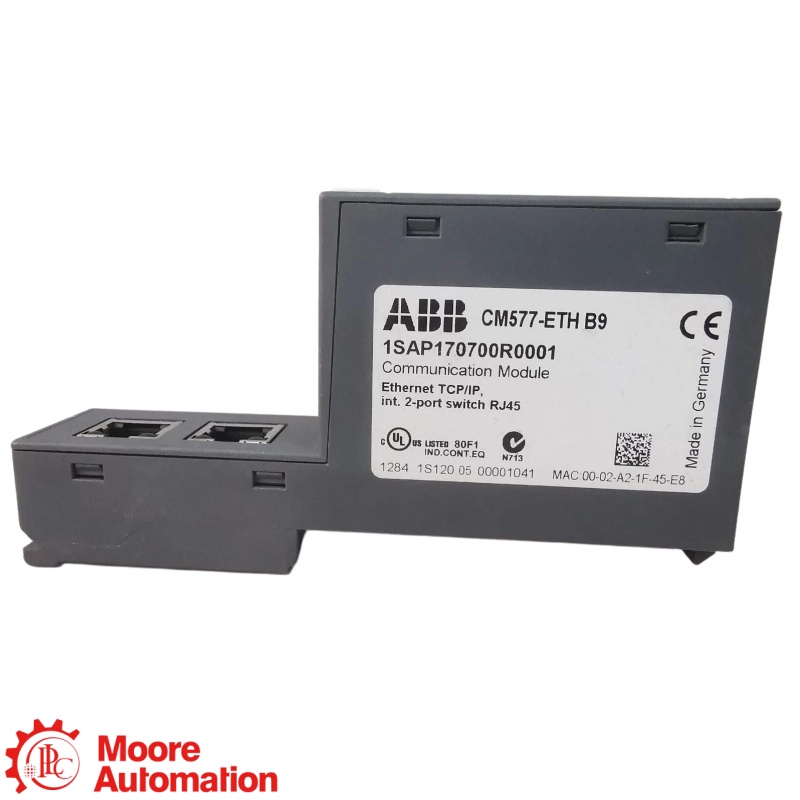

ABB CM577-ETH 1SAP170700R0001 Ethernet-module
ABB CM577-ETH 1SAP170700R0001 Ethernet-module
ABB CM577-ETH 1SAP170700R0001 Ethernet-module

ABB CM577-ETH 1SAP170700R0001 Ethernet-module

ABB AC500 · ETHERNETCOMMUNICATIE

CM577-ETH

De ABB CM577-ETH Dit is een AC500 Ethernet-communicatiemodule met twee RJ45-poorten, een geïntegreerde switch, 10/100 Mbit/s-werking en ondersteuning voor TCP/IP, UDP/IP en Modbus TCP.

MODULEEthernet-communicatie
HAVENS2 × RJ45
SNELHEID10 / 100 Mbit/s
PROTOCOLLENTCP/IP · UDP/IP
FABRIKANTABB
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
Informeer nu
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
ABB ↗ABB AC500 · ETHERNETCOMMUNICATIE
AC500 ETHERNET COMMUNICATIEMODULE

CM577-ETH

1SAP170700R0001

Ethernet-communicatiemodule · 2 × RJ45 · 10 / 100 Mbit/s · TCP/IP, UDP/IP en Modbus TCP.

PRODUCTROL

CM577-ETH Voegt switched Ethernet-connectiviteit en ondersteunde TCP/IP-gebaseerde communicatiediensten toe aan een ABB AC500-controller.

CONFIGURATIE-OPMERKING

Bevestig ordernummer 1SAP170700R0001, de AC500 CPU en firmware, IP-instellingen, protocolconfiguratie, tweepoorts topologie, netwerkbekabeling en controllerproject vóór vervanging.

👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
UITSPRAAK VAN HET BESTELNUMMER

Hoe het CM577-ETH-ordernummer is opgebouwd

CM577
CommunicatiemoduleEthernet-interface
ETH
NetwerkvariantIndustriële Ethernet
1SAP170700R0001
ABB-bestelnummerVolledige artikelreferentie
Geverifieerde technische gegevens van ABB

Technische specificaties

ABB CM577-ETH ↗
Algemene informatie−
MerkABB
ModelCM577-ETH
Bestelnummer1SAP170700R0001
ProducttypeEthernet-communicatiemodule
ProductfamilieAC500
Ethernet-interface2 geschakelde RJ45-poorten
Ethernet- en protocolgegevens+
Ethernet-verbindingen2 × RJ45
Geïntegreerde netwerkfunctieTweepoorts Ethernet-switch
Overdrachtstarief10/100 Mbit/s
InternetprotocollenTCP/IP en UDP/IP
Industrieel protocolModbus TCP
ControllerinterfaceABB AC500 communicatiemodule
Vervangende identificatiecodeBestelnummer 1SAP170700R0001
Netwerkconfiguratie+
IP-parametersMoet overeenkomen met het besturings- en installatienetwerkplan.
Subnet en gatewayConfigureer voor het geïnstalleerde netwerk.
PoorttopologieTwee RJ45-poorten behoren tot de geïntegreerde switch.
TCP/UDP-servicesSchakel alleen de functies in die de toepassing vereist.
Modbus TCPBreng adressen en client/server-rollen in kaart binnen het project.
Projectback-upSla de toepassings- en communicatie-instellingen van de AC500 op.
Vervanging van het apparaatHerstel de adresseer- en protocolparameters
Stroomvoorziening en installatie+
Ethernet-bekabelingGebruik industriële twisted-pair-bekabeling en RJ45-connectoren.
Netwerksnelheid10 of 100 Mbit/s, afhankelijk van de aangesloten apparatuur.
TopologiecontroleControleer beide verbindingen van de switchpoort.
Aarding en EMCVolg de instructies van ABB voor het plaatsen van kasten en het aanleggen van kabels.
Controle van de controllerControleer of de CPU en firmware compatibel zijn.
Controle vóór inschakelingControleer de uniciteit van het IP-adres en de kabeltrajecten.
InbedrijfstellingTest de verbinding, ping en uitwisseling van applicatieprotocollen.
Compatibiliteit en diagnostiek+
Compatibiliteit van de controllerOndersteunde ABB AC500 CPU en firmware vereist.
Netwerkcompatibiliteit10/100 Mbit/s Ethernet-apparatuur
ProtocolcompatibiliteitTCP/IP-, UDP/IP- en Modbus TCP-toepassingen
VervangingsconditieHet ordernummer, het IP-plan, de topologie en het project moeten worden hersteld.

Bron: ABB AC500 Communicatie-interfacehandleiding 2CDC125017M0202 voor CM577-ETH bestelnummer 1SAP170700R0001.

Veelgestelde vragen

De meest gestelde vragen door kopers

Wat is CM577-ETH Waarvoor wordt het gebruikt?+
CM577-ETH Dit is een ABB AC500 Ethernet-communicatiemodule met twee geschakelde RJ45-poorten en ondersteuning voor TCP/IP-, UDP/IP- en Modbus TCP-applicatiecommunicatie.
Zijn de twee RJ45-poorten aanwezig? CM577-ETH aparte Ethernet-apparaten?+
Nee. De twee RJ45-connectoren op CM577-ETH Ze behoren tot de geïntegreerde switch van de module. Ze delen dezelfde communicatie-interface en moeten één gecoördineerd IP- en topologieplan volgen.
Welke netwerksnelheden CM577-ETH steun?+
CM577-ETH Ondersteunt 10 en 100 Mbit/s Ethernet. De gekozen verbindingssnelheid, bekabeling en aangesloten switches moeten onderling compatibel zijn.
Hoe werkt dat? CM577-ETH Verschilt dit van een PROFINET I/O-interface?+
In tegenstelling tot een speciale PROFINET I/O-apparaatinterface, CM577-ETH De documentatie ondersteunt TCP/IP-, UDP/IP- en Modbus TCP-communicatie. Het controllerproject en het peerprotocol moeten overeenkomen met de beoogde service.
Wat moet er gecontroleerd worden voordat je iets vervangt? CM577-ETH?+
Voordat u het vervangt CM577-ETH Bevestig ordernummer 1SAP170700R0001, AC500 CPU- en firmwareondersteuning, IP-adres, subnet, gateway, ingeschakelde protocollen, poorttopologie en controllerapplicatie.
Welke installatievoorwaarde is van toepassing op CM577-ETH ?+
Installeren CM577-ETH Met industriële Ethernet-bekabeling, correcte aarding en een IP-adres dat uniek is voor het fabrieksnetwerk. Herstel de projectinstellingen en test elk vereist protocol na het opstarten.
Welke informatie moet er in een document worden opgenomen? CM577-ETH navraag?+
CM577-ETH A
NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Bevestig uw CM577-ETH netwerkconfiguratie met Frida.

Deel het volledige ordernummer, de AC500 CPU, het IP-plan, de protocolvereisten en de Ethernet-topologie voor controle op compatibiliteit, beschikbaarheid en levertijd.

KIES EEN METHODE VOOR DIRECT CONTACT
OFFICIEEL GEGEVENSBLAD

Productinformatie ABB CM577-ETH

Officiële ABB-hardware- en bestelinformatie voor CM577-ETH, bestelnummer 1SAP170700R0001.

CM577-ETH Technische gegevens

De ABB CM577-ETH is een AC500 Ethernet-communicatiemodule met twee RJ45-poorten, een geïntegreerde switch en ondersteuning voor TCP/IP, UDP/IP en Modbus TCP. Controleer vóór vervanging het ordernummer 1SAP170700R0001, de ondersteuning voor de CPU en de terminalbasis, de koppelingssleuf, de firmware, de IP-configuratie, de Modbus TCP-mapping en de netwerktopologie.

OFFICIEEL GEGEVENSBLAD ↗

Neem contact op voor ondersteuning.

Stuur ons het volledige model, ordernummer, aantal, hardwareversie, geïnstalleerde controller of interface en uw technische of inkoopvraag.

Bron: ABB AC500 Hardwarehandleiding 2CDC125017M0202 uit de officiële ABB-documentatie.

ABB-SYSTEEMRELATIE

Hoe de CM577-ETH in het AC500-communicatiemodulesysteem past.

ABB ↗ is de fabrikant, de AC500-communicatiemodule is de platformcontext, CM577-ETH is het complete model en de Ethernet-communicatiemodule is het product.

MERK / PLATFORMABB AC500 communicatiemodule
→
COMPLEET MODELCM577-ETH
→
PRODUCTROLEthernet-communicatiemodule
HAVENS

2 × RJ45

SNELHEID

10 / 100 Mbit/s

PROTOCOLLEN

TCP/IP · UDP/IP

INDUSTRIEEL

Modbus TCP

INSTALLATIE EN AANKOOP

Wat moet er bevestigd worden voor CM577-ETH?

Productfunctie

Voegt een onafhankelijke 10/100 Mbit/s Ethernet-interface toe aan een AC500 CPU en biedt twee geschakelde RJ45-netwerkpoorten.

Volledige identificatie

1SAP170700R0001

SYSTEEMCOMPONENTCM577-ETHETHERNET-COMMUNICATIEMODULE
Configuratiecontrole

Controleer vóór vervanging het bestelnummer 1SAP170700R0001, de ondersteuning voor de CPU en de terminalbasis, de koppelingssleuf, de firmware, de IP-configuratie, de Modbus TCP-mapping en de netwerktopologie.

Offertegegevens

Vermeld het ordernummer, de hoeveelheid, de revisie, de geïnstalleerde hardware en de toepassingsdetails.
