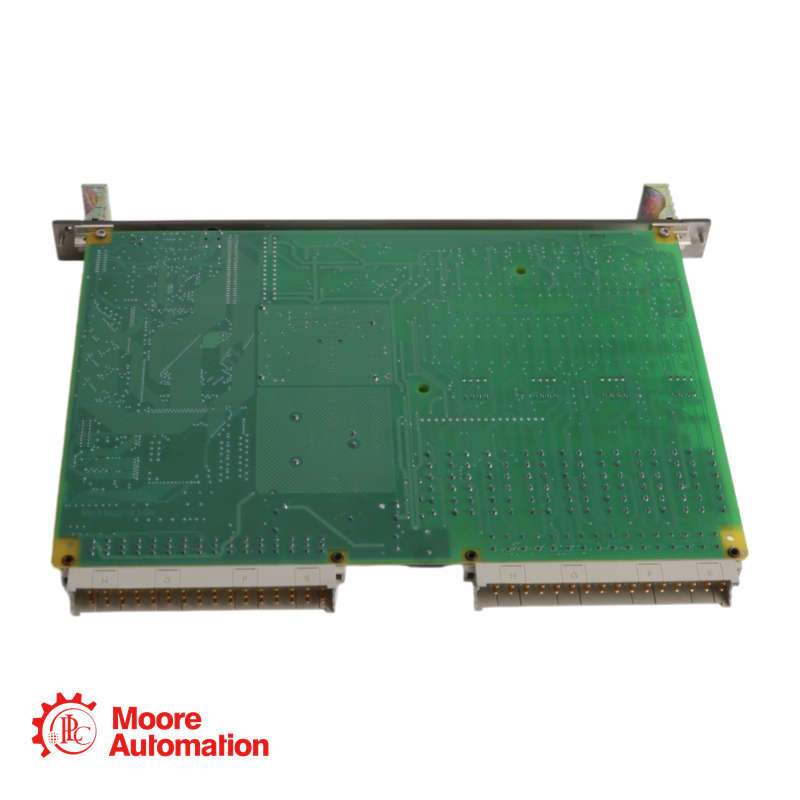

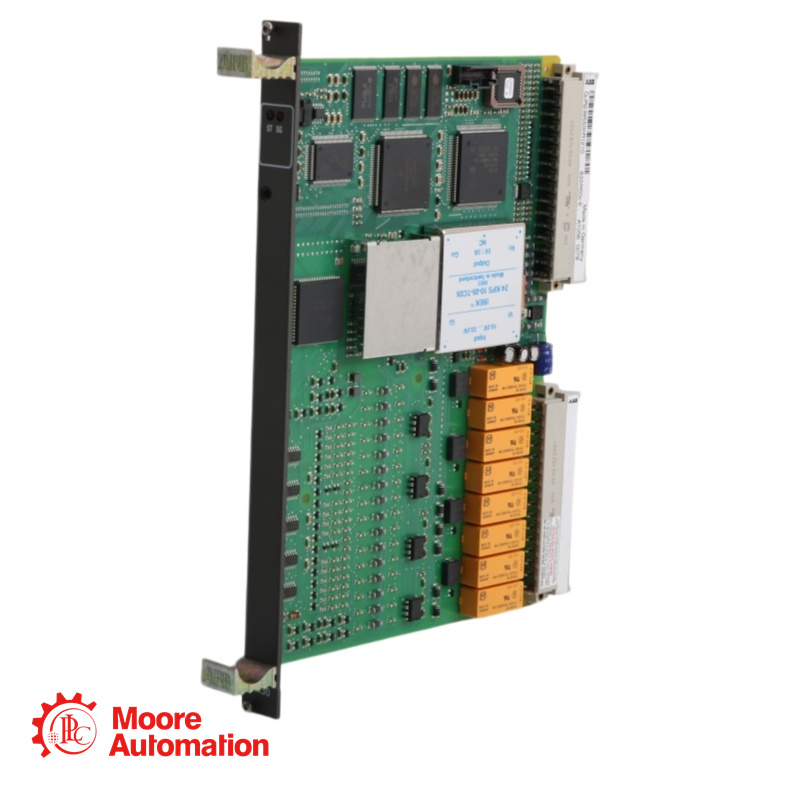

ABB-regelmodule / GJR2395500R1210 83SR50C-E

Hoe kan ik de prijs opvragen?

GJR2395500R1210 83SR50C-E

Verkoopmanager:Frida
◆Telefoon/WhatsApp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Beschrijving - Regelmodule

GJR2395500R1210 83SR50C-E

4 kanalen voor binaire besturing, elk met 4 DI + 2 DO
De module is geschikt voor de volgende toepassingen:
• Aandrijfregeling voor omkeerbare aandrijvingen
• Aandrijfregeling voor eenrichtingsaandrijvingen
• Aandrijfregeling voor actuatoren
• Aandrijfregeling voor magneetventielen
• Functiegroepbesturing
• Bediening in 3 stappen
• Signaalconditionering

Parameter - Regelmodule

GJR2395500R1210 83SR50C-E

Uitgebreide beschrijving: 4 kanalen voor binaire besturing, elk met 4 DI + 2 DO
Douanetariefnummer: 8537101190
Product netto diepte/lengte: 198 mm
Netto producthoogte: 261 mm
Netto productbreedte: 20 mm
Nettogewicht van het product: 0,5 kg
Kanaaltype: DI
Aantal ingangskanalen: 16
Aantal uitgangskanalen: 8
Aantal batterijen: 0

Veelgestelde vragen - Regelmodule

GJR2395500R1210 83SR50C-E

V: Wat is de exacte functie van de GJR2395500R1210 in het Procontrol P14-systeem?
A: Het is een speciaal ontworpen binaire besturingsmodule. Elke module biedt 4 kanalen, en elk kanaal is uitgerust met 4 digitale ingangen (DI) en 2 digitale uitgangen (DO). Deze module is specifiek ontworpen voor de directe aansturing van omkeerbare aandrijvingen, unidirectionele aandrijvingen, actuatoren en magneetventielen. Ook kan de module functiegroepbesturing en 3-stapsbesturing aan. In tegenstelling tot analoge modules is deze module volledig gericht op snelle binaire signaalverwerking.

V: Is deze module een "veiligheidsrelais" of een "tijdvertragingsrelais"?
A: Nee. Ondanks enkele verwarrende beschrijvingen van derden online, is dit noch een standaard tijdvertragingsrelais (zoals de ABB 83SRT-serie) noch een veiligheidsrelais. Het is een I/O- en besturingsmodule binnen de Procontrol P14 DCS-architectuur. Het verwerkt standaard binaire signalen voor automatiseringssequenties, niet voor veiligheidslogica (waarvoor SIL-gecertificeerde modules zoals de 83SR51-variant, die in sommige systeemlay-outs wordt genoemd, nodig zouden zijn).

V: Wat zijn de belangrijkste voordelen van het gebruik van deze module ten opzichte van een standaardkaart?
A: Het belangrijkste voordeel is de gedistribueerde intelligentie. Procontrol P14-modules hebben hun eigen processors en hebben geen centrale CPU nodig voor elke actie. Dit betekent:
Snellere respons voor directe aandrijving.
Minder voorraad: Het Procontrol-systeem gebruikt slechts enkele universele moduletypen om 80% van de besturingstaken van energiecentrales af te dekken.
Vereenvoudigde marshalling: Standaard kabelaansluitingen maken complexe marshallingrekken overbodig.

Modelvergelijking - Regelmodule

Kenmerk / Parameter

83SR50C-E

83SR51f-E

81EU50

(Procontrol

Universele I/O)

Primaire functie

Binaire besturing (aandrijvingen/kleppen)

Anaalog & Binaire besturing

Universele signaalconditionering

Kanalen

4 kanalen

2 kanalen

Configureerbaar

I/O per kanaal

4 DI + 2 DO

4 DI + 1 DO + 2 AI + 1 AO

Universele ingangen (TC/RTD/V/mA)

Typische toepassing

Omkeerbare motorstarter, magneetventielregeling, actuator voor openen/sluiten

Elektrohydraulische actuatoren, continue positionering, masterregelcircuits

Temperatuur-/drukmeting, signaalconversie voor turbine/ketel

Analoge uitgang

Geen

Ja (1 AO per kanaal)

Ja
