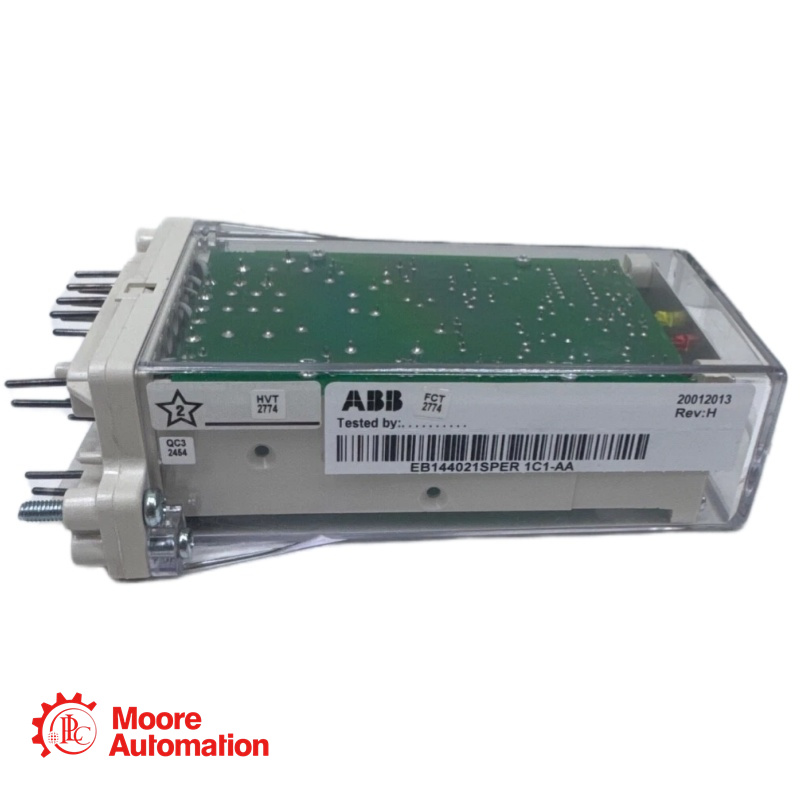

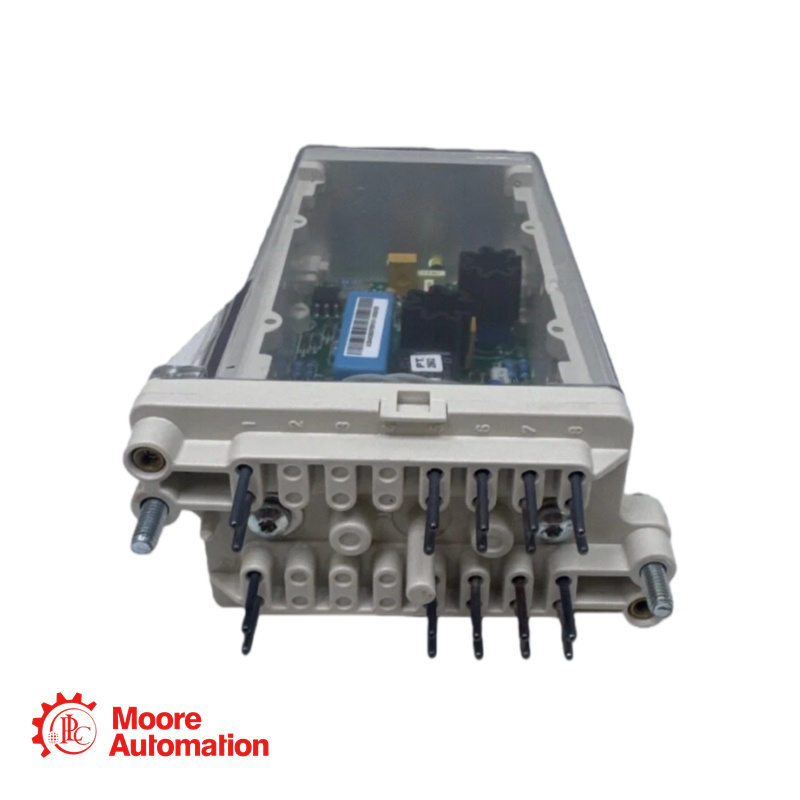

ABB EB144021SPER 1C1-AA Uitschakelcircuitbewakingsrelais

Beschrijvingion

Het relais voor bewaking van het uitschakelcircuit EB144021SPER 1C1-AA Een bewakingsrelais wordt gebruikt voor het bewaken van belangrijke regelcircuits, zoals de regelcircuits van stroomonderbrekers en scheidingsschakelaars en signaalcircuits in elektrische installaties. Over het algemeen is één bewakingsrelais per te bewaken circuit nodig. Als meerdere aftakkingen van een circuit bewaakt moeten worden, kan het benodigde aantal relais op hetzelfde regelcircuit worden aangesloten.

Parameters

Spanning van het bewaakte circuit: 40-265 V gelijkstroom
Meetstroom: 1,5 mA, typ.
Minimale restspanning over het bewaakte circuit: >40 V gelijkspanning
Hulpvoedingsspanning en -stroom:
nominale spanning Un: 48/60/110/220 V gelijkstroom
Bedrijfsspanning: 40-265 V gelijkstroom
Stroomverbruik, typisch: 7 mA

Veelgestelde vragen

V: Wat is een EB144021SPER 1C1-AA Echt waar?
A: De Sper 1C1-AAJ is mechanisch ontworpen voor het COMBIFLEX-systeem. Het voedingsspanningsbereik van het relais is 40-265 V DC.
V: Hoeveel stroom verbruikt een EB144021SPER 1C1-AA gebruik?
A: Het bewakingsrelais kan worden aangesloten om de voedingsspanning van het te bewaken stuurcircuit te ontvangen via de aansluitdraden van het stuurcircuit. Een voorwaarde is echter dat de stuurspoel van het bewaakte circuit niet wordt beïnvloed door het verhoogde stroomverbruik van ongeveer 7-16 mA, afhankelijk van het type bewakingsrelais, en dat de restspanning over het bewaakte circuit hoger is dan 40 V DC.
V: In welke toepassingen is EB144021SPER 1C1-AA Meestal gebruikt?
A: Het wordt gebruikt voor het bewaken van de regelcircuits van stroomonderbrekers, de regelcircuits van scheidingsschakelaars en de signaleringscircuits in energiecentrales en onderstations.
