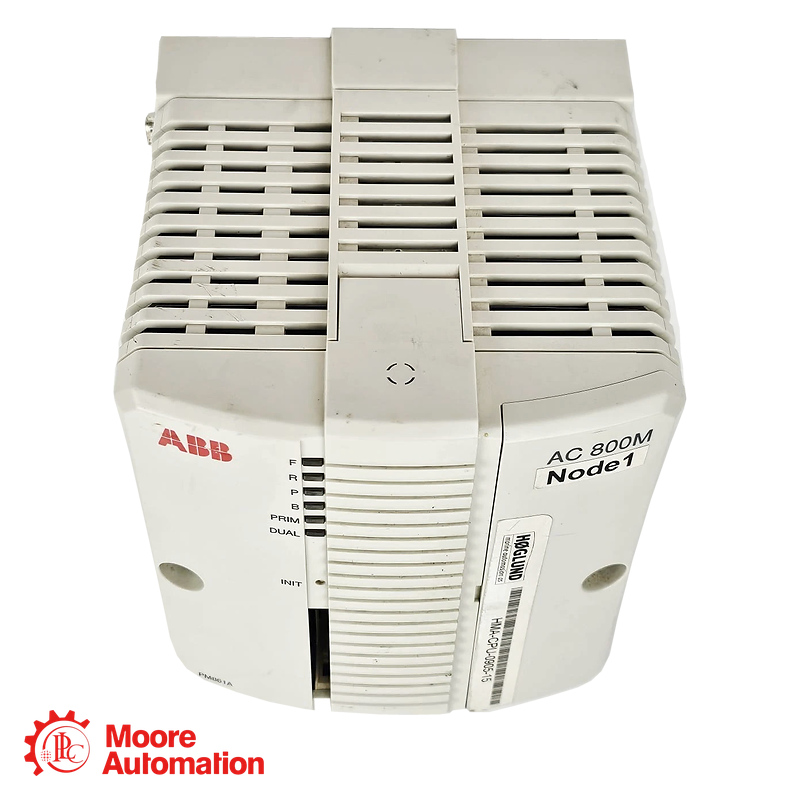

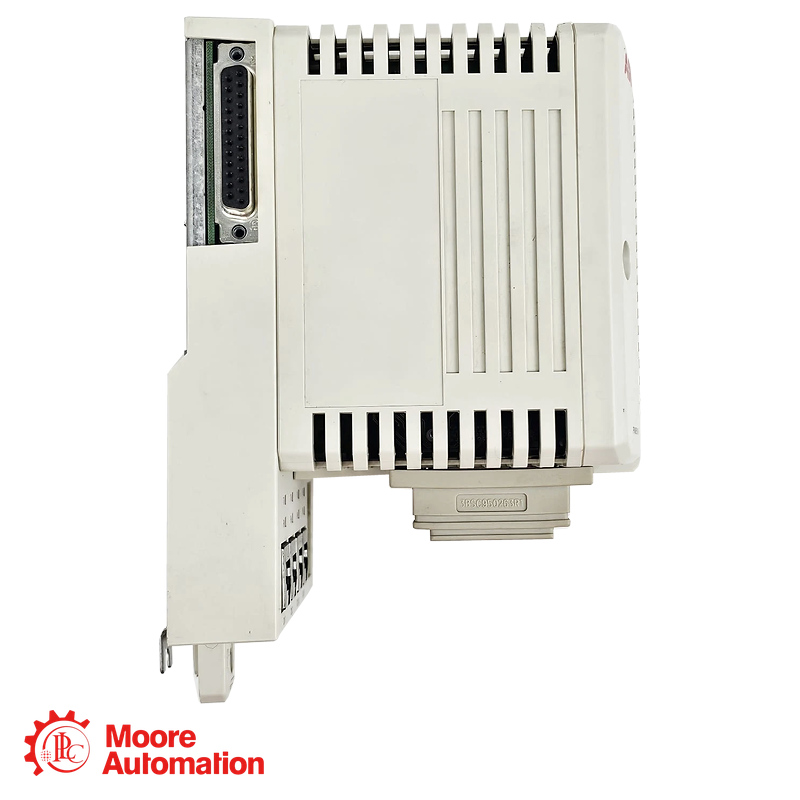

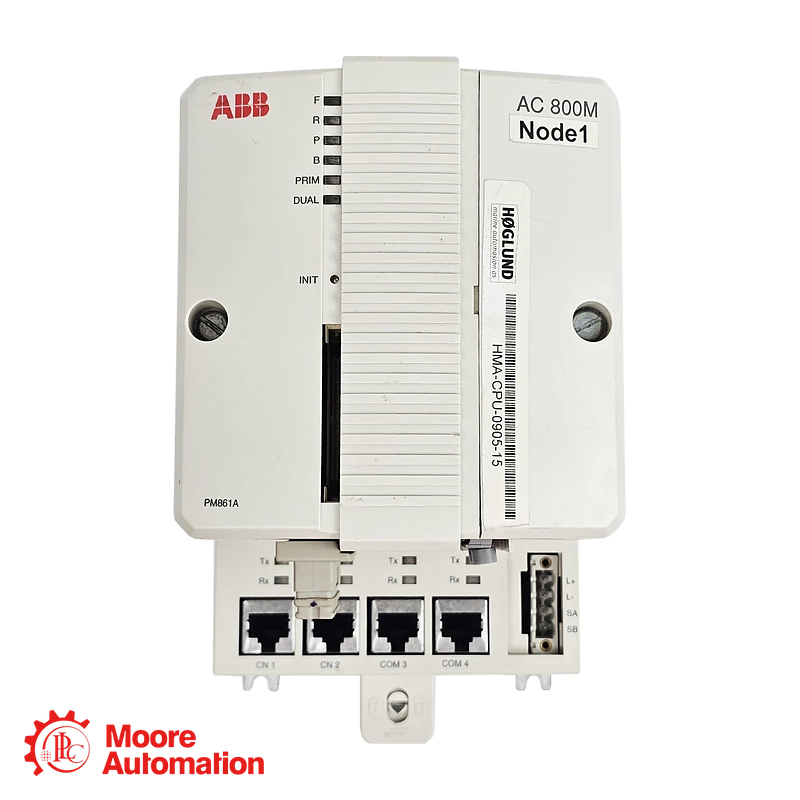

ABB PM857K01 3BSE088385R1 AC 800M High Integrity Processor Unit

Parameter

Specificatie

Fabrikant

ABB

Modelnummer

PM857K01

Artikelnummer

3BSE088385R1

Productfamilie

AC 800M

Producttype

Processorunitpakket met hoge integriteit

Pakketconfiguratie

Eén processor, niet-redundante K01-verpakking

Maximale I/O-signalen

128

Processortype

MPC866

Processorklokfrequentie

96 MHz

Uitvoeringsprestaties

1000 Booleaanse bewerkingen in 0,17 ms

Totaal geheugen

32 MB

Beschikbaar applicatie-RAM

22,184 MB

Firmware flashen PROM

18 MB

Doorlooptijd van het applicatieprogramma

10 ms

Voedingsspanning

24 V DC

Toegestaan ​​leveringsbereik

19,2–30 V DC

Stroomverbruik bij 24 V gelijkstroom

210 mA typisch; 360 mA maximaal

Vermogensdissipatie

5,1 W typisch; 8,6 W maximaal

Invoer voor de status van de redundante voeding

Ondersteund

Type reservebatterij

3,6 V lithium

Kloksynchronisatie

1 ms tussen AC 800M-controllers met behulp van CNCP

Gebeurteniswachtrij per OPC-client

Maximaal 3.000 evenementen

OPC-gebeurtenisoverdrachtstarief

36–86 gebeurtenissen per seconde

OPC-databerichtoverdrachtssnelheid

113–143 berichten per seconde

CEX-Bus communicatiemodules

Maximaal 12

Maximale CEX-Bus voedingsstroom

2.4 A

ModuleBus-clusters met één CPU

1 elektrische en 7 optische clusters

ModuleBus Modulecapaciteit

Maximaal 96 modules met één enkele PM857

Effectieve PM857 I/O-limiet

Maximaal 128 I/O-signalen in totaal.

ModuleBus-scansnelheid

0–100 ms, afhankelijk van de I/O-configuratie

Elektrische modulebus 24 V voedingsstroom

Maximaal 1,0 A

Stabiliteit van de realtimeklok

100 ppm, ongeveer 1 uur per jaar

Bedrijfstemperatuur

0 tot +55°C

Bewaartemperatuur

-40 tot +70 °C

Relatieve luchtvochtigheid

5–95%, niet-condenserend

Toepassingsgebied

Typisch gebruik

Kleine, zeer betrouwbare besturingssystemen

De PM857K01 is geschikt voor toepassingen met hoge betrouwbaarheid die binnen de limiet van 128 I/O-signalen blijven. De complete architectuur vereist een SM812-module, compatibele software en engineering volgens de toepasselijke instructies van ABB.

Uitschakeling en vergrendeling van de apparatuur

De processor kan toegangsregels, beveiligingssequenties en gecoördineerde afsluitlogica uitvoeren voor individuele machines of compacte proceseenheden. Ingenieurs moeten rekening houden met de applicatiecyclus van 10 ms en de reactietijden van aangesloten I/O en veldapparatuur.

Regeling van brander en verbranding

De PM857K01 kan deel uitmaken van een correct ontworpen brander- of verbrandingsregelarchitectuur, waarbij het vereiste aantal signalen binnen de limieten van de controller past. De uiteindelijke configuratie moet de noodzakelijke hardware- en softwarecomponenten met hoge betrouwbaarheid bevatten.

Verpakte proceseenheden

De controller kan worden toegepast op skids en compacte systemen met een bepaald aantal proces- en beveiligingssignalen. Dankzij het compacte DIN-railformaat is installatie in lokale schakelkasten mogelijk.

Gedistribueerde S800 I/O-systemen

Dankzij de elektrische en optische ModuleBus-aansluitingen kan de I/O van de S800 worden verdeeld over lokale en externe kasten. Hoewel ModuleBus meerdere modules kan ondersteunen, blijft de PM857-toepassing beperkt tot in totaal 128 I/O-signalen.
