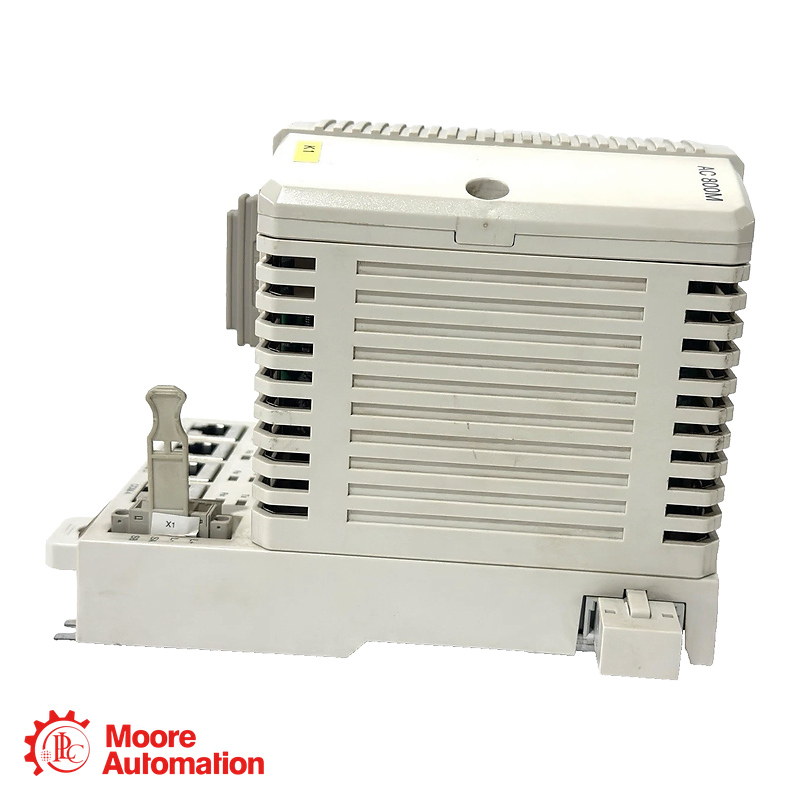

De ABB PM865K02 3BSE031150R1 is een redundant processor-unitpakket bedoeld voor AC 800M High Integrity-besturingsarchitecturen.
Merk :
ABBOnderdeel nummer :
PM865K02 3BSE031150R1Gewicht :
1.2 kgDimensie :
11.9x18.6x13.5 cmLand van herkomst :
SwedenHS-code :
8537101190Beschrijving :
Processor Unit
Contact Hieronder vindt u de beste prijs.
Contact-- Frida
E-mail --sales5@mooreplc.com
Mobiel (WhatsApp) -- +86 15359408275
Productoverzicht

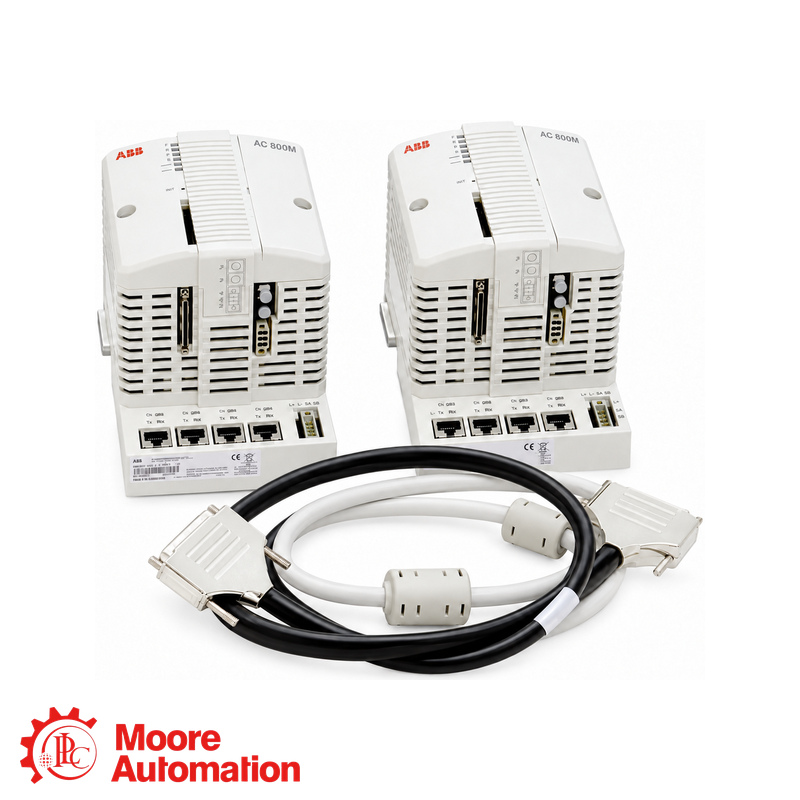

De ABB PM865K02 3BSE031150R1 De K02 is een redundant processorpakket bedoeld voor AC 800M High Integrity-besturingsarchitecturen. ABB definieert het K02-pakket als twee PM865K01-processoreenheden, geleverd met een TK850 CEX-Bus-uitbreidingskabel en een TK851 RCU-Link-kabel. Elke PM865K01-processoreenheid bevat een PM865-CPU, een TP830-basisplaat, een TB850 CEX-Bus-terminator, een TB807 ModuleBus-terminator, een TB852 RCU-Link-terminator en een geheugenback-upbatterij. Het PM865K02-pakket levert dus de gekoppelde processorhardware en redundantie-linkkabels, maar bevat niet de apart te bestellen SM811-supervisiemodule. De PM865-processor gebruikt een 96 MHz MPC862P-chip en biedt 32 MB RAM, waarvan 22,184 MB beschikbaar is voor besturingstoepassingen. ABB specificeert een uitvoeringstijd van 0,17 ms voor 1000 Booleaanse bewerkingen. De cyclustijd van het applicatieprogramma voor de High Integrity-controllerconfiguratie is gespecificeerd tot 10 ms. In een redundante configuratie fungeren de twee processoreenheden als primaire en back-upcontrollers. ABB specificeert een maximale omschakeltijd van 10 ms. De daadwerkelijke procesrespons tijdens een controlleroverdracht is ook afhankelijk van de veiligheidstoepassing, de I/O-architectuur, de communicatie-interfaces en de bewaarde controllerstatussen.
Technische specificaties
Parameter | Specificatie |
Fabrikant | ABB |
Productmodel | PM865K02 |
Artikelnummer | 3BSE031150R1 |
Productfamilie | AC 800M |
Producttype | Hoogwaardig redundant processor-unitpakket |
Pakketconfiguratie | Twee PM865K01-processoreenheden |
Processortype | MPC862P |
Klokfrequentie | 96 MHz |
Prestaties bij 1.000 Booleaanse bewerkingen | 0,17 ms |
Totaal RAM-geheugen | 32 MB |
Beschikbaar RAM-geheugen voor applicaties | 22,184 MB |
Firmware flashen PROM | 4 MB |
Flashgeheugen voor applicaties en data. | No |
Minimale cyclustijd van de applicatie met hoge integriteit | 10 ms |
Maximale omschakeltijd van de controller | 10 ms |
Voeding | 24 V DC |
Toegestaan leveringsbereik | 19,2–30 V DC |
Stroomverbruik van de CPU | 287 mA typisch; 487 mA maximaal |
Stroomverbruik van de CPU | 6,9 W typisch |
Intern energiereservoir | 5 ms |
Voordelen
• Gekoppelde controllerarchitectuur voor verhoogde systeem beschikbaarheid
• Het K02-pakket is gedefinieerd voor redundante controllerprojecten
• Ondersteuning voor gescheiden procesbesturings- en veiligheidsfuncties
• Uitbreidbare communicatie-interface-architectuur
• Ondersteuning voor gedistribueerde optische I/O-installaties
• Batterijgevoed geheugen tijdens stroomuitval
• Geschikt voor het onderhoud van bestaande PM865- en SM811-systemen
AToepassingsgebieden
Toepassingsgebied | Typisch gebruik |
Hoogwaardige procesinterlocatiekoning | De PM865K02 kan veiligheidsgerelateerde vergrendelingen en beschermingslogica uitvoeren binnen een correct ontworpen AC 800M High Integrity-architectuur. De applicatie, SM811-supervisie en aangesloten I/O moeten als één gecoördineerd systeem worden geconfigureerd. |
Redundante veiligheidscontrole | De gekoppelde PM865-processoren bieden primaire en back-up controllerpaden voor toepassingen waarbij continue beschikbaarheid van de controller vereist is. ABB specificeert een maximale overdrachtstijd van 10 ms tussen de primaire en back-up CPU's. |
Gecombineerde proces- en veiligheidsautomatisering | De PM865 kan deel uitmaken van een automatiseringsarchitectuur die procesbesturingsinformatie coördineert met afzonderlijk beheerde veiligheidsfuncties. Scheiding van applicaties, toegangsrechten en toewijzing van controllers moeten aansluiten op het projectontwerp. |
Gedistribueerde I/O met hoge integriteit | In de redundante configuratie worden zeven optische ModuleBus-clusters en tot wel 84 modules ondersteund. Hierdoor kunnen compatibele gedistribueerde I/O-modules over verschillende fabrieksonderdelen worden verspreid, terwijl de verbinding met de controllerarchitectuur behouden blijft. |
PM865-systeemuitbreiding geïnstalleerd | PM865K02 is relevant wanneer een bestaande kast, technische database of onderdelenlijst 3BSE031150R1 specificeert. De SM811-module, controllerfirmware, hardwarebibliotheken, I/O-configuratie en applicatieback-up moeten vóór integratie worden gecontroleerd. |
Veelgestelde vragen
Vraag 1. Welke onderdelen zijn inbegrepen in PM865K02?
ABB omschrijft PM865K02 als twee PM865K01-processoreenheden, geleverd met een TK850 CEX-Bus-uitbreidingskabel en een TK851 RCU-Link-kabel. Elke PM865K01 bevat een PM865-CPU, een TP830-basisplaat, de benodigde busterminators en een geheugenback-upbatterij.
Vraag 2. Wordt er een SM811-module meegeleverd met de PM865K02?
Nee. Het ordernummer PM865K02 heeft betrekking op het redundante processorpakket. De SM811-supervisiemodule wordt geleverd onder een apart ordernummer en moet, indien vereist door de High Integrity-architectuur, samen met de bijbehorende basisplaat en synchronisatiekabel worden geselecteerd.
Vraag 3. Kan de PM865 de besturingsapplicatie opslaan in het interne flashgeheugen?
ABB geeft aan dat flashgeheugen voor de applicatie en data niet beschikbaar is voor de PM865. Technici dienen daarom een geverifieerde externe projectback-up te bewaren en de juiste downloadprocedure, firmware en hardwaredefinities te controleren voordat een vervangende controller in gebruik wordt genomen.
Neem hieronder contact op voor de beste prijs.
Contact Mobiel / WhatsApp E-mail
PM865K02 3BSE031150R1
Frida
+86 15359408275
sales5@mooreplc.com
Productleverings- en bestelinformatie
Parameter Bestelinformatie Fabrikant ABB Vereist model PM865K02 Volledig artikelnummer 3BSE031150R1 Benodigde hoeveelheid Geef het aantal benodigde processorpakketten aan. Regeling van de controller Bevestig of het project gebruikmaakt van een enkele of redundante controllerarchitectuur. Softwareomgeving Lever de System 800xA- of Compact Control Builder-versie aan, indien beschikbaar. Firmware-informatie Geef de geïnstalleerde firmwareversie van de controller op voor vervangingsprojecten. Pakketomvang Bevestig het processorpakket, de basisplaat en de benodigde accessoires in de offerte. Extra hardware Identificeer de benodigde voedingen, CEX-Bus-interfaces, communicatiemodules of batterijaccessoires afzonderlijk. Bezorgbestemming Geef het land, de stad en de postcode van bestemming op. Gewenste leverdatum Geef het vereiste project- of onderhoudsschema aan. Orderverificatie Vermeld het volledige modelnummer en een duidelijke beschrijving van de aansluiting.Foto van het trollerlabel indien beschikbaar. Definitieve bevestiging Controleer voor uw bestelling het model, artikelnummer, aantal, verpakkingsomvang, levertijd en verzendmethode.
