ABB PM866AK02 3BSE081637R1 AC 800M Redundante processoreenheid

Contact Hieronder vindt u de beste prijs.

Contact-- Frida
E-mail --sales5@mooreplc.com

Mobiel (WhatsApp) -- +86 15359408275

Productoverzicht

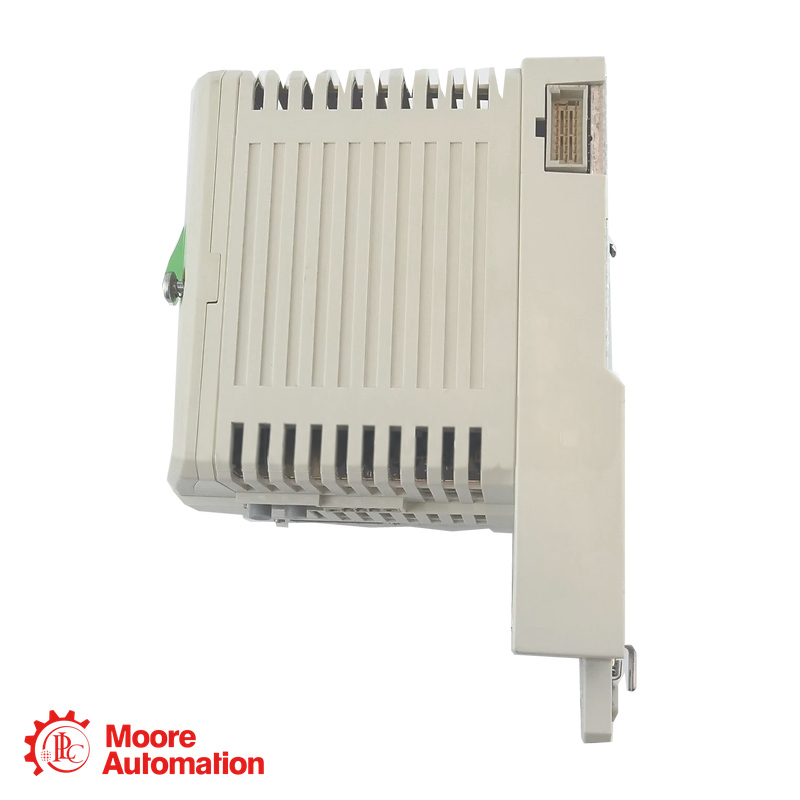

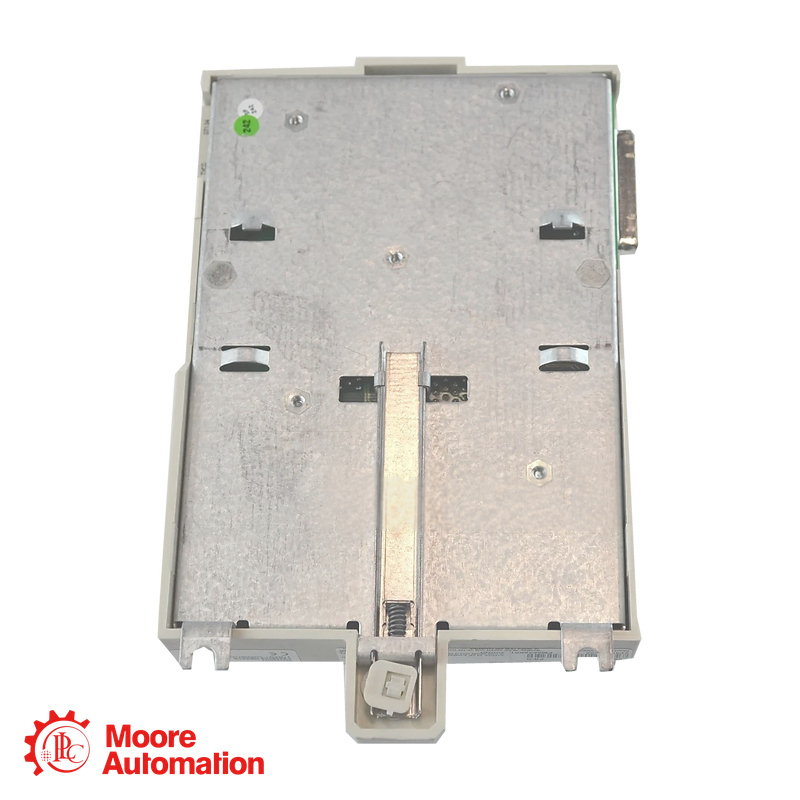

De ABB PM866AK02 3BSE081637R1 Dit is een redundant processorpakket voor het AC 800M-besturingsplatform. ABB levert de K02-configuratie met twee PM866A CPU-modules, twee TP830-basisplaten, twee TB807 ModuleBus-terminators, een TK850 CEX-Bus-uitbreidingskabel, een TK851 RCU-Link-kabel en twee geheugenback-upbatterijen. Elke PM866A-processor gebruikt een MPC866-apparaat dat werkt op 133 MHz. De controller biedt 64 MB geheugen, waarvan 51,389 MB beschikbaar is voor besturingstoepassingen. ABB specificeert een uitvoeringstijd van 0,09 ms voor 1000 Booleaanse bewerkingen en cyclustijden van applicatieprogramma's tot 1 ms. De redundante architectuur is bedoeld om de beschikbaarheid van de controller te verbeteren door twee gecoördineerde CPU-paden te behouden. ABB specificeert een maximale omschakeltijd van de controller van 10 ms. Het uiteindelijke gedrag van het proces tijdens een overdracht is ook afhankelijk van het applicatieontwerp, de communicatie-interfaces, de I/O-configuratie en de redundantieconfiguratie.

Technische specificaties

Voordelen

• Verhoogde beschikbaarheid van de controller dankzij een gekoppelde CPU-architectuur
• Snelle uitvoering voor multitask-besturingstoepassingen
• Capaciteit voor grotere AC 800M-besturingsprojecten
• Uitbreidbare communicatie- en gedistribueerde I/O-structuur
• Gecoördineerde controller, CEX-Bus en S800 I/O-redundantie
• Duidelijk gedefinieerde pakketcomponenten voor redundantieprojecten
• Compacte railmontage

AToepassingsgebieden

Veelgestelde vragen

Q1Welke onderdelen zijn inbegrepen in de PM866AK02?
ABB vermeldt twee PM866A CPU's, twee TP830 basisplaten, twee TB807 ModuleBus-terminators, één TK850 CEX-Bus uitbreidingskabel, één TK851 RCU-Link kabel en twee geheugenback-upbatterijen. De uiteindelijke offerte moet de volledige pakketinhoud herhalen.

Vraag 2. Garandeert de omschakeltijd van 10 ms een storingsvrije procesbesturing?
Nee. ABB specificeert een maximale omschakeltijd van de controller van 10 ms, maar het algehele procesgedrag hangt ook af van de applicatietaken, communicatie-interfaces, I/O-redundantie, het gedrag van de veldapparaten en hoe de controllerstatussen tijdens de overdracht worden afgehandeld.

Vraag 3. Wat moet er gecontroleerd worden vóór de ingebruikname van PM866AK02?
Controleer de Control Builder-versie, de firmwareversie, de controllerapplicatie, de IP-adressen, de RCU-Link-verbinding, de CEX-Bus-configuratie, de optische ModuleBus-clusters, de voedingen en de redundantie-instellingen. Beide controllerpaden moeten worden gecontroleerd voordat het systeem in gebruik wordt genomen.
