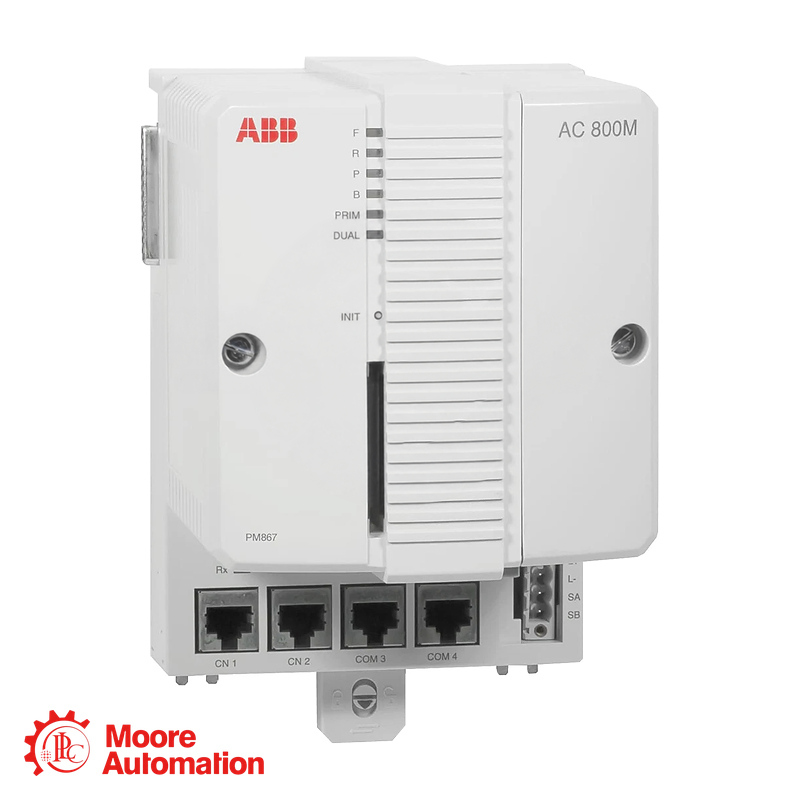

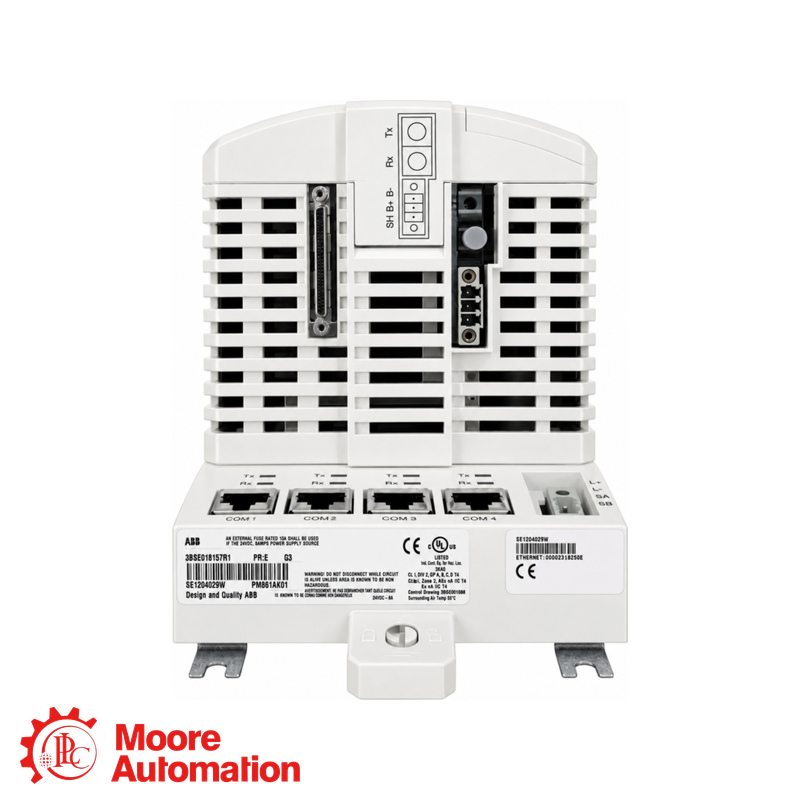

ABB PM867K01 3BSE076355R1 AC 800M High Integrity Processor Unit

Parameter

Specificatie

Fabrikant

ABB

Modelnummer

PM867K01

Artikelnummer

3BSE076355R1

Productfamilie

AC 800M

Producttype

Processorunitpakket met hoge integriteit

Pakketconfiguratie

Eén processor, niet-redundante K01-verpakking

Breedte van de bodemplaat

115 mm

Processortype

MPC866

Klokfrequentie

133 MHz

Uitvoeringsprestaties

1000 Booleaanse bewerkingen in 0,09 ms

Totaal geheugen

64 MB

Applicatie-RAM

46,559 MB

Firmware flashen PROM

18 MB

Minimale applicatiecyclustijd

1 ms

Toepassingen per controller

Maximum 32

Programma's per aanvraag

Maximum 64

Diagrammen per toepassing

Maximum 128

Taken per controller

Maximum 32

Verschillende cyclustijden

Maximum 32

Mogelijkheid tot omschakeling naar een redundante configuratie

Maximaal 10 ms bij gebruik in een ondersteunde redundante configuratie.

Voedingsspanning

24 V DC

Toegestaan ​​leveringsbereik

19,2–30 V DC

Stroomverbruik bij 24 V gelijkstroom

210 mA typisch; 360 mA maximaal

Vermogensdissipatie

5,1 W typisch; 8,6 W maximaal

Invoer voor de status van de redundante voeding

Ondersteund

Ingebouwde back-upbatterij

3,6 V lithium

Kloksynchronisatie

1 ms tussen AC 800M-controllers met behulp van CNCP

Gebeurteniswachtrij per OPC-client

Maximaal 3.000 evenementen

OPC-gebeurtenisoverdrachtstarief

36–86 gebeurtenissen per seconde

OPC-databerichtoverdrachtssnelheid

113–143 berichten per seconde

CEX-Bus communicatiemodules

Maximaal 12

Toepassingsgebied

Typisch gebruik

Procesbeheersing met hoge betrouwbaarheid

De PM867K01 kan, in combinatie met een SM812-module en de vereiste ABB-softwareconfiguratie, fungeren als de hoofdprocessor in een gekwalificeerde High Integrity-architectuur. Hij is geschikt voor toepassingen waarbij besturingslogica en veiligheidsgerelateerde functies binnen System 800xA moeten worden gecoördineerd.

Kritieke apparatuurvergrendeling

De controller kan apparatuurtoegangsrechten, uitschakelprocedures en gecoördineerde vergrendelingen voor kritieke procesonderdelen uitvoeren. De uiteindelijke architectuur moet voldoen aan het toepasselijke veiligheidshandboek wanneer de logica een veiligheidsgerelateerde functie uitvoert.

Continue productieprocessen

De 133 MHz-processor, de Booleaanse verwerkingstijd van 0,09 ms en de configureerbare taakcycli ondersteunen continue besturing en sequentiële uitvoering. Typische installaties kunnen bestaan ​​uit onderling verbonden proceseenheden die een georganiseerde applicatie- en taakuitvoering vereisen.

Gedistribueerde S800 I/O-systemen

De PM867K01 ondersteunt elektrische en optische ModuleBus-verbindingen voor de integratie van gedistribueerde S800 I/O. Een configuratie met één processor kan tot 96 ModuleBus I/O-modules ondersteunen, afhankelijk van het daadwerkelijke systeemontwerp en de scantijdvereisten.

Systeem 800xA Besturingsuitbreiding

Het pakket kan worden gebruikt bij het toevoegen van een compatibel processorstation aan een bestaande System 800xA-installatie. Firmware, engineeringsoftware, communicatie-interfaces en hardwarebibliotheken moeten vóór de integratie worden gecontroleerd.
