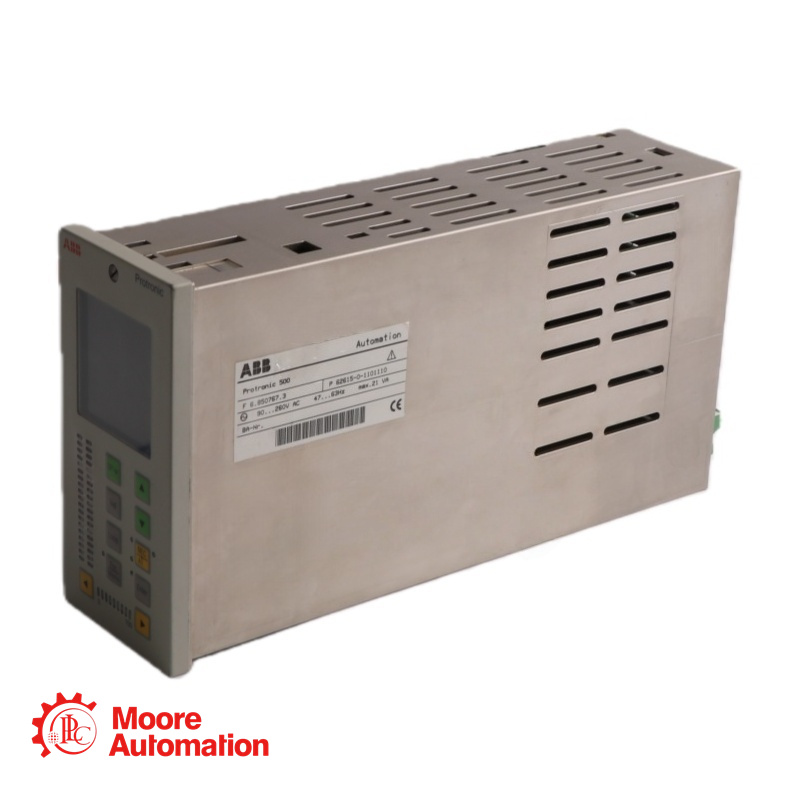

ABB Protronic 500 F 6.850041.1 P62615-0-141110 Controller

Productparameters

De ABB Protronic 500 is een veelzijdige, modulaire procescontroller die is ontworpen voor universele toepassingen.

Het biedt nauwkeurige controle, uitgebreide configuratiemogelijkheden en robuuste uitbreidingsmogelijkheden via meerdere I/O-modulesleuven.

Geschikt voor montage op het voorpaneel, garandeert het een betrouwbare werking in diverse procestechnische omgevingen met hoge nauwkeurigheid en flexibele integratiemogelijkheden.

Universele ingang AI01: Configureerbaar voor standaardsignalen van 0/4...20 mA, thermokoppels (typen J, E, K, L, U, R, S, T, B, D), Pt100 RTD's (2-/3-/4-draads) of potentiometers. Resolutie ≤0,01%, nauwkeurigheid ≤0,2%. Beschikt over lijnbreuk-/sensorbreukbewaking, linearisatie en worteltrekking. Overstroom-/polariteitsomkeerbeveiliging tot ±40 mA.
Analoge ingang AI02: Ingang voor mA-signalen (0/4...20 mA), technische gegevens vergelijkbaar met AI01 maar zonder elektrische isolatie. Optie voor 0...10 V-ingang (zie code nr. 310).
Binaire I/O: 4 configureerbare binaire in- en uitgangen. Ingangsspanning: 24V DC, 1-signaal: 13,0...30,2V, 0-signaal: -3,0...5,0V. Uitgangsspanning: 24V extern, 1-signaal: 13,0...30,2V (0...max. mA), 0-signaal: -3,0...5,0V (0...0,15 mA). Schakelfrequentie ≤8 Hz.
Algemene gegevens: Resolutie ≤0,01%, nauwkeurigheid ≤0,2%, temperatuureffect ≤0,2%/10°C. Toegestane common-mode spanning ten opzichte van massa ≤±4V DC. Toegestane differential-mode spanning: 50 mVss. Maximale frequentie van het hardware-ingangsfilter: 7 Hz.
Analoge uitgang: 0/4...20 mA bij max. 750 Ω, kortsluit- en open-circuitbestendig. Regelbereik: 0...≥21 mA. Belastingsafhankelijkheid: 0,1%/100 Ω. Resolutie ≤0,01%.
Binaire uitgangen: zie "Binaire I/O" onder Ingangen.
Zendervoeding: Uitgangsspanning 20...24 V DC, 100 mA, kortsluitvast met belastingbewaking.
Regelaartypen: 2-punts PID, verwarmen-uit-koelen, stappenregelaar, continue regelaar (optioneel met gesplitst bereik).
Programmeur: Kan tot 10 programma's opslaan, elk met 15 segmenten. Segmentduur: 0...99:59:59 uur.
Configuratie: Lijstconfiguratie met wachtwoordbeveiliging of vrije configuratie (via pc-software IBIS_R+).
Uitbreiding: 7 modulesleuven voor het toevoegen van analoge/binaire I/O, interfaces (RS485, RS232, PROFIBUS-DP), realtimeklok, enz.
CPU: Resolutie van gemeten/gecorrigeerde waarde ≤0,01%. Cyclustijd ≥45 ms (masterinstelling zonder extra modules). Gegevensback-up via Flash-EPROM of optionele geheugenkaart.
AC-versie: 115 tot 230 V AC (90...260 V), 47...63 Hz. Stroomverbruik: 9 VA (6 W) zonder modules + max. 12 VA (9 W) met modules. Overbrugging bij stroomuitval >150 ms bij >180 V AC.
DC-versie: 24 V UC (-25...+30%), restrimpel <±3 Vss. Stroomverbruik: 10 VA (7 W) zonder modules + max. 13 VA (9 W) met modules. Stroomuitvaloverbrugging >20 ms bij 0,85 x Uitem. Arbeidsfactor cosφ=0,7. Geen externe zekering nodig.
