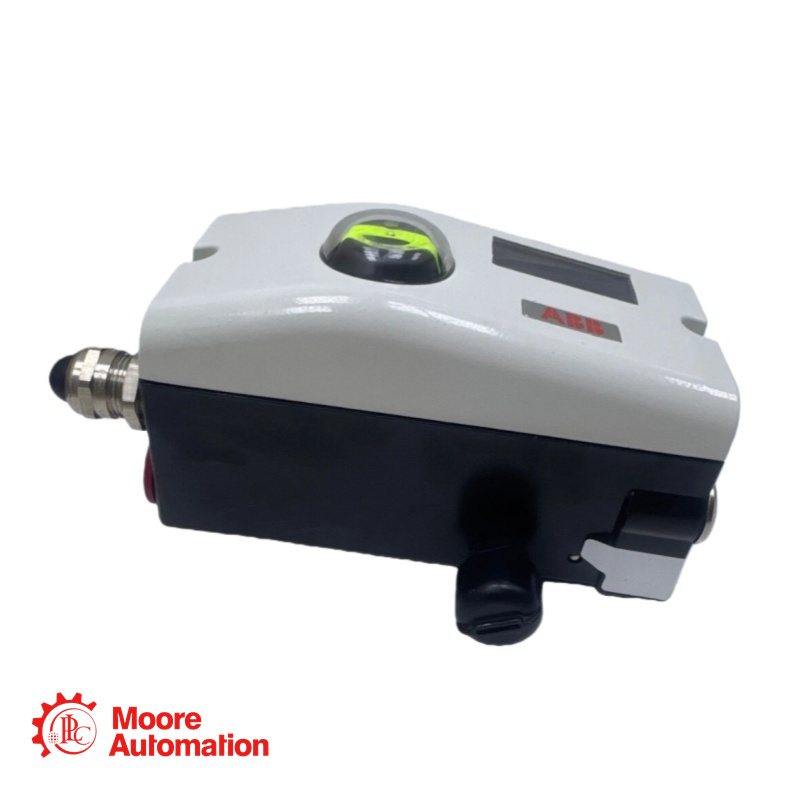

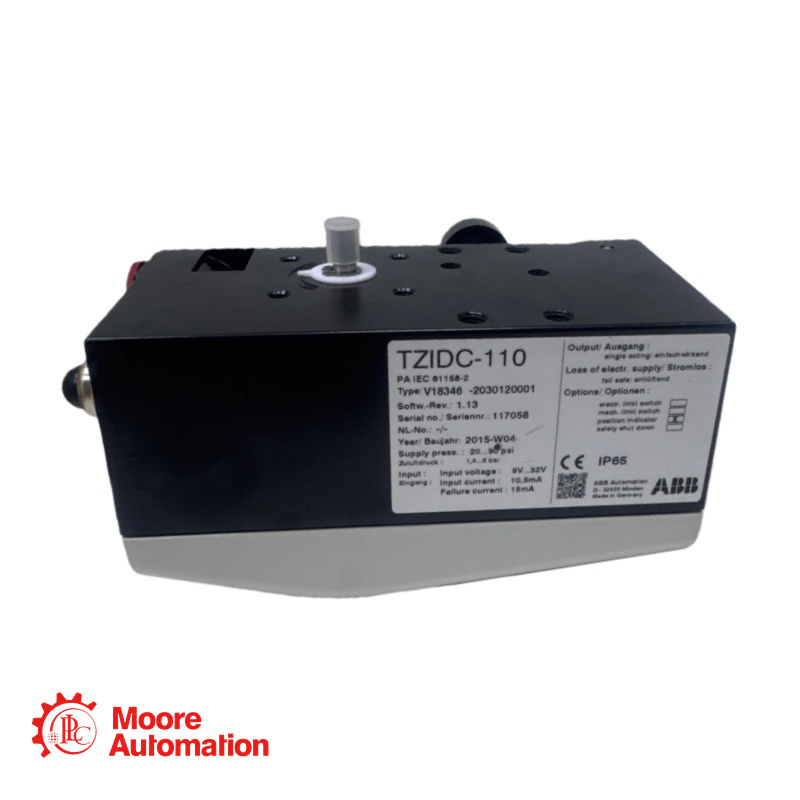

ABB TZIDC-110 digitale klepstandsteller

Hoe kan ik contact opnemen?

Klik om te communiceren met Ons Verkoopmanager: Frida

Ontdek dit product

PROFIBUS-profiel: Elektropneumatische actuatoren V3.0
Fysieke laag: conform IEC 61158-2
Transmissiesnelheid: 31,25 Kbit/s
Busvoedingsspanning: 9,0 tot 32,0 V DC
Maximale toelaatbare spanning: 35 V DC
Ingangsstroom: 10,5 mA
Stroomsterkte bij een fout: 15 mA (10,5 mA + 4,5 mA)
Apparaatnaam: TZIDC-X10
Busadresbereik: 0 tot 126 (standaard: 126)
Verplaatsing van de actuator:
Rotatiehoek (meetbereik): 270°
Werkingsbereik voor lineaire actuatoren: min. 25°, max. 45°
Werkingsbereik voor roterende actuatoren: min. 25°, max. <270°
Bewegingslimiet actuator: Vrij instelbaar van 0 tot 100% van de totale bewegingsuitslag (minimaal bereik >20%).
Verlenging van de actuatorbewegingstijd: 0 tot 200 seconden, afzonderlijk instelbaar voor elke richting (alleen met "fail-safe" pneumatiek).
Dode zone tijdslimiet (monitoringsparameter): 0 tot 200 seconden
Pneumatische aansluitingen: Schroefdraadopties: 1/4-14 NPT, 1/4-18 NPT, M20 x 1.5, G 1/4, Rc 1/4
Persluchttoevoerdruk (standaard): 1,4 tot 6,0 bar (20 tot 90 psi)
Persluchttoevoerdruk (maritieme versie): 1,6 tot 5,5 bar (23 tot 80 psi)
Luchtcapaciteit (bij 1,4 bar / 20 psi): >5 kg/u (~3,9 Nm³/u / 2,3 scfm)
Luchtcapaciteit (bij 6,0 bar / 90 psi): >13 kg/u (~10 Nm³/u / 6 scfm)
Luchtverbruik (standby): <0,03 kg/u (<0,015 scfm), onafhankelijk van de toevoerdruk
Resolutie (A/D-conversie): >16.000 stappen
Bemonsteringsfrequentie: 20 ms
Effect van omgevingstemperatuur: ≤0,5% per 10 K (referentietemperatuur: 20 °C)
Invloed van trillingen: ≤1% tot 10 g bij 80 Hz
Temperatuurbereik (gebruik, opslag, transport): -40 tot +85 °C (-40 tot 185 °F)
Relatieve luchtvochtigheid (in bedrijf): tot 95% (jaarlijks gemiddelde), condensatie toegestaan ​​met gesloten behuizing en ingeschakelde luchttoevoer.
Relatieve luchtvochtigheid (transport/opslag): tot 75% (jaarlijks gemiddelde)

Gebruiksgebied

Olie en gas
Chemische en petrochemische industrie
Farmaceutische en biotechnologische technologie
Energieopwekking
