Beschrijving

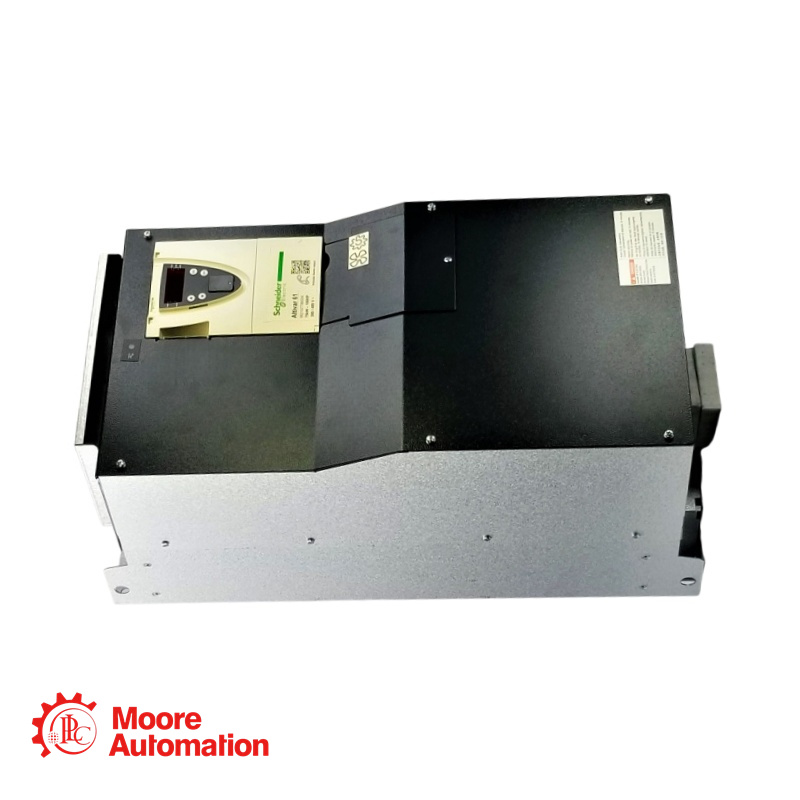

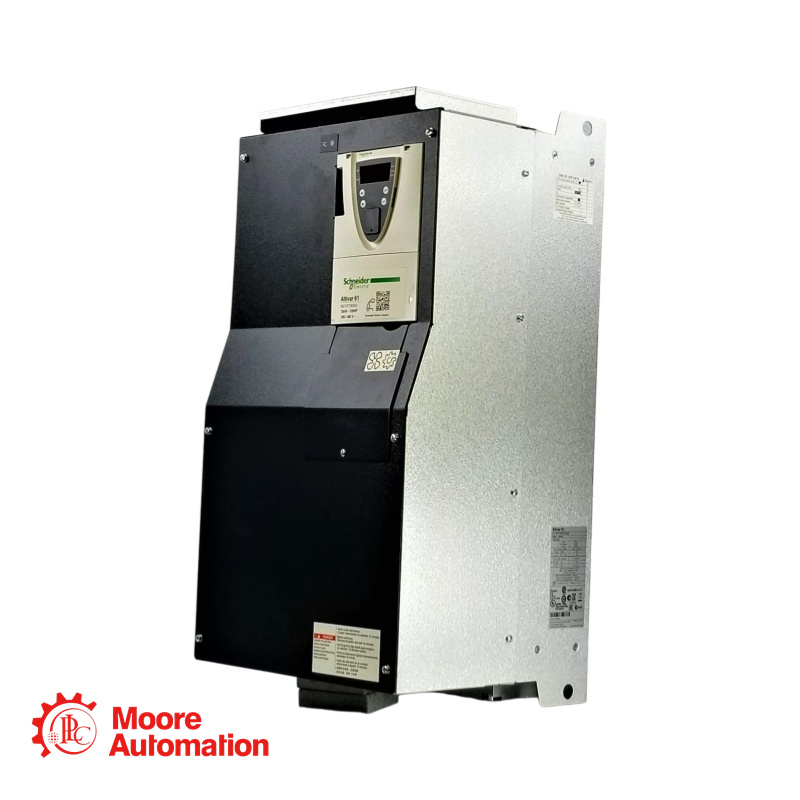

• De Schneider Electric Altivar 61 ATV61HD75N4 is een frequentieregelaar met een vermogen van 75 kW (100 pk) uit de Altivar 61-serie, speciaal ontwikkeld voor pomp- en ventilatiemachines (ventilatoren, pompen, compressoren) in industriële en gebouwgebonden toepassingen.

• Sensorloze fluxvectorregeling voor asynchrone motoren en sensorloze vectorregeling voor synchrone motoren, voor een hoog koppel en nauwkeurige snelheidsregeling zonder feedbackapparaten.

Specificatie

●Producttype: Variabele snelheidsaandrijving
●Motorvermogen: 75 kW / 100 pk (3-fasen, 380...480 V)
●Voedingsspanning: 380...480 V (-15% / +10%)
●Aantal fasen: 3 fasen
●Lijnstroom: 167 A bij 380 V / 137 A bij 480 V
●Schijnbaar vermogen: 109,9 kVA bij 380 V
●Maximale verwachte lijn Isc: 22 kA
●Nominale schakelfrequentie: 12 kHz
●Schakelfrequentiebereik: 1...16 kHz (12...16 kHz met vermogensreductie)
●Maximale transiënte stroom: 192 A gedurende 60 seconden
●Bedrijfstemperatuur: -10...50 °C (zonder vermogensreductie), 50...60 °C (met vermogensreductie)
●Opslagtemperatuur: -25 tot 70 °C

Sollicitatie

De ATV61HD75N4 wordt veel gebruikt in:

Pompen: Centrifugaalpompen, boosterpompen, circulatiepompen, irrigatiesystemen

Ventilatie: Industriële ventilatoren, blowers, HVAC-systemen, afzuigventilatoren, koeltorens

Luchtbehandeling: Luchtbehandelingsunits (AHU), compressoren

Bediening van schakelapparatuur: Lokale of externe bediening van stroomonderbrekers, scheidingsschakelaars en aardingsschakelaars.

Industriële machines: transportbanden (lichte belasting), mengers (constant koppel met vermogensreductie)

Veelgestelde vragen voor ATV61HD75N4

• Vraag 1: Wat is het verschil tussen Altivar 61 en Altivar 71?

A:De Altivar 61 is geoptimaliseerd voor toepassingen met variabel koppel (kwadratisch) zoals pompen en ventilatoren, terwijl de Altivar 71 is ontworpen voor toepassingen met constant koppel zoals transportbanden, extruders en hijsinstallaties. De ATV61 bevat energiebesparende algoritmes die specifiek zijn ontwikkeld voor centrifugale belastingen.

• Vraag 2: Kan de ATV61HD75N4 gebruikt worden met een synchrone motor?

A: Ja. Het ondersteunt sensorloze vectorregeling voor synchrone motoren (permanente magneetmotoren) zonder feedback-encoder.

• Vraag 3: Wat is de functie "Stroomonderbreking"?

A: De Power Removal-functie (PWR-aansluiting) is een veilige koppeluitschakelfunctie (STO) die de stroomtoevoer naar de motor onderbreekt zonder de stroomtoevoer naar het regelgedeelte van de frequentieregelaar te onderbreken.

• Vraag 4: Wat gebeurt er bij een bedrijfstemperatuur boven de 50 °C?

A: Boven de 50 °C moet de frequentieregelaar worden afgeschakeld (de uitgangsstroom moet worden verlaagd). Met de juiste afschakeling is werking tot 60 °C mogelijk. Boven de 50 °C wordt een ventilatorkit voor de besturingskaart aanbevolen voor een goede koeling.
