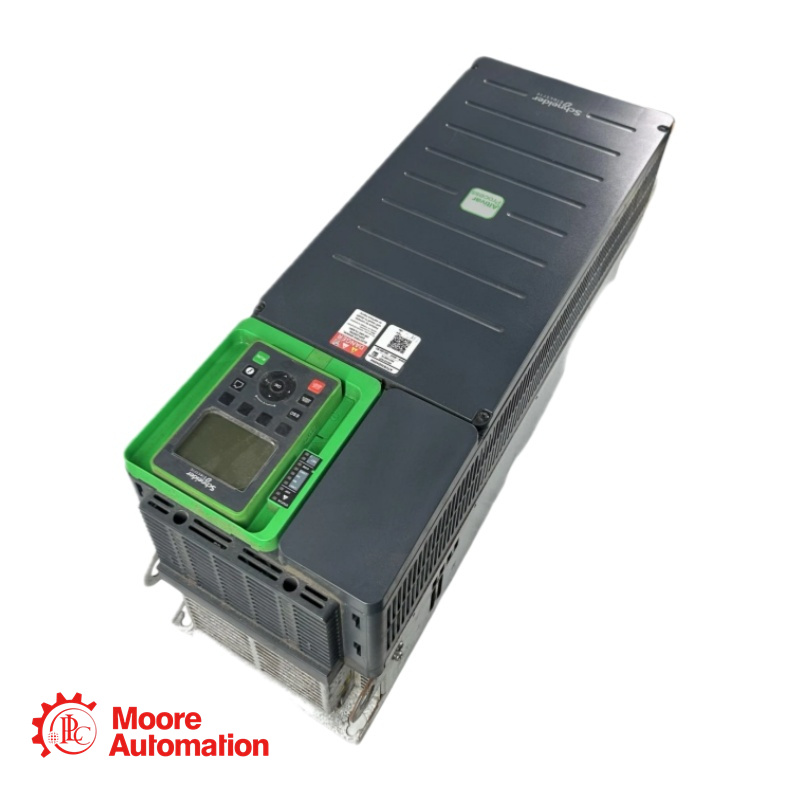

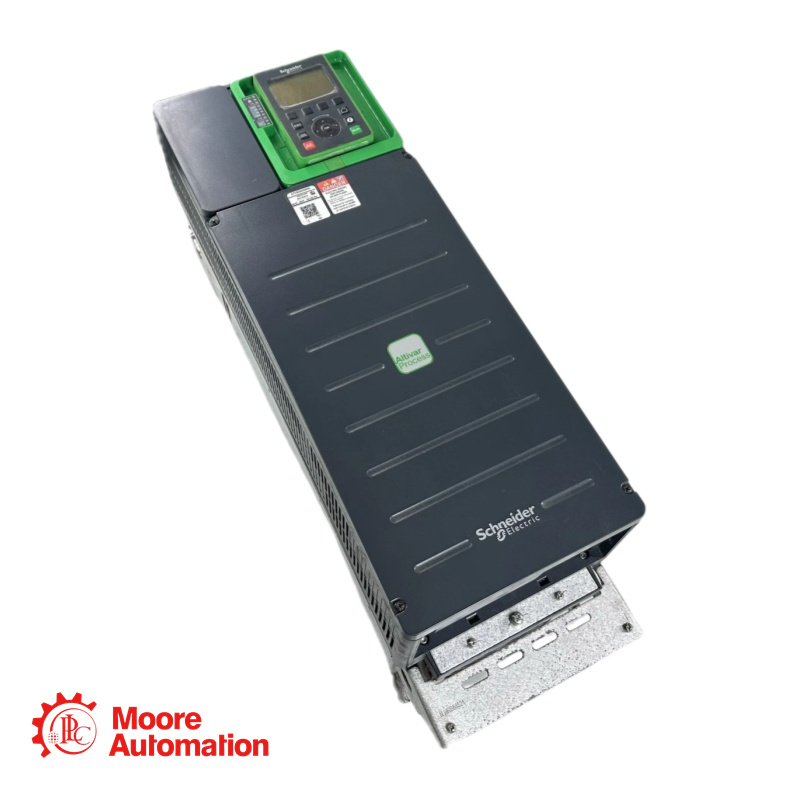

ATV930D45N4 Schneider Variabele Snelheidsaandrijving

🔹Beknopt overzicht

Korte beschrijving

Dit Altivar-proces ATV930D45N4 De frequentieregelaar kan 3-fasen synchrone en asynchrone motoren aansturen. Hij is geschikt voor motoren met een vermogen tot 45 kW/60 pk voor toepassingen met een lichte overbelasting (tot 120%). Voor toepassingen met een aanzienlijke overbelasting (tot 150%) is hij geschikt voor motoren met een vermogen tot 37 kW/50 pk. De frequentieregelaar werkt op een nominale voedingsspanning van 380 V tot 480 V wisselstroom. Deze frequentieregelaar (VSD/VFD) is specifiek ontworpen voor industriële processen, met name in de olie- en gassector, mijnbouw, mineralen en metalen, voedingsmiddelen- en drankenindustrie, en water- en afvalwaterzuivering. Hij biedt hoge motorprestaties voor elke motor en volledige controle over elk type koppeling in master/slave-toepassingen. Netwerkservices zorgen voor bedrijfscontinuïteit, zelfs bij een verbindingsstoring. Een webserver en datalogging helpen de downtime te verminderen door snelle probleemoplossing en preventief onderhoud. De geavanceerde connectiviteit, inclusief EtherNet/IP en Modbus TCP, maakt een diepe integratie in automatiseringsarchitecturen mogelijk. Het is ontworpen om verticaal (+/- 10°) aan een muur te worden gemonteerd.

Hoogtepunten

Geïntegreerde remeenheid: Ingebouwde remtransistor voor dynamische remtoepassingen.
Geavanceerde connectiviteit: Geïntegreerde LED's voor de communicatiestatus en compatibiliteit met modulaire communicatiekaarten.
Functionele veiligheid: Geïntegreerde STO-ingangen (Safe Torque Off) (STOA, STOB) conform SIL-normen.
Robuuste milieubestendigheid: gecertificeerd voor 3C3 (chemische) en 3S3 (stof) omgevingen volgens EN/IEC 60721-3-3.
Toepassingsflexibiliteit: Voorgeconfigureerd en geoptimaliseerd voor specifieke segmenten van industriële machines.

🔹Belangrijke technische gegevens

Relatieve symmetrische netspanningstolerantie: 10%
Relatieve symmetrische netwerkfrequentietolerantie: 5%
Nominale uitgangsstroom: 88,0 A
Motorvermogen kW: 45,0 kW voor normaal gebruik
37,0 kW voor zware toepassingen
Aantal adressen: 1…247 voor Modbus serieel
Discreet aantal invoerwaarden: 10
Discreet uitvoernummer: 2
Analoge ingang nummer: 3
Analoge uitgang nummer: 2
Relaisuitgang nummer: 3
Maximale uitgangsfrequentie: 599 Hz

🔹Toepassingsgebieden

Voedsel- en drankenverwerking: Mixer, transportband, versnipperaar
Hijsen: Proceskraan
Marine: Boegschroef, Lier
Materiaalbewerking (hout, keramiek, steen, PVC, metaal): pers, extruder
Mijnbouw van mineralen en metalen:
Overige toepassingen
Olie en gas: Boorinstallatie, Verdringerpomp, Stangpomp, Wisselpomp, Compressor voor hervergassing, Separator
Overige toepassingen
Water en afvalwater: scheider
