Beschrijving

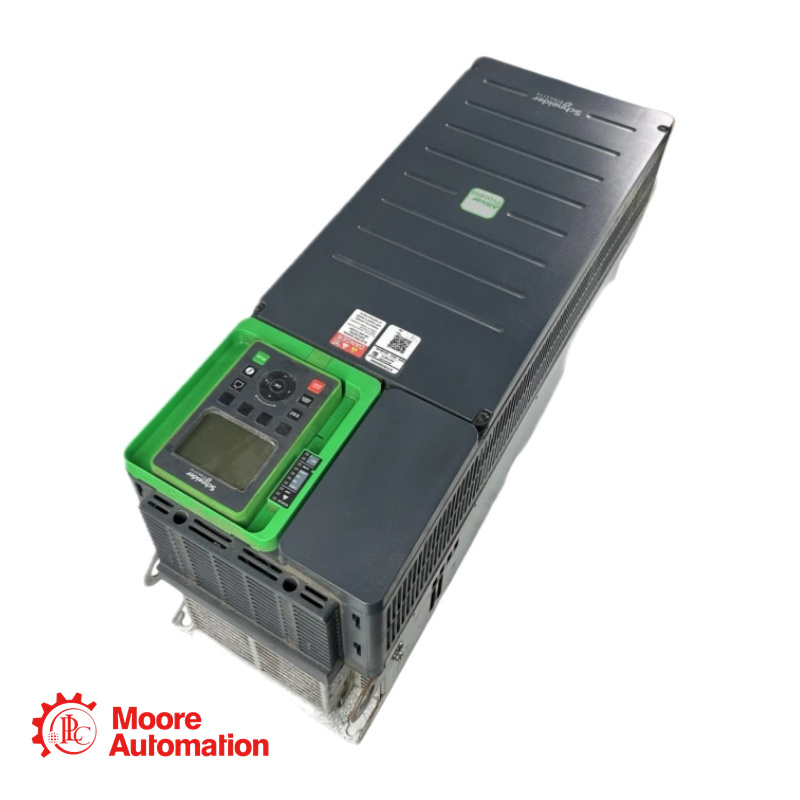

• De ATV930D45N4 is een 45 kW, 400/480V frequentieregelaar uit de Altivar Process ATV900-serie. Hij is voorzien van een geïntegreerde remeenheid en een IP21-beschermingsklasse. De regelaar beschikt over geavanceerde ingebouwde I/O (10 discrete ingangen, 3 analoge ingangen, 2 discrete uitgangen, 2 analoge uitgangen en 3 relaisuitgangen) en uitgebreide veiligheidsfuncties zoals Safe Torque Off (STO). Het apparaat is wandgemonteerd en vereist een verticale installatie (±10°) voor een goede koeling, met specifieke afstandseisen (≥100 mm boven/onder, ≥10 mm zijkanten).

Specificatie

●Productnaam: ATV930D45N4 frequentieregelaar
●Serie: ATV930
●Vermogen: 45 kW
●Spanning: 400/480 V
●Analoge ingangen: 3 (AI1, AI2, AI3): 0-10V DC of 0/4-20 mA, 12-bits resolutie
●Stroomverbruik: 121 W (natuurlijke convectie) / 943 W (geforceerde convectie) bij 380 V, 4 kHz
●Koelluchtvolume: 240 m³/h
●Relatieve luchtvochtigheid: 5...95% zonder condensatie

Sollicitatie

De ATV930D45N4 wordt veel gebruikt in:

Voedsel- en drankenverwerking: Mixer, transportband, versnipperaar

Hijsen: Proceskraan

Marine: Boegschroef, Lier

Materiaalbewerking (hout, keramiek, steen, PVC, metaal): Pers, extruder

Mijnbouw, mineralen en metalen: andere toepassingen

Veelgestelde vragen voor ATV930D45N4

• Vraag 1: Wat zijn de benodigde montageafstanden voor de ATV930D45N4?

A: U moet minimaal 100 mm vrije ruimte boven en onder de schijf vrijlaten, en minimaal 10 mm aan de zijkanten. Het apparaat moet verticaal (±10°) gemonteerd worden.

• Vraag 2: Kan de schijf naast andere schijven worden gemonteerd?

A: Ja, maar alleen voor IP20-configuraties en met maximaal twee schijven naast elkaar gemonteerd. Dit wordt aangeduid als "Montagetype B: Naast elkaar IP20".

• Vraag 3: Wat is de maximale hoogte waarop deze aandrijving kan werken zonder vermogensvermindering?

A: De aandrijving kan tot een hoogte van 1000 meter werken zonder vermogensvermindering. Tussen 1000 en 4800 meter moet de stroomsterkte met 1% per 100 meter worden verlaagd.

• Vraag 4: Wat zijn de specificaties van het foutrelais (R1)?

A: Het R1-foutrelais is configureerbaar als NO/NC. De maximale schakelstroom bedraagt ​​3 A bij 250 V AC (resistieve belasting) of 3 A bij 30 V DC (resistieve belasting). Voor inductieve belastingen is deze 2 A bij 250 V AC of 2 A bij 30 V DC. De minimale schakelstroom bedraagt ​​5 mA bij 24 V DC.
