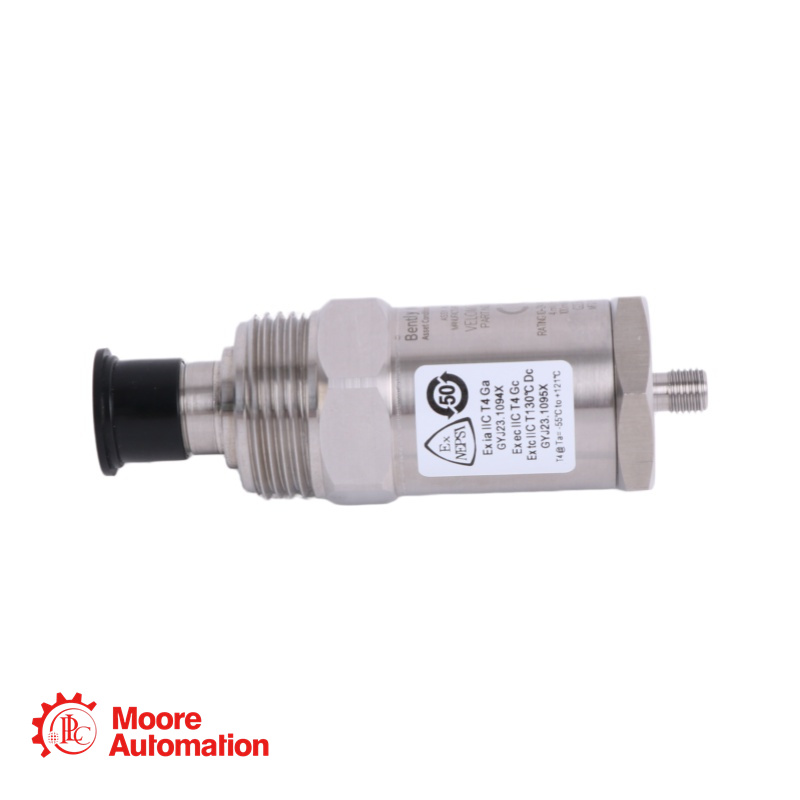

Bentley Nevada 190501-12-00-02 Velomitor CT-transducer

Hoe kan ik een prijsopgave krijgen? Neem hieronder contact op:

190501-12-00-02 Overzicht

De 190501-12-00-02 De Velomitor CT-snelheidssensor is een laagfrequente versie van de standaard Velomitor piëzo-snelheidssensor. Het ontwerp is specifiek bedoeld voor het meten van de trillingssnelheid van de behuizing van ventilatoren in koeltorens en luchtgekoelde warmtewisselaars die draaien met een toerental van 90 rpm of hoger (doorgaans 100 tot 300 rpm).
De 190501-12-00-02 De Velomitor CT-transducer kan trillingsamplitudes meten bij deze frequenties, evenals de trillingsfrequenties die worden gegenereerd door de ventilatormotor en de snelheidsreductor.

190501-12-00-02 Parameters

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Gevoeligheid: 3,94 mV/mm/s (100 mV/in/s) ±5%
Frequentierespons:
3,0 Hz tot 900 Hz (180 tot 54.000 trillingen per minuut) ±1,0 dB
1,5 Hz tot 1,0 kHz (90 tot 60.000 trillingen per minuut) ±3,0 dB
Snelheidsbereik: 63,5 mm/s pk (2,5 inch/s pk)
Bedrijfstemperatuur: -40°C tot +85°C (-40°F tot +185°F)
Opslagtemperatuur: -40°C tot +100°C (-40°F tot +212°F)
Uitgangsvoorspanningsspanning: 10,1 Vdc ± 1,0 Vdc (pin A ten opzichte van pin B)
Materiaal kast: 316L roestvrij staal
Aansluiting: 2-pins 316L roestvrij staal MIL-C-5015, bovenzijde gemonteerd
Montagekoppel: 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf)

Veelgestelde vragen over 190501-12-00-02

1. Wat is de belangrijkste toepassing voor de Velomitor CT-transducer?

Het is specifiek ontworpen om de trillingssnelheid van de behuizing te meten van ventilatoren in koeltorens en luchtgekoelde warmtewisselaars die draaien met een toerental van 90 tpm of hoger (doorgaans 100 tot 300 tpm). Het kan ook de trillingsfrequenties meten die worden gegenereerd door de ventilatormotor en de snelheidsreductor.

2. Wat betekent de optie "-02" voor goedkeuring door het agentschap?

De optie "-02" geeft aan dat deze transducer meerdere goedkeuringen voor explosiegevaarlijke omgevingen heeft, waaronder CSA/NRTL/C voor installaties in Noord-Amerika (Klasse I, Divisie I) en ATEX/IECEx voor internationaal gebruik (Klasse I, Zone 0/1). Hij is goedgekeurd voor intrinsiek veilige (Ex ia) en niet-ontvlambare (Ex ec) toepassingen.

3. Wat is het juiste aanhaalmoment voor deze transducer?

Het aanbevolen aanhaalmoment is 4,5 N·m ± 0,6 N·m (40 in-lbf ± 5 in-lbf). Het juiste aanhaalmoment is cruciaal voor nauwkeurige metingen en om schade aan de transducer of het apparaat te voorkomen.

4. Welk type connector gebruikt deze transducer?

Het maakt gebruik van een robuuste 2-pins MIL-C-5015 connector van 316L roestvrij staal die aan de bovenkant is gemonteerd (aansluitoptie "00"). De pinbezetting is: Pin A (voeding/signaal positief), Pin B (gemeenschappelijk) en behuizingsaarding..

5. Wat is de maximaal aanbevolen kabellengte?

De maximale kabellengte bedraagt ​​305 meter (1.000 voet) voor kabel met onderdeelnummer 02173006 zonder signaalverlies. De maximale ononderbroken kabellengte is echter 91,44 meter (300 voet); voor langere lengtes zijn lassen of connectoren nodig.

6.Wat is de montageoptie voor de plaatbout (optie "12")?

Optie "12" biedt een plaatadapter met 3/8-24 naar M8x1 schroefdraad. Hierdoor kan de transducer worden gemonteerd op oppervlakken die M8x1 metrische schroefdraad accepteren, wat flexibiliteit biedt voor verschillende machineconfiguraties.
