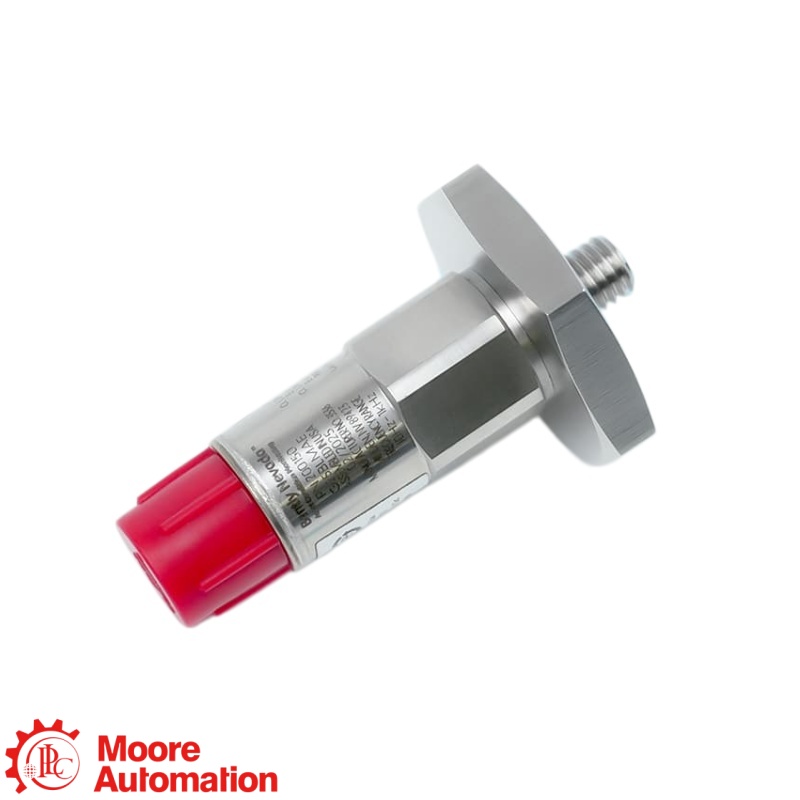

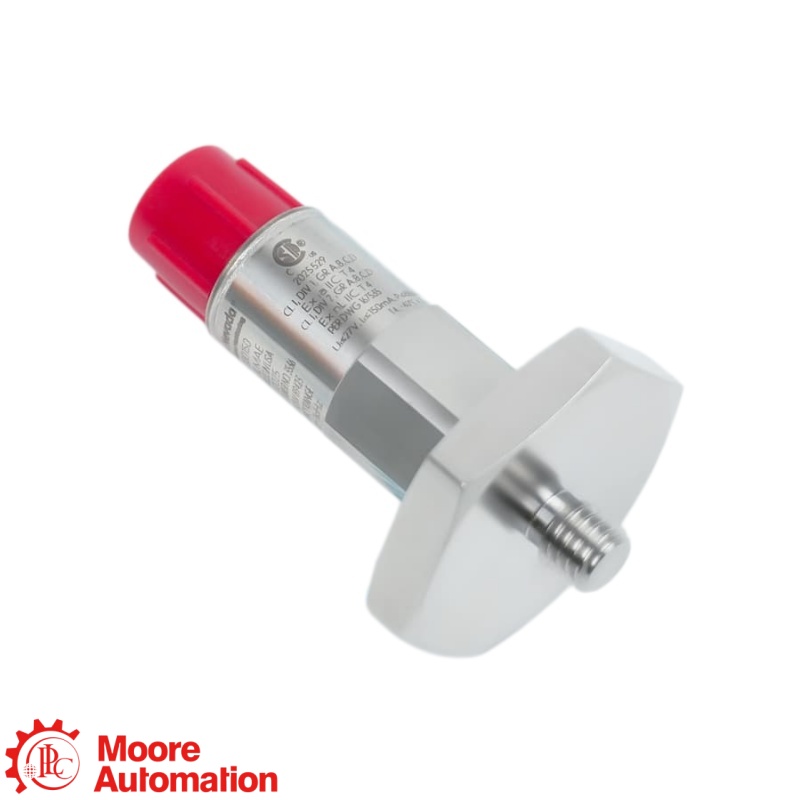

Bentley Nevada 200150-06-CN Trendmaster universele accelerometer

200150-06-CN is een piëzo-elektrische accelerometer van Bently Nevada die op de behuizing van een machine wordt gemonteerd en trillingen van de machinebehuizing omzet in een differentiële spanning die evenredig is aan de versnelling. De configuratie van 100 mV/g, ±25 g is bedoeld voor algemene Trendmaster-toepassingen en vereist een compatibele kabel en TIM/monitor-kanaal.

200150-06-CN maakt gebruik van optie 06: een 3/8-24 schroefdraad aan de sensorzijde naar een 1/4 NPT schroefdraad aan de machinezijde met een 3/4 inch zeskantbout. De montagepoort, de aansluiting, de sensorbasis en het gespecificeerde aanhaalmoment van de sensor van 2,7–6,8 N·m moeten allemaal vóór installatie worden gecontroleerd.

Nee. De huidige besteltabel van de fabrikant vermeldt optie 05 voor meerdere goedkeuringen, terwijl CN moet worden beschouwd als een labelspecifieke regionale configuratie. Controleer vóór gebruik het meegeleverde naamplaatje, de goedkeuringsmarkeringen en de documentatie voor explosiegevaarlijke omgevingen.

De sensorprestaties zijn afkomstig uit dezelfde 200150-familie voor algemeen gebruik, maar de montagehardware is anders. Optie 06 gebruikt een 1/4 NPT-machine-interface, terwijl optie 02 een 3/8-24 UNF zeskantbout gebruikt; vervanging is alleen mogelijk als de montagepoort, de boutgeometrie, de kabel en het monitorkanaal allemaal overeenkomen.

Het sensorelement is modelnummer 200150-06-CN. Een complete meetketen vereist tevens een compatibele kabel (modelnummer 200151 of 200152) en een ondersteunde monitor (modelnummer 200100 flexiTIM, 89130-01 TIM, Trendmaster of 1900-serie) die is geconfigureerd voor het sensorsignaal.

Controleer het volledige label, de optie-06 1/4 NPT-montage-interface, de boutbevestiging, het koppel van 2,7–6,8 N·m, de compatibele 5-polige kabel, de kabellengte, de excitatie van 4,7–5,5 V, het monitor-/TIM-kanaal, het temperatuurbereik en de vereiste goedkeuringen voor explosiegevaarlijke omgevingen.
