Bentley Nevada

/Bently Nevada 21000-16-10-00-256-13-02 25,6 inch 3300 XL 8 mm sondebehuizing
Bently Nevada 21000-16-10-00-256-13-02 25,6 inch 3300 XL 8 mm sondebehuizing
Bently Nevada 21000-16-10-00-256-13-02 25,6 inch 3300 XL 8 mm sondebehuizing
Bently Nevada 21000-16-10-00-256-13-02 25,6 inch 3300 XL 8 mm sondebehuizing

Bently Nevada 21000-16-10-00-256-13-02 25,6 inch 3300 XL 8 mm sondebehuizing

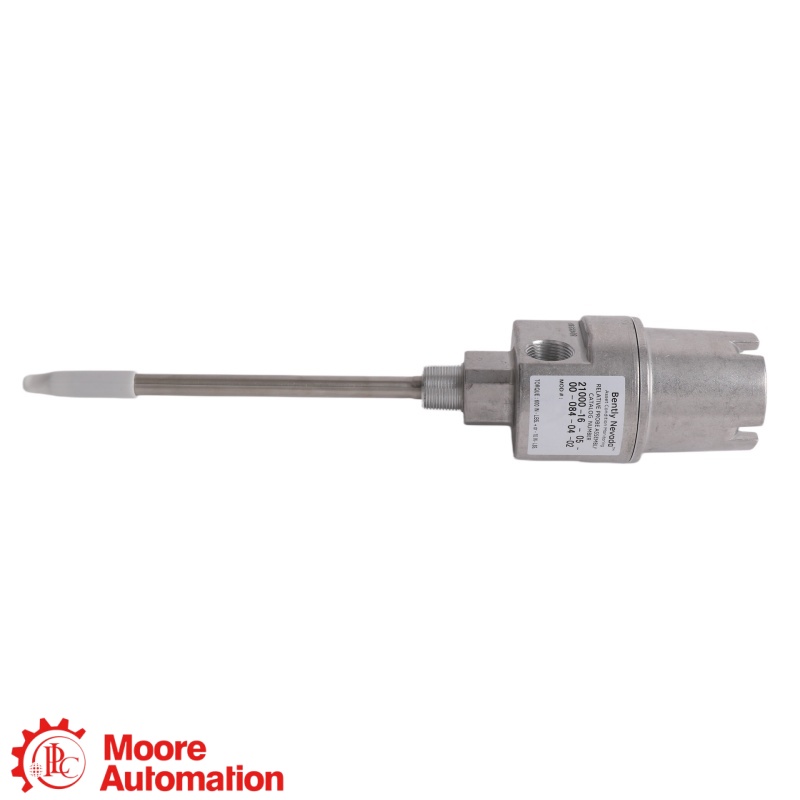

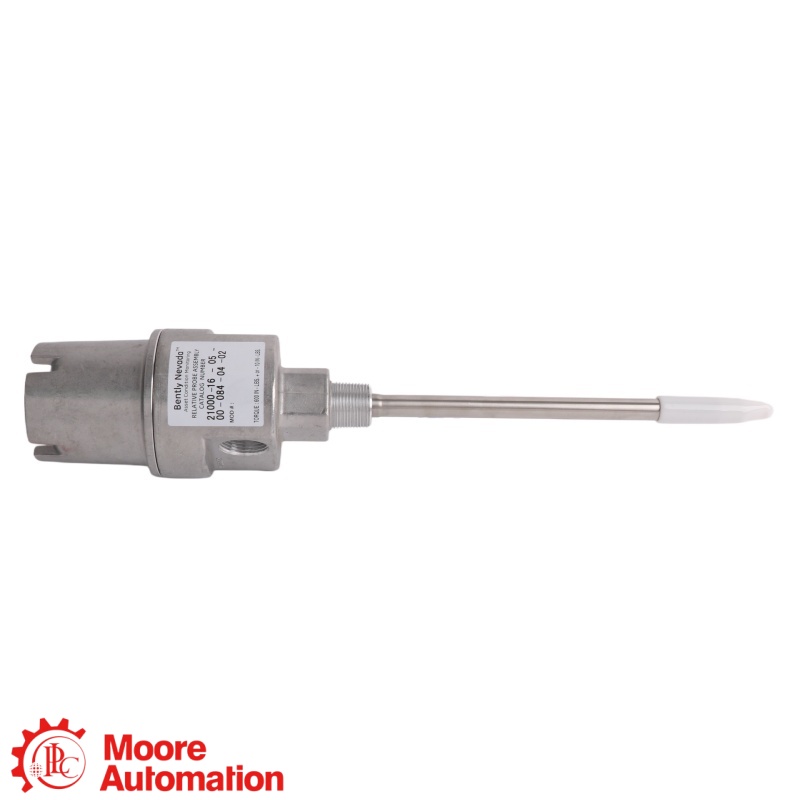

De Bently Nevada 21000-16-10-00-256-13-02 is een aluminium behuizing voor een naderingssonde, bedoeld voor de externe montage van een 3300 XL 8 mm omgekeerd gemonteerde sonde.

  • Merk :

    Bently Nevada
  • Onderdeel nummer :

    21000-16-10-00-256-13-02
  • Gewicht :

    2.0 kg
  • Dimensie :

    65 × 100 × 8.3 cm
  • Land van herkomst :

    USA
  • HS-code :

    8537101190
  • Beschrijving :

    3300 XL 8 mm Probe Housing

Productaanvraag

Contactgegevens

Modelnummer

21000-16-10-00-256-13-02

Verkoopcontact

Frida

Snel contact

Mobiel / WhatsApp: +86 15359408275

E-mailverzoek

sales5@mooreplc.com

Gelieve te verstrekken

Vereiste hoeveelheid en bestemmingsland


Productoverzicht

De Bentley Nevada 21000-16-10-00-256-13-02 Dit is een aluminium behuizing voor een naderingssonde, bedoeld voor de externe montage van een 3300 XL 8 mm-sonde met omgekeerde montage. De behuizing combineert een sondekabel van 1,0 m, een adapter zonder afstandhouders, een sonde-insteekconfiguratie van 25,6 inch, fittingen code 13 en een 3/4-14 NPT-montageschroefdraad. Omdat de gecombineerde afstands- en insteeklengte meer dan 12 inch bedraagt, schrijft Bently Nevada extra hulsversteviging nabij de sonde voor om resonantie te beperken.


Uitsplitsing van modelnummers

Compleet model: 21000-16-10-00-256-13-02
21000 = Aluminium behuizing voor naderingssensor.
16 = 3300 XL 8 mm sonde.
10 = 1,0 m (39 inch) meetkabel.
00 = Geen afstandsadapter.
256 = 25,6 in sondepenetratie.
13 = Code voor de fittingoptie zoals weergegeven in het meegeleverde complete model.
02 = 3/4-14 NPT montagedraad.


Technische informatie

Parameter

Waarde

Fabrikant

Bentley Nevada

Bestelnummer

21000-16-10-00-256-13-02

Producttype

Nabijheidssonde HHuismontage

Woningcorporatie

Aluminium

Sondehuls

304 roestvrij staal

Sondetype

3300 XL 8 mm omgekeerde montage sonde

Lengte van de sondekabel

1,0 m (39 inch)

Afstandsadapter

Geen

Sondepenetratie

25,6 inch (ongeveer 650 mm)

Fittingcode

13; niet gedefinieerd in de huidige openbare Rev. AC-tabel

Montagedraad

3/4-14 NPT

Instelbereik voor penetratie

13 mm (±0,5 inch)

Mouwsteun

Vereist in de buurt van de sonde omdat de penetratie groter is dan 30 cm.

Bedrijfs- en opslagtemperatuur van de sonde

-51°C tot +177°C

Waarschuwing met betrekking tot drukafdichting

Blootstelling aan temperaturen onder -34°C kan leiden tot voortijdig falen van de afdichting.

Installatienorm

API 670 ontwerp voor externe sondebehuizing


Sectoren die we bedienen

• Olie- en gasproductie en -verwerking
• Energieopwekkingsinstallaties
• Aardolieraffinageactiviteiten
• Chemische en petrochemische fabrieken
• Onderhoud van industriële roterende machines


AToepassingsgebieden

-Externe montage van een 3300 XL 8 mm naderingssonde
- De sonde met lange penetratiediepte dringt door machinebehuizingen of structurele obstakels heen.
-Radiale trillings- en positiebewaking van de as
- Lagerinstallaties voor turbines, compressoren, pompen en motoren
-Monitoringpunten die een 3/4-14 NPT-montageaansluiting vereisen


Belangrijkste hoogtepunten

Belangrijkste hoogtepunt

Details

25,6 in penetratie

Biedt een groot sondebereik voor installaties diep in machinebehuizingen.

3300 XL 8 mm sonde

Optie 16 selecteert de gangbare 8 mm naderingssensor met omgekeerde montage.

1,0 m meetkabel

Optie 10 levert een kabel van 1,0 m voor aansluiting op het bijbehorende transducersysteem.

Aluminium behuizing

Het apparaat heeft een aluminium behuizing met een sondehuls van roestvrij staal (304).

Vereiste voor mouwondersteuning

De lange penetratie vereist ondersteuning nabij de sonde om resonantie van de huls te beheersen.

3/4-14 NPT-montage

De laatste optie 02 biedt de gedocumenteerde NPT-interface voor machinemontage.

Controlepunt voor fittingen

Code 13 wordt niet gedecodeerd in de huidige openbare handleiding en moet worden gecontroleerd aan de hand van de oorspronkelijke fabrieksinstellingen.


Veelgestelde vragen

1. Betekent code 256 een sondepenetratie van 256 mm?
Nee. Het officiële DDD-veld wordt aangegeven in stappen van 0,1 inch, dus 256 staat voor een sondepenetratie van 25,6 inch.

2. Vereist deze configuratie extra ondersteuning in de vorm van een huls?
Ja. De indringdiepte van 25,6 inch overschrijdt de drempel van 12 inch, waarbij Bently Nevada een hulssteun nabij de sonde vereist.

3. Wat houdt fittingcode 13 in?
De huidige openbare besteltabel Rev. AC definieert code 13 niet. De exacte oude of speciale configuratie ervan moet worden bevestigd aan de hand van de originele apparatuurdocumentatie of het typeplaatje.
