Bently Nevada 21022-28-05-017-03 Dubbele axiale sondebehuizing

Hoe kan ik een prijsopgave krijgen? Neem hieronder contact op:

21022-28-05-017-03 Overzicht

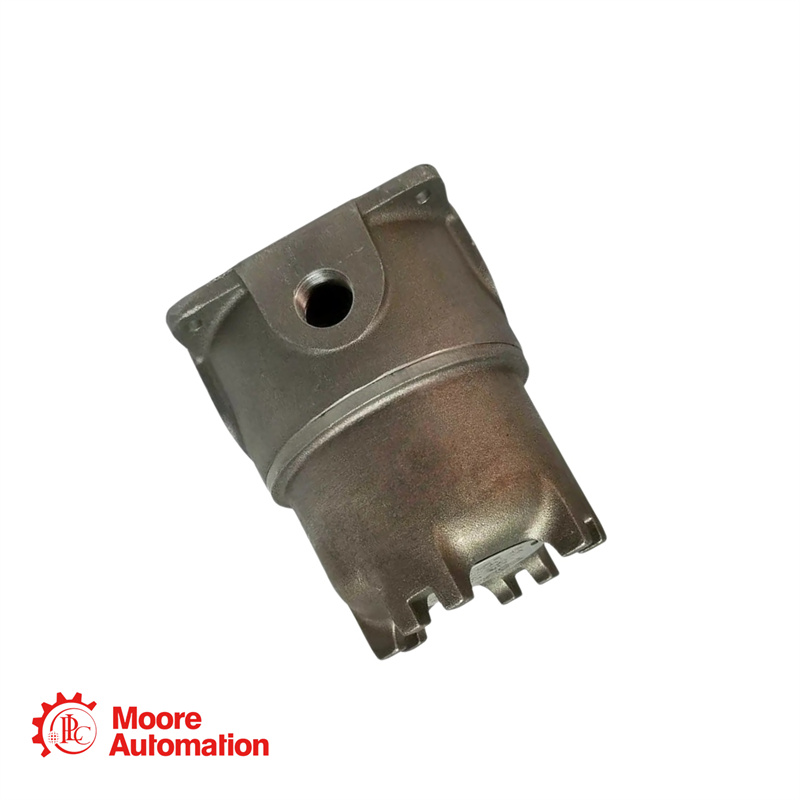

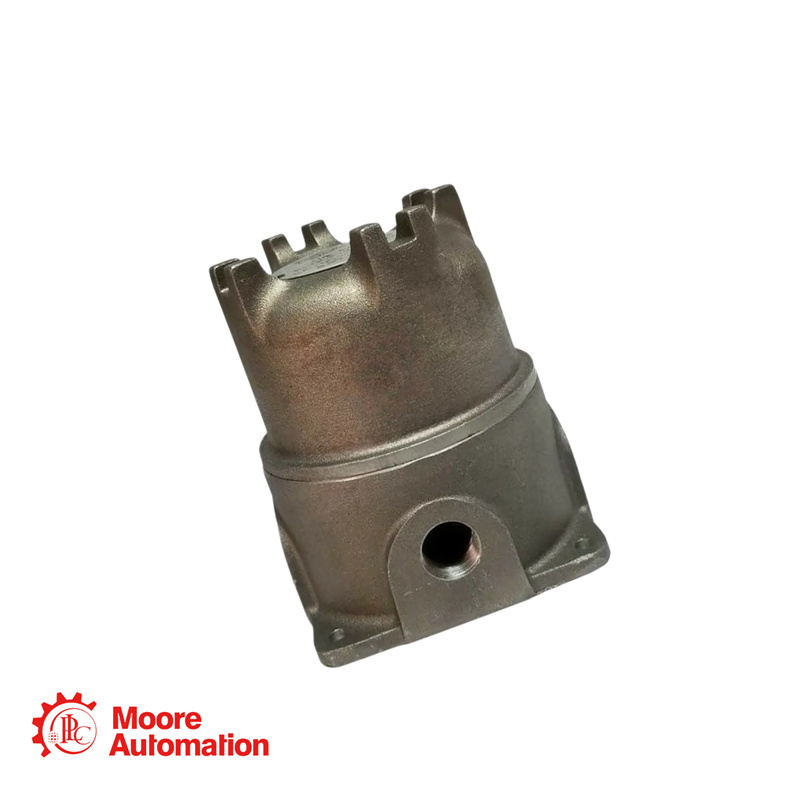

De 21022-28-05-017-03 De behuizing voor de dubbele axiale meetsonde bestaat uit twee naderingssondes die zijn gemonteerd in een extern beschermde behuizing. Deze behuizing is bedoeld voor montage aan het uiteinde van een machine, het dichtst bij het druklager, zodat beide sondes de beweging van de axiale drukpositie aan het uiteinde van de as kunnen waarnemen. De behuizing wordt met vier standaard machineschroeven op de machinebehuizing bevestigd. De sondes zijn gemonteerd in adapterhulzen die rechtstreeks op de machinebehuizing worden bevestigd via twee 3/4-inch NPT-schroefdraadgaten.

21022-28-05-017-03 Parameters

Behuizingsmateriaal: Behuizing van aluminiumlegering (zandgegoten, 0,3% kopervrij)
Materiaal van de huls: 304 roestvrij staal
Temperatuurbereik: -51°C tot +177°C (-60°F tot +351°F) voor compatibele sondes

Veelgestelde vragen over 21022-28-05-017-03

1. Wat betekent optie "28" voor de sondes?

Optie "28" specificeert twee 3300 XL 8mm-sondes met meerdere goedkeuringen. Dit betekent dat beide sondes gecertificeerd zijn voor gebruik in explosiegevaarlijke omgevingen met meerdere goedkeuringen, waaronder CSA, ATEX en IECEx voor intrinsiek veilige (ia) en niet-ontvlambare (nA/ec) toepassingen.

2. Wat is de indringdiepte van de sonde (optie "017")?

De optie "017" geeft een sondepenetratie van 1,7 inch (43 mm) aan. Dit is de lengte waarmee de sondehulzen vanaf het montageoppervlak in de machine uitsteken. Voor penetratielengtes tussen 1,0 en 2,0 inch kan het nodig zijn om de machinebehuizing te verzinken om de invloed van de sonde op het zij- en/of achterzicht te verminderen.

3. Wat is het doel van deze dubbele axiale behuizing?

Het is bedoeld voor montage aan het uiteinde van een machine, zo dicht mogelijk bij het druklager, zodat beide sensoren het uiteinde van de as kunnen observeren voor axiale drukverplaatsing. De dubbele configuratie biedt redundantie en maakt het mogelijk om metingen te controleren.

4. Is deze behuizing geschikt voor installaties in explosiegevaarlijke omgevingen?

Ja, zowel de behuizing als de meegeleverde sondes zijn geschikt voor explosiegevaarlijke omgevingen. De behuizing zelf biedt explosiebeveiliging en de sondes beschikken over meerdere keurmerken (CSA, ATEX, IECEx) voor gebruik in intrinsiek veilige toepassingen.

5. Wat is het doel van de aansluitoptie "03"?

Optie "03" omvat twee kabeldoorvoeren met rubberen ringen (voor verschillende kabeldiameters) en twee verloopstukken van 3/4-14 naar 1/2-14 NPT. Deze fittingen zorgen voor een goede afdichting van de kabeldoorvoeren, waardoor de behuizing bestand blijft tegen omgevingsinvloeden.

6.Wat is de totale lengte van de meetkabel?

Elke meetsonde heeft een kabellengte van 0,5 meter (20 inch) zoals aangegeven bij optie "05". Deze korte kabels worden doorgaans aangesloten op verlengkabels in een aansluitdoos in de buurt van de behuizing.
