/Bently Nevada 22810-00-13-10-02 7200 Serie 8 mm Standaard-montage Nabijheidssonde
Bently Nevada 22810-00-13-10-02 7200 Serie 8 mm Standaard-montage Nabijheidssonde
Bently Nevada 22810-00-13-10-02 7200 Serie 8 mm Standaard-montage Nabijheidssonde
Bently Nevada 22810-00-13-10-02 7200 Serie 8 mm Standaard-montage Nabijheidssonde

Bently Nevada 22810-00-13-10-02 7200 Serie 8 mm Standaard-montage Nabijheidssonde

7200-serie · 8 mm nabijheidssonde

22810-00-13-10-02

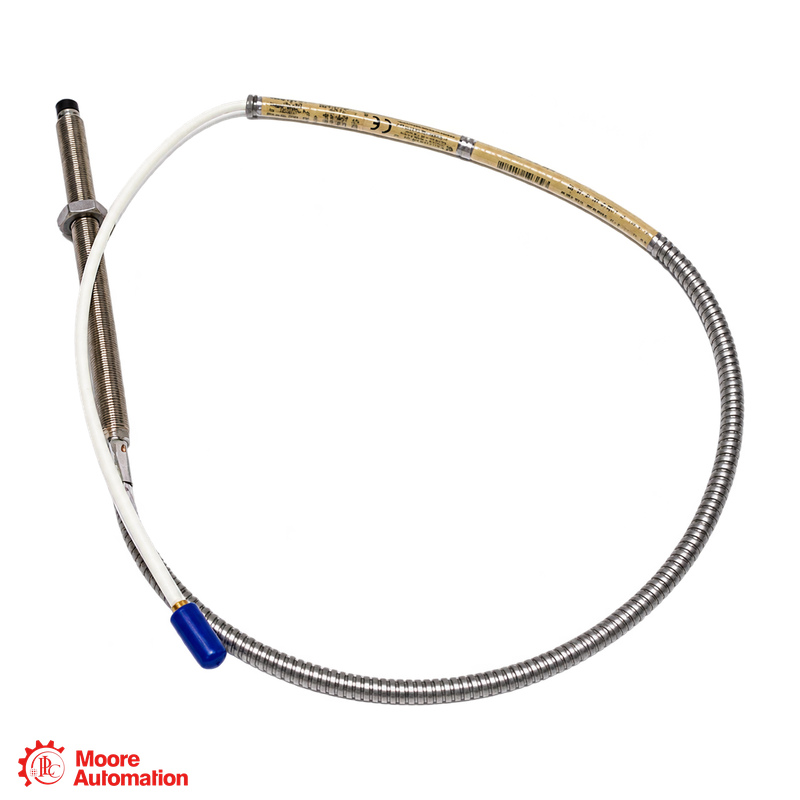

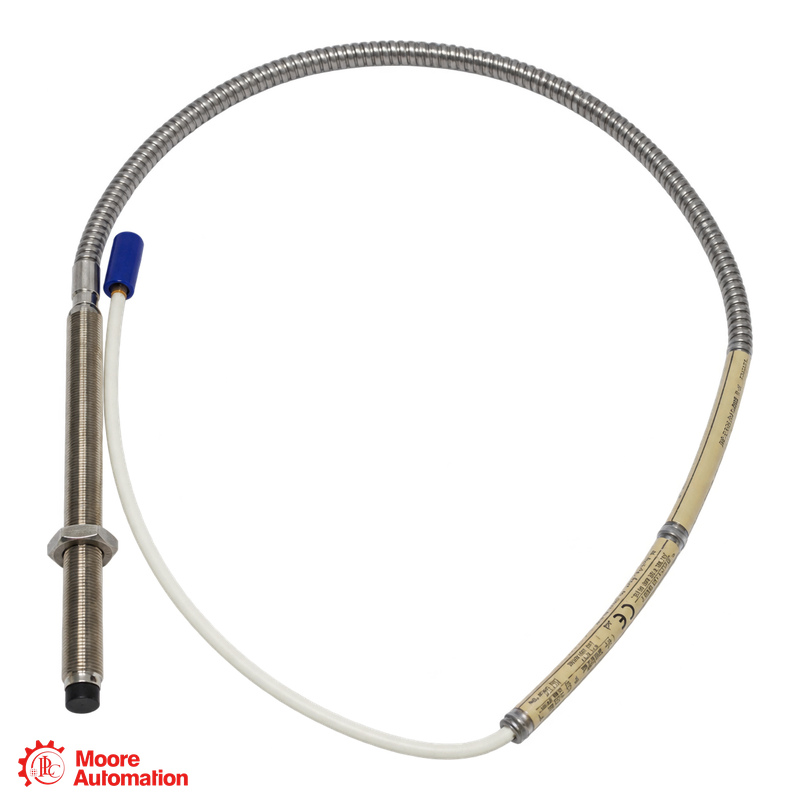

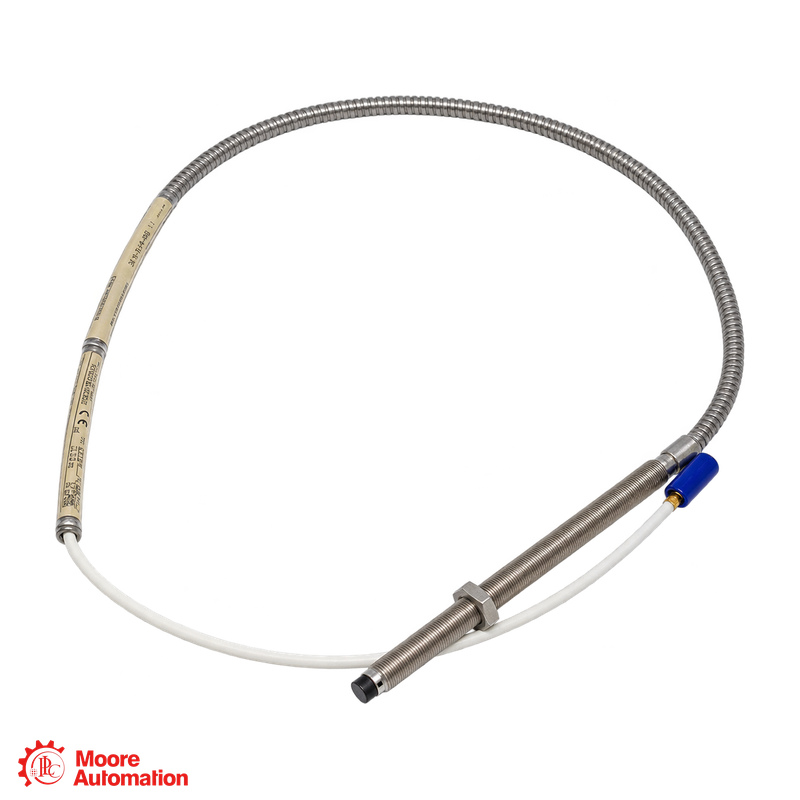

22810-00-13-10-02 — een Bently Nevada 7200-serie 8 mm standaard-montage naderingssensor met M10 × 1 schroefdraad, 0 mm lengte zonder schroefdraad, 130 mm totale behuizingslengte, 1,0 m kabel en miniatuur mannelijke coaxiale connector.

SONDEPUNT8 mm
SCHROEFDRAADM10 × 1
KASTLENGTE130 mm
LENGTE VAN DE LEIDING1,0 m
FABRIKANTBentley Nevada · Baker Hughes
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
BENTLY NEVADA ● 7200 SERIE 8 MM NABIJHEIDSSONDE
7200 SERIE 8 MM STANDAARDMONTAGE SONDE

22810-00-13-10-02

8 mm punt · M10 × 1 schroefdraad · 1,0 m snoer

7200-serie 8 mm standaard nabijheidssensor

7200 SYSTEEM NABIJHEIDSMETING
22810-00-13-10-02 — Een Bently Nevada 8 mm standaard nabijheidssensor voor het 7200 nabijheidssensorsysteem, met M10 × 1 schroefdraad, gepantserde kabel en miniatuur mannelijke coaxiale connector.
CONFIGURATIE-OPMERKING
22810 identificeert de 8 mm standaardmontage, M10 × 1, gepantserde sonde; 00 specificeert 0 mm lengte zonder schroefdraad; 13 specificeert 130 mm totale lengte van de behuizing; 10 specificeert 1,0 m totale lengte; en 02 specificeert een miniatuur mannelijke coaxiale connector.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
CONFIGURATIE DECODERING

Modelcode in één oogopslag

22810
Probe familie7200-serie · 8 mm · standaard montage · M10 × 1 · roestvrijstalen loden pantser
00
Lengte zonder schroefdraad0 mm
13
Totale lengte van de koffer130 mm
10
Totale lengte1,0 m (39 inch)
02
ConnectoroptieMiniatuur mannelijke coaxiale connector
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

Officiële website van Bentley Nevada ↗
7200 SERIE 8 MM NABIJHEIDSSONDE

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

SONDEPUNT8 mm
SCHROEFDRAADM10 × 1
KASTLENGTE130 mm
LENGTE VAN DE LEIDING1,0 m
Exacte modelconfiguratie en systeemtechnische gegevens van de 7200.
Configuratie-opmerking 22810-00-13-10-02 is een 7200-serie 8 mm standaardmontage M10 × 1-sonde met roestvrijstalen loodmantel, geconfigureerd voor een lengte van 0 mm zonder schroefdraad, een behuizingslengte van 130 mm, een totale lengte van 1,0 m en een miniatuur mannelijke coaxiale connector.
Algemene informatie −
MerkBentley Nevada
Onderdeelnummer22810-00-13-10-02
Producttype8 mm standaard nabijheidssonde
Productfamilie7200 Nabijheidssensorsystemen
sondepunt8 mm
BouwStandaard montage · M10 × 1 · roestvrijstalen loden pantser
Bestelconfiguratie +
Lengte zonder schroefdraad0 mm
Totale lengte van de koffer130 mm
Totale lengte1,0 m (39 inch)
ConnectorMiniatuur mannelijke coaxiale
7200 Systeemprestaties +
Gekalibreerd bereik80 mil (2,0 mm)
Schaalfactor200 mV/mil (7,87 V/mm) ±4% · systeem gekalibreerd
LineariteitBinnen 0,8 mil (0,02 mm) · systeem gekalibreerd
Frequentierespons0 tot 10 kHz · −5% bij 10 kHz
Elektrische en systeemafstemming +
Stroomingang−17,5 tot −26 Vdc · maximaal 12 mA
ReferentiedoelAISI 4140 staal
SysteemketenSonde · verlengkabel · 7200 Proximitor
Bron: Bently Nevada 7200 naderingssensorsystemen 5 mm en 8 mm Technische/bestelinformatie (gearchiveerd document van de fabrikant). Zie de huidige informatie. Bentley Nevada nabijheidssensorbronnen.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat betekenen de vijf ordeningsvelden van 22810-00-13-10-02 specificeren?+

Voor 22810-00-13-10-02De aanduiding 22810 staat voor een 8 mm gepantserde M10 × 1-sonde; 00 staat voor 0 mm lengte zonder schroefdraad, 13 staat voor 130 mm lengte van de behuizing, 10 staat voor 1,0 m totale lengte en 02 staat voor de miniatuur mannelijke coaxiale connector.

Hoe moet dat? 22810-00-13-10-02 Kan dit worden afgestemd op een reeds geïnstalleerd 7200-systeem?+

Overeenkomst 22810-00-13-10-02 met de bestaande 7200 Proximitor, verlengkabel, totale elektrische lengte, monitorschaal en doelmateriaal vóór vervanging.

Welke meetprestaties zijn van toepassing op 22810-00-13-10-02?+

In een correct afgestemde en systeemgekalibreerde 7200 5 mm/8 mm-ketting, 22810-00-13-10-02 Het apparaat maakt gebruik van het gedocumenteerde gekalibreerde bereik van 80 mil (2,0 mm), een schaalfactor van 200 mV/mil en een respons van 0 tot 10 kHz.

Welke montagecontroles zijn belangrijk voor 22810-00-13-10-02?+

Voordat u begint met installeren 22810-00-13-10-02Controleer de M10 × 1 schroefdraadverbinding, de speling van 130 mm in de behuizing, de geleiding van de gepantserde kabel, de aansluiting van de connector, de beoogde spleetbreedte en de kanaalrespons.

Wat moet er bij een offerte voor worden vermeld? 22810-00-13-10-02?+

Citaat 22810-00-13-10-02 met het volledige ordernummer, de hoeveelheid, de bestaande Proximitor- en verlengkabelreferenties, de montage-opstelling, het beoogde materiaal en de leveringsbestemming.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel het volledige label 22810-00-13-10-02, de geïnstalleerde verlengkabel en de referenties van de 7200 Proximitor, de montage-instructies, het doelmateriaal en de inbedrijfstellingsgegevens voor configuratiecontrole.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Documentatie en fabrikantreferenties voor
22810-00-13-10-02

Gearchiveerde technische en bestelinformatie van de Bently Nevada 7200 ondersteunt de weergegeven sondefamilie, configuratievelden en systeemprestaties. Er is geen actuele, door de fabrikant gehoste PDF gevonden met de volledige referentie 22810-00-13-10-02.

Exacte status van het gegevensblad

Er is momenteel geen officieel door de fabrikant beschikbaar datasheet voor 22810-00-13-10-02 gevonden. Neem contact op met productspecialist Frida voor de exacte gearchiveerde documentatie, afstemming op uw geïnstalleerde systeem en ondersteuning bij het maken van een offerte.

NEEM CONTACT OP MET FRIDA

Neem contact op voor ondersteuning.

Stuur ons het complete model, de hoeveelheid, de referenties van het geïnstalleerde 7200-systeem en uw technische of aankoopvraag.

Technische specificaties en de betekenis van ordercodes zijn gebaseerd op gearchiveerde technische/bestelinformatie van de fabrikant Bently Nevada 7200 Proximity Transducer Systems.

7200 SYSTEEM MEETKETEN

Hoe 22810-00-13-10-02 in het 7200-nabijheidssensorsysteem past

Bentley Nevada is de fabrikant. 22810-00-13-10-02 De 8 mm standaardmeetsonde maakt deel uit van een bijpassende 7200-meetketen, bestaande uit de sonde, kabelaansluiting, Proximitor-elektronica en monitoringang.

Bentley Nevada · MERK
Bentley Nevada 7200-systeemPRODUCTFAMILIE · NABIJHEIDSTRANSDUCERSYSTEEM
DOORVRAGEN

8 mm standaardvatting

De 22810-sonde maakt gebruik van een M10 × 1 schroefdraad en een gepantserde standaardmontageconstructie.

VERBINDING

1,0 m kabel · Coaxiaal

De velden 10 en 02 specificeren een kabel van 1,0 m en een miniatuur mannelijke coaxiale connector.

ELEKTRONICA

7200 Nabijheidssensor en monitor

De bijbehorende elektronica conditioneert het meetsignaal voor contactloze verplaatsings- en trillingsmetingen.

Systeemrelatie: Bewaar de gedocumenteerde gegevens over de afstemming van de sonde, kabel en 7200 Proximitor, het doelmateriaal en de kalibratie bij het vervangen of inbedrijfstellen van de sensorketen.
TOEPASSINGSGEBIEDEN

Aanvragen voor 22810-00-13-10-02

Meting van asvibratiesOndersteunt contactloze radiale asvibratiemeting in een correct afgestemd 7200-nabijheidssysteem.
Meting van de aspositieOndersteunt statische of dynamische aspositie- en spleetmeting ten opzichte van een geleidend object.
APPLICATIECENTRUM 22810-00-13-10-02 7200-serie 8 mm standaard nabijheidssensor
Excentriciteit en kloofOndersteunt nabijheidsmetingen voor het diagnosticeren van excentriciteit bij langzame rolbewegingen en spelinggerelateerde machineafwijkingen.
Snelheids- of sleutelfasereferentieHet probesignaal kan, in combinatie met bijpassende 7200-elektronica, dienen als fase- of snelheidsreferentie.
