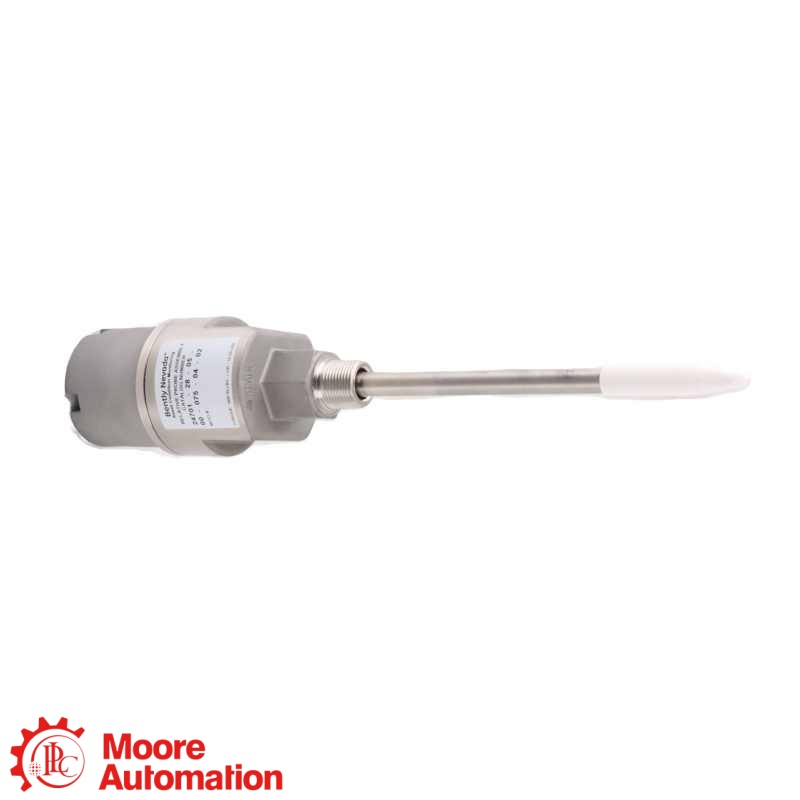

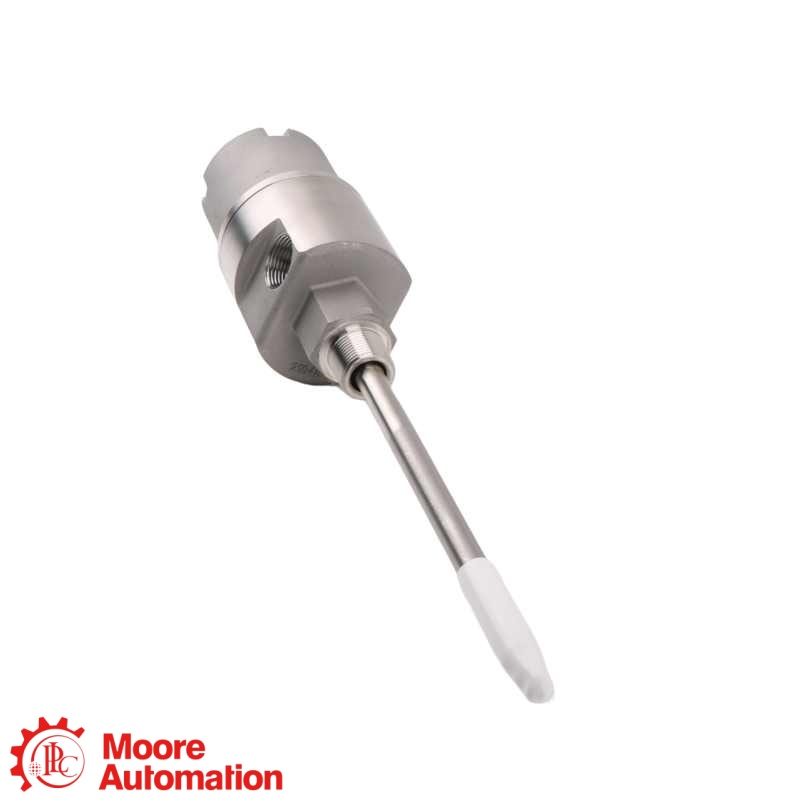

BENTLY NEVADA · ROESTVRIJSTALEN BEHUIZING VOOR NABIJHEIDSSONDES

24701-34-05-00-041-03-02

De 24701-34-05-00-041-03-02 Dit is een externe sondebehuizing van roestvrij staal 24701, geconfigureerd met een goedgekeurde 3300 XL 8 mm sonde, connectorbeschermer, 0,5 m kabel, geen afstandsadapter, 4,1 inch sondepenetratie, montageoptie 03 en 3/4-14 NPT montagedraad.

LICHAAM303 roestvrij staal
DOORVRAGEN3300 XL 8 mm
KABEL0,5 m
DOORDRINGING4.1 inch
FABRIKANTBentley Nevada
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIEProductfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
Informeer nu
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
BENTLY NEVADA ↗BEHUIZING VAN DE NABIJHEIDSSONDE VAN ROESTVRIJ STAAL
EXTERNE BEHUIZING VOOR NABIJHEIDSSONDES

24701-34-05-00-041-03-02

24701

3300 XL 8 mm sonde · 0,5 m kabel · 4,1 inch penetratie

PRODUCTROL

24701-34-05-00-041-03-02 Dit is een behuizing van 303 roestvrij staal voor een naderingssonde, bedoeld voor de externe montage van een 3300 XL 8 mm-sonde met omgekeerde montage. De complete configuratie omvat de bestelde sonde, huls, aansluitstukken en montageschroefdraad.

CONFIGURATIE-OPMERKING

Voor 24701-34-05-00-041-03-02De codes 34, 05, 00, 041, 03 en 02 specificeren een goedgekeurde 3300 XL 8 mm-sonde met connectorbeschermer, 0,5 m kabel, geen afstandhouder, 4,1 inch insteekdiepte, de gespecificeerde fittingenset en een 3/4-14 NPT-montageschroefdraad. Controleer de volledige behuizingscode en de installatietekening vóór vervanging.

WIL JE DE BESTE PRIJS?

Frida

Verkoopmanager 🏆
UITSPRAAK VAN HET BESTELNUMMER

Hoe de referentie 24701-34-05-00-041-03-02 is gestructureerd

24701
Huisvesting voor gezinnenRoestvrijstalen sondebehuizing
34
Sonde-optie3300 XL 8 mm met connectorbeschermer en goedkeuringen
05
sondekabel0,5 m · 20 inch
00
PatstellingGeen afstandsadapter
041
Doordringing4,1 inch · ongeveer 104 mm
03
UitrustingStekker, verloopstuk en kabelafdichtingsgreep
02
Montagedraad3/4-14 NPT
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

Baker Hughes Datasheet 141600 ↗
24701 · Behuizing van roestvrijstalen nabijheidssonde

Technische gegevens in één oogopslag

Controleer vóór de installatie de juiste sonde-optie, de geometrie van de huls, de leidingfittingen en de schroefdraad voor de machinebevestiging.

LICHAAM303 roestvrij staal
DOORVRAGEN3300 XL 8 mm
KABEL0,5 m
DOORDRINGING4.1 inch
Baker Hughes Datasheet 141600 beschrijft de bestelstructuur van de 24701 en stelt dat de meetdraden langer moeten zijn dan de huls; hulslengtes boven de 304 mm vereisen extra ondersteuning.
Algemene informatie ＋
MerkBentley Nevada
Onderdeelnummer24701-34-05-00-041-03-02
ProducttypeBehuizing voor nabijheidssensor van roestvrij staal
BouwmateriaalBehuizing van 303 roestvrij staal met huls van 304 roestvrij staal
Typisch gewicht1,8 kg (4,1 lb) zonder bevestigingsmateriaal
BESTELLINGSNUMMERCONTROLE ＋
Sonde-optie34 · 3300 XL 8 mm met connectorbeschermer en goedkeuringsoptie
sondekabel05 · 0,5 m (20 inch)
Afstandsadapter00 · geen
sondepenetratie041 · 4,1 inch
Uitrusting03 · stekker, verloopstuk en kabelafdichtingsgreep
Montagedraad02 · 3/4-14 NPT
BEHUIZING & INSTALLATIE ＋
Lichaam en mouwBehuizing van 303 roestvrij staal; huls van 304 roestvrij staal
Omheining contextExtern gemonteerde behuizing voor nabijheidssensor
Temperatuurbereik van de sonde-51°C tot +177°C voor de gespecificeerde 3300 XL 8 mm-sonde
Ondersteuning voor lange mouwenVereist wanneer de mouwlengte meer dan 304 mm (12 inch) bedraagt.
DOCUMENTATIE- EN VERVANGINGSCONTROLE ＋
Officiële referentieBaker Hughes Datasheet 141600 Rev. AC
VervangingscontroleZorg ervoor dat de volledige ordercode, de connector van de sonde, de lengte van de huls, de fittingen, de schroefdraad en de machinepenetratie overeenkomen.
LevenscyclusnotitieDe nieuwere 31000/32000-behuizingen bieden verbeterde montageflexibiliteit in situaties waar geen explosieveilige behuizing vereist is.
Veelgestelde vragen

De meest gestelde vragen door kopers

Wat is 24701-34-05-00-041-03-02 Waarvoor wordt het gebruikt?＋
24701-34-05-00-041-03-02 Dit is een roestvrijstalen behuizing die wordt gebruikt voor de montage en bescherming van een omgekeerd gemonteerde 3300 XL 8 mm naderingssensor buiten de machinebehuizing. De complete bestelde configuratie moet overeenkomen met de mechanische opening, de leidingroute en het geïnstalleerde bewakingssysteem.
Welke sonde wordt meegeleverd? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 Gebruikt sonde-optie 34, die in de officiële besteltabel wordt gedefinieerd als een 3300 XL 8 mm-sonde met connectorbescherming en selecteerbare goedkeuringen voor explosiegevaarlijke omgevingen. De aangesloten verlengkabel en Proximitor-sensor moeten tot het compatibele 3300 XL 8 mm-systeem behoren.
Wat betekenen de velden 05, 00 en 041 in 24701-34-05-00-041-03-02?＋
In 24701-34-05-00-041-03-0205 geeft een sondekabel van 0,5 m aan, 00 geeft aan dat er geen afstandsadapter nodig is en 041 geeft een sondepenetratie van 4,1 inch aan. Deze afmetingen moeten vóór installatie worden gecontroleerd aan de hand van de daadwerkelijke huls en machinebehuizing.
Welke bevestigingsmaterialen en schroefdraad worden meegeleverd? 24701-34-05-00-041-03-02?＋
24701-34-05-00-041-03-02 maakt gebruik van montageoptie 03, bestaande uit een 3/4-14 NPT-plug, een 3/4-14 naar 1/2-14 NPT-verloopstuk en een kabelafdichtingsklem, samen met montagedraadoptie 02 voor 3/4-14 NPT.
Doet 24701-34-05-00-041-03-02 Heeft u extra mouwondersteuning nodig?＋
Voor 24701-34-05-00-041-03-02Extra ondersteuning is alleen nodig als de gekozen hulslengte meer dan 304 mm (12 inch) bedraagt. De geconfigureerde doorvoer en de feitelijke installatiegeometrie moeten worden gecontroleerd om sonde-resonantie en zijzichteffecten te voorkomen.
Kan 24701-34-05-00-041-03-02 wordt deze vervangen door een 31000- of 32000-behuizing?＋
24701-34-05-00-041-03-02 Vervanging mag niet uitsluitend plaatsvinden op basis van de behuizingsfamilie. Baker Hughes adviseert nieuwere 31000/32000-behuizingen wanneer explosieveilige constructie niet vereist is, maar de montage, milieuclassificatie, sondeconfiguratie en machineafmetingen moeten eerst worden gecontroleerd.
Welke informatie moet ik verstrekken bij een bestelling? 24701-34-05-00-041-03-02?＋
Voor een 24701-34-05-00-041-03-02 Voor uw aanvraag dient u het volledige ordernummer, de hoeveelheid, het typeplaatje van de behuizing, het model van het sondesysteem, de afmetingen van de huls en de doorvoeropening, de vereisten voor de buisfittingen, de details van de montageschroefdraad en de certificeringsvereisten voor explosiegevaarlijke omgevingen te vermelden.
NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Bevestig uw 24701-34-05-00-041-03-02 configuratie met Frida.

Deel alle details van het model en de toepassing, zodat we de compatibiliteit, beschikbaarheid en levertijd kunnen controleren.

KIES EEN METHODE VOOR DIRECT CONTACT
OFFICIEEL GEGEVENSBLAD

Handleidingen en officiële referenties voor 24701-34-05-00-041-03-02

Officiële Baker Hughes-fabrikantinformatie over de behuizing van de nabijheidssensor van roestvrij staal (24701) en de volledige bestelstructuur.

Behuizing voor nabijheidssensor van roestvrij staal

Baker Hughes Datasheet 141600 identificeert 24701 als een externe sondebehuizing van roestvrij staal 303 met een huls van roestvrij staal 304 en documenteert elk veld in 24701-34-05-00-041-03-02.

OFFICIEEL GEGEVENSBLAD ↗

Neem contact op voor ondersteuning.

Stuur ons het complete model, de gewenste hoeveelheid, de gegevens van het typeplaatje en uw technische of aankoopvraag.

Bron: Baker Hughes 21000, 24701 en 164818 Proximity Probe Housing Assemblies Datasheet 141600 Rev. AC.
RELATIE TUSSEN EXTERNE BEHUIZING VAN NABIJHEIDSSONDE

Hoe past 24701-34-05-00-041-03-02 in de extern gemonteerde behuizing van de naderingssensor?

Bentley Nevada is het merk; Extern gemonteerde behuizing voor nabijheidssensor is de systeemcontext; en 24701-34-05-00-041-03-02 Dit is de complete configuratie.

Bentley Nevada · MERK→
Extern gemonteerde behuizing voor nabijheidssensorSYSTEEMCONTEXT
SYSTEEMROL

Externe sondebevestiging

Beschermt en positioneert een naderingssensor buiten de machinebehuizing.

CONFIGURATIECONTROLE

Planning van gevaarlijke gebieden

Controleer of de benodigde goedkeuringen en installatietekening aanwezig zijn.

VERVANGINGSCHECK

Mechanische passing

Controleer de doorvoer, de hulssteun en de montageschroefdraad.

Systeemrelatie: Combineer het 3300 XL 8 mm-sondesysteem met een voorspanning van 0,5 m, een indringdiepte van 4,1 inch, diverse aansluitmogelijkheden, een 3/4-14 NPT-schroefdraad en eventuele eisen voor explosiegevaarlijke omgevingen.
TOEPASSINGSGEBIEDEN

Toepassingsmindmap voor 24701-34-05-00-041-03-02

Externe sondebevestigingBeschermt en positioneert een naderingssensor buiten de machinebehuizing.
Planning van gevaarlijke gebiedenControleer of de benodigde goedkeuringen en installatietekening aanwezig zijn.
APPLICATIECENTRUM24701-34-05-00-041-03-02Behuizing voor nabijheidssensor van roestvrij staal
Mechanische passingControleer de doorvoer, de hulssteun en de montageschroefdraad.
VervangingscontroleCombineer de volledige zeven-veld ordercode
