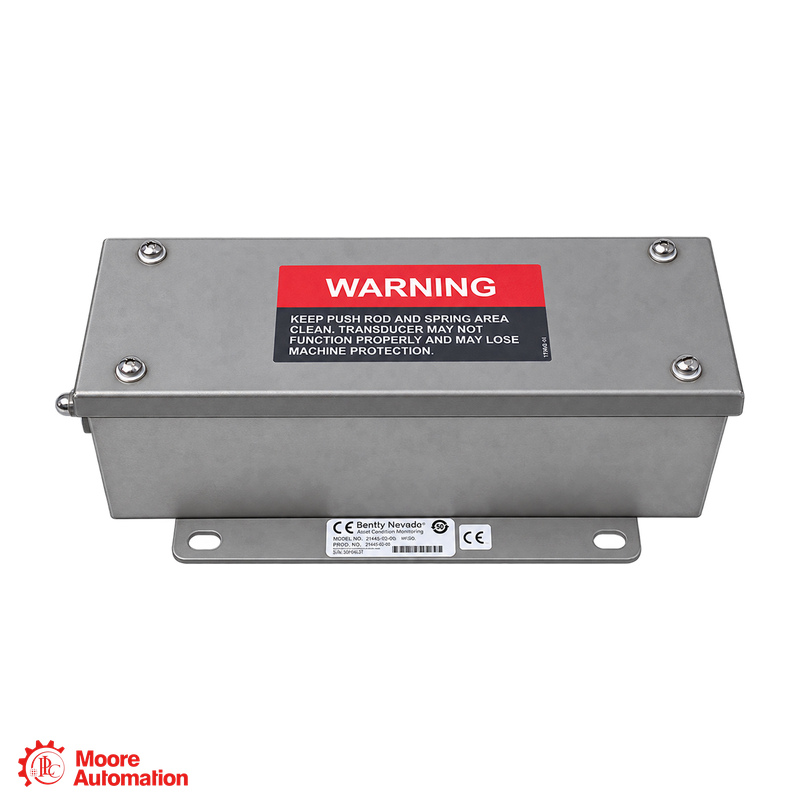

Bently Nevada 24765-02-00 DC LVDT behuizing expansie transducer
Bently Nevada 24765-02-00 DC LVDT behuizing expansie transducer
Bently Nevada 24765-02-00 DC LVDT behuizing expansie transducer

Bently Nevada 24765-02-00 DC LVDT behuizing expansie transducer

24765 · TRANSDUCTIE VOOR BEHUIZINGUITBREIDING

24765-02-00

24765-02-00 — een Bently Nevada 24765 DC LVDT-transducer met behuizingsuitbreiding. De 02-bereikoptie biedt een lineaire beweging van ±25,4 mm, terwijl 00 aangeeft dat er geen veerretour is.

HOOGTE88,9 mm
BREEDTE117 mm
DIEPTE241 mm
GEWICHT2,3 kg
FABRIKANTBentley Nevada · Baker Hughes
STAAT / GARANTIEOrigineel en nieuw · Eén jaar garantie
ISO-CERTIFICERINGISO-gecertificeerd product
VERIFICATIE● Productfoto's en -video's worden op aanvraag verstrekt.
VRAAG EEN OFFERTE AAN
MODELZOEKOPDRACHTZoek een specifiek onderdeelnummerOpen direct de productpagina van Moore Automation die het beste bij u past.
BENTLY NEVADA ● 24765 BEHUIZING UITBREIDINGSTRANSDUCER
DC LVDT · BEHUIZINGUITBREIDING

24765-02-00

±25,4 mm lineair bereik · geen veerterugloop

24765 DC LVDT Behuizingsuitbreidingstransducerassemblage

MONITORING VAN DE UITZETTING VAN DE TURBINEBEHUIZING
24765-02-00 — Een Bently Nevada DC LVDT-eenheid voor het meten van de thermische uitzetting van de turbinebehuizing ten opzichte van de fundering. De opties 02-bereik en 00-veer duiden op de versie met een lineair bereik van ±25,4 mm zonder veerretour.
CONFIGURATIE-OPMERKING
24765 identificeert de DC LVDT-behuizingsuitbreidingseenheid; 02 is de bestelbereikoptie van 50,8 mm (2 inch) met een gespecificeerd lineair bereik van ±25,4 mm; 00 betekent zonder veerretour.
👩‍💼
WIL JE DE BESTE PRIJS?
Frida
Verkoopmanager 🏆
E-MAILsales5@mooreplc.com WHATSAPP+86 153 5940 8275
CONFIGURATIE DECODERING

Modelcode in één oogopslag

24765
Assembly-familieDC LVDT behuizingsuitbreidingstransducer
02
BereikoptieBestelbereik 50,8 mm; lineaire spanwijdte ±25,4 mm
00
Lente-optieZonder terugkeer in het voorjaar
FABRIKANTREFERENTIEKENMERKEN

Technische specificaties

Officiële website van Bentley Nevada ↗
24765 BEHUIZING EXPANSIE TRANSDUCER

Technische gegevens in één oogopslag

Klik op "+" om meer specificaties te bekijken.

HOOGTE88,9 mm
BREEDTE117 mm
DIEPTE241 mm
GEWICHT2,3 kg
Exacte mechanische gegevens van het model, afkomstig uit het specificatieblad van de fabrikant.
Configuratie-opmerking 24765-02-00 specificeert de 24765 DC LVDT met de optie voor een bereik van 50,8 mm en zonder veerretour. De fabrikant geeft voor deze optie een lineair bereik van ±25,4 mm, een schaalfactor van 0,404 V/mm en een ingangsspanning van +24 Vdc op.
Algemene informatie −
MerkBentley Nevada
Onderdeelnummer24765-02-00
ProducttypeDC LVDT behuizingsuitbreidingstransducer
Hoogte88,9 mm
Breedte117 mm
Lengte241 mm
Gewicht2,3 kg
Bestelconfiguratie +
Basisfamilie24765 DC LVDT-assemblage
Bereikoptie 02Bestelbereik van 50,8 mm (2 inch)
Gespecificeerd lineair bereik±25,4 mm (±1 inch)
Veeroptie 00Zonder terugkeer in het voorjaar
Elektrische en signaalverwerking +
Ingangsvermogen+24 Vdc; minimaal 30 mA
Schaalfactor0,404 V/mm
Uitgangsimpedantie7 kΩ nominaal
Minimale belasting100 kΩ
Lineariteit±0,5% van het volledige bereik
Mechanica en milieu +
−3 dB frequentie15 Hz
Bedrijfstemperatuur-18°C tot +71°C
WoningclassificatieNEMA 3
Machine-einddraad1/4-20 UNC-2A
Kern-eindthread6-40 UNF-2B
Bron: Bently Nevada 24765 en 135613 Case Expansion Transducer Systems Datasheet 141598 Rev. L. Zie officieel document van de fabrikant.
Veelgestelde vragen

De meest gestelde vragen door kopers

Hoe is 24765-02-00 Ontcijferd?+

24765-02-00 De 24765-familie is een DC LVDT-transducer met behuizingsuitbreiding; 02 selecteert het bestelbereik van 50,8 mm en 00 geeft aan dat er geen veerretour is.

Wat doen lineaire verplaatsing en schaalverfactor? 24765-02-00 voorzien?+

24765-02-00 De opgegeven lineaire bewegingsafstand is ±25,4 mm en de nominale schaalfactor is 0,404 V/mm.

Welke vermogens- en uitgangsbelasting 24765-02-00 vereisen?+

24765-02-00 De fabrikant specificeert +24 Vdc bij minimaal 30 mA, een nominale uitgangsimpedantie van 7 kΩ en een minimale belasting van 100 kΩ.

Wat moet er gecontroleerd worden vóór de installatie? 24765-02-00?+

Voor 24765-02-00 Controleer de montage van de fundering aan de behuizing, de beschikbare stangslag, de uitlijning en de vereiste transduceropstelling aan de hand van de installatietekening.

Welke details moeten bij een 24765-02-00 offerte?+

Voor 24765-02-00 Geef de volledige markering, hoeveelheid, 50,8 mm bereik, configuratie zonder veer, monitorinterface en montagegegevens op.

NEEM CONTACT OP MET DE PRODUCTSPECIALIST

Controleer je configuratie met Frida.

Deel de volledige markering 24765-02-00, de referentie van de geïnstalleerde monitor, de beschikbare bewegingsruimte, de montage-opstelling en de inbedrijfstellingsvereisten voor configuratiecontrole.

KIES EEN METHODE VOOR DIRECT CONTACT
GEGEVENSBLAD

Documentatie en fabrikantreferenties voor
24765-02-00

Het officiële gegevensblad van de fabrikant Bently Nevada 24765/135613 documenteert de bestelvelden, de toepassing voor de behuizingsuitbreiding, de elektrische prestaties en de mechanische afmetingen van de 24765-02-00.

Officieel specificatieblad van de fabrikant

Bekijk het door de fabrikant gehoste gegevensblad van de transducer voor behuizingsuitzetting voor de 24765-02-00-serie en de configuratie zonder veer.

BEKIJK HET OFFICIËLE GEGEVENSBLAD

Neem contact op voor ondersteuning.

Stuur ons het complete model, de hoeveelheid, de monitorinterface, de montagecontext van de machine en uw technische of inkoopvraag.

Technische specificaties en de betekenis van de ordercodes zijn gebaseerd op het officiële Bently Nevada 24765 en 135613 Case Expansion Transducer Systems Datasheet 141598 Rev. L.

UITBREIDING VAN DE BEHUIZING MET MEETKETEN

Hoe past 24765-02-00 in het kader van de monitoring van de uitbreiding van de zaak?

Bentley Nevada is de fabrikant. 24765-02-00 Dit is een DC LVDT-eenheid die de differentiële uitzetting van de turbinebehuizing meet tussen de machinefundering en de turbinebehuizing via de mechanische koppeling en de monitorinterface.

Bentley Nevada · MERK
Uitbreidingssysteem voor behuizingenPRODUCTFAMILIE · DC LVDT-TRANSDUCER
TRANSDUCER

24765 DC LVDT

De 02-optie specificeert een bestelbereik van 50,8 mm met een lineaire bewegingsbereik van ±25,4 mm.

MECHANISCH

00 · Geen lente

De optie 00 geeft een assemblage zonder veerretour aan.

SIGNAAL

24 Vdc en monitor

De DC LVDT gebruikt +24 Vdc en levert een nominale schaalfactor van 0,404 V/mm aan de monitor.

Systeemrelatie: Controleer het bereik van de transducer, de mechanische bevestiging, de slag van de stang, de elektrische belasting en de monitorcalibratie voordat u deze vervangt of in gebruik neemt.
TOEPASSINGSGEBIEDEN

Aanvragen voor 24765-02-00

Uitbreiding van de turbinebehuizingMeet de axiale beweging van de behuizing ten opzichte van de fundering naarmate de turbine opwarmt en afkoelt.
Trend van uitbreiding van het aantal gevallenLevert DC LVDT-verplaatsingsgegevens aan een compatibele monitor met behuizingsuitbreiding.
APPLICATIECENTRUM 24765-02-00 24765 DC LVDT behuizingsuitbreidingstransducer
Controles bij het opstarten van de turbineHelpt bij het volgen van de veranderende positie van de behuizing tijdens het opstarten en afsluiten.
Trend van casus naar stichtingOndersteunt trendmonitoring van de thermische uitzetting binnen het gespecificeerde bereik.
